【導讀】本文主要講述了二極管浪涌電流的測試方案，及其基本要求和標準測試方法。文中對標準測試中方法的不足之處提出了見解，并設計出能夠實現大功率場效應管晶體管電流驅動的設計方案。
正弦半波脈沖電流的產生
二極管的規格繁多，常見的額定通態電流從數百毫安到數百安培甚至更高，IFSM測試需要的峰值脈沖電流要求達到數十倍的額定通態電流值。標準的測試方法是采用大容量工頻變壓器，截取市電交流波形來產生時間常數為10ms、導通角為0°～180°的正弦半波脈沖，如圖1。

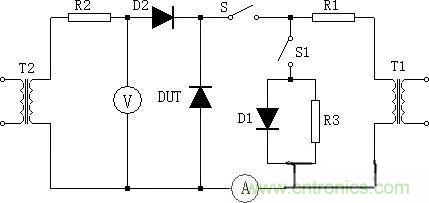

圖1 正向浪涌電流測試電路
用這種方法產生幾百上千安培的正弦脈沖電流，所用到的變壓器體積重量都非?？捎^(guān)，安裝與使用十分不便。一些國外公司的產品對浪涌沖擊電流波形有特殊要求，比如要求在正向整流電流的基礎上再加一個時間常數為10ms或8.3ms、導通角為0°～180°的正弦半波脈沖電流，或者要求施加連續兩個時間常數為10ms或8.3ms、導通角為0°～180°的正弦半波脈沖電流等。顯然再采用市電截取的方法，已經很難滿足不同器件的測試要求了。
設計思路
大功率場效應管晶體管是一類標準的電壓控制電流器件，在VDMOS管的線性工作區內，漏極電流受柵極電壓控制：IDS=GFS*VGS。給柵極施加所需要的電壓波形，在漏極就會(huì )輸出相應的電流波形。因此，選用大功率VDMOS管適合用于實現所需的浪涌電流波形，電路形式如圖2所示。

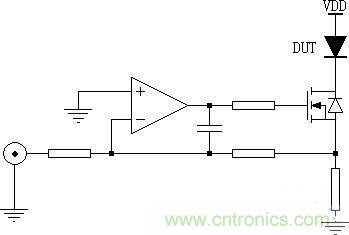

圖2 VDMOS電流驅動電路
運放組成基本的反向運算電路，驅動VDMOS管的柵極，漏源電流通過VDMOS管源極取樣電阻，加到運放反向輸入端，與輸入波形相加形成反饋，運放輸出電壓控制VDMOS管的柵極電壓VGS，進而控制漏極輸出電流IDS。這個IDS就是施加給待測二極管（DUT）的正向浪涌電流。
單只VDMOS管的功率和電流放大能力是有限的，無法達到上千安培的輸出電流能力，采用多只并聯的方式可以解決這個問題，以達到所需要的峰值電流。常見的連接方法如圖3所示。
圖3 VDMOS并聯方式
本測試方案采用了成熟的電路控制技術，簡潔而有效地實現了各種浪涌沖擊測試的要求。使用的都是常規易得的元器件，組建的裝置體積小重量輕，可以很方便地安裝在普通儀器箱中，成為一件標準測試儀器。具有使用靈活、易操作，測試精準度高，安全可靠等特點。
