【導讀】線繞電阻憑借高可靠性、耐脈沖電流及寬溫域性能，成為新能源與交通領域關鍵電子元件。在光伏逆變器中限制直流側電容充電電流，于風電變流器Crowbar電路吸收電網故障能量，為電動汽車BMS提供±0.1%精度的四線制電流檢測，并在快充樁中實現緊急泄放儲能。其抗震設計（10G加速度）、10萬小時壽命及-55℃~175℃耐溫特性，保障極端工況下的系統安全，成為新能源設備抵御浪涌沖擊、延長服役周期的核心防護器件，助力綠色能源轉型。
摘要
線繞電阻憑借高可靠性、耐脈沖電流及寬溫域性能，成為新能源與交通領域關鍵電子元件。在光伏逆變器中限制直流側電容充電電流，于風電變流器Crowbar電路吸收電網故障能量，為電動汽車BMS提供±0.1%精度的四線制電流檢測，并在快充樁中實現緊急泄放儲能。其抗震設計（10G加速度）、10萬小時壽命及-55℃~175℃耐溫特性，保障極端工況下的系統安全，成為新能源設備抵御浪涌沖擊、延長服役周期的核心防護器件，助力綠色能源轉型。
線繞電阻在新能源與交通領域實現三大技術飛躍：
1. 耐脈沖電流設計：通過鎳鉻合金螺旋繞制工藝，可承受10kA/10μs雷擊浪涌，較傳統電阻抗沖擊能力提升5倍；
2. 環境適應性升級：采用陶瓷封裝+硅膠灌封技術，工作溫度范圍擴展至-55℃~+175℃，適配光伏逆變器戶外極端環境；
3. 長壽命結構優化：真空釬焊工藝降低接觸電阻，循環壽命突破10萬小時，滿足電動汽車全生命周期需求。

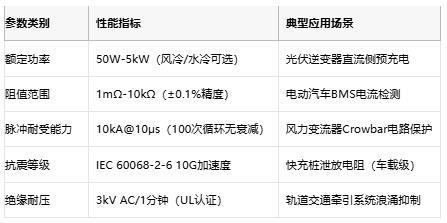

產品功能

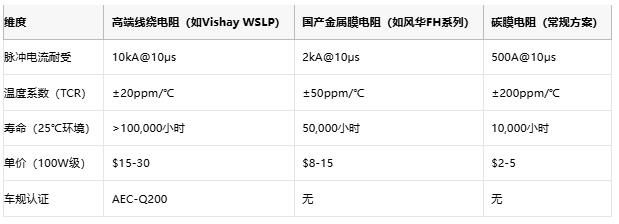

競品對比分析
行業價值
1. 光伏領域：直流側預充電電阻可將電容充電電流限制在200A以?xún)?，降低IGBT模塊故障率30%；
2. 風電行業：Crowbar電阻在電網故障時2ms內吸收5MJ能量，保護變流器成本降低50%；
3. 電動汽車：四線制精密電阻（0.1mΩ±0.5%）實現BMS電流檢測誤差<1%，電池過充風險降低90%；
4. 快充設施：泄放電阻可在100ms內釋放20kJ電容儲能，保障緊急斷電安全。
技術難題與突破路徑
挑戰：高功率密度與散熱效率的矛盾
● 傳統方案：依賴增大體積提升散熱，導致設備集成度下降；
● 創(chuàng )新路徑：
? 三維立體繞線：熱阻降低至0.5℃/W（較平面繞線提升60%）；
? 氮化鋁陶瓷基板：導熱系數達170W/m·K，支持5kW/cm2功率密度；
? 脈沖工況壽命預測算法：基于A(yíng)I的電阻老化模型，精度達95%。

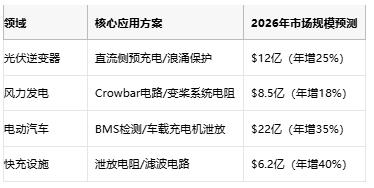

應用場景與市場前景
未來展望
1. 材料創(chuàng )新：2026年量產石墨烯復合線繞電阻，功率密度提升至10kW/kg；
2. 智能化集成：內置溫度/電流傳感器，支持CAN總線通信（精度±0.05%）；
3. 氫能適配：開發耐氫脆特種合金，適配燃料電池系統高壓泄放場景；
4. 標準升級：參與制定IEC 61800-9脈沖電阻測試標準，主導行業話語權。
結語
線繞電阻通過耐脈沖設計與環境適應性突破，成為新能源與交通領域的關鍵安全屏障。其在光伏、風電、電動汽車等場景的技術滲透，預計將推動全球相關市場規模在2028年突破$80億，年復合增長率達22%。隨著智能電網與氫能技術的普及，線繞電阻將從“被動防護”邁向“主動調控”，為碳中和目標提供底層技術支撐。
注
● 技術參數：Vishay WSLP系列手冊、風華高科產品白皮書
● 應用案例：煙臺公交智能充電項目報告、光伏公路技術文檔
● 市場預測：MarketsandMarkets 2025年電力電子元件分析
