【導讀】鋁殼電阻是以鋁合金為外殼封裝的大功率電阻器件，其核心由電阻合金絲（如鎳鉻合金）繞制于陶瓷或金屬骨架上，通過高導熱絕緣材料灌封而成。其工作原理基于焦耳定律（P=I2R），將電能轉化為熱能，并通過鋁合金外殼的散熱結構快速釋放熱量，從而維持電路穩定性。
一、定義與工作原理

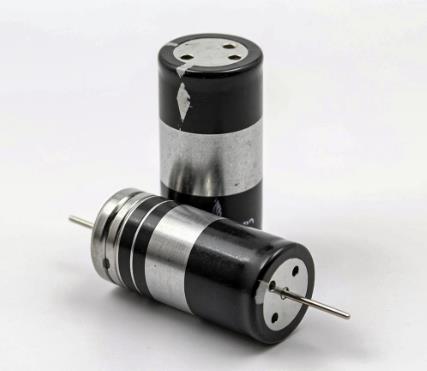

鋁殼電阻是以鋁合金為外殼封裝的大功率電阻器件，其核心由電阻合金絲（如鎳鉻合金）繞制于陶瓷或金屬骨架上，通過高導熱絕緣材料灌封而成。其工作原理基于焦耳定律（P=I2R），將電能轉化為熱能，并通過鋁合金外殼的散熱結構快速釋放熱量，從而維持電路穩定性。
技術特性
● 耐高溫：工作溫度范圍可達-55℃~+350℃，瞬時耐溫達400℃；
● 抗沖擊：機械強度較傳統電阻提升50%以上，耐受振動頻率≤55Hz、加速度≤10g的工況；
● 低電感設計：采用無感繞法或波紋電阻絲結構，寄生電感量低于10μH，適用于高頻場景。

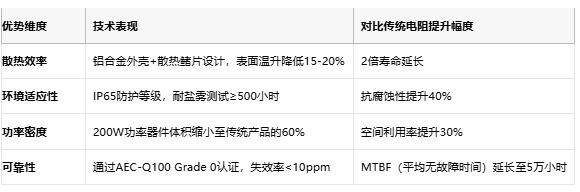

二、核心優勢分析
三、應用場景與成本結構
1. 典型應用領域
● 工業控制：變頻器制動電阻（占比35%），用于消耗電機再生電能，保護電路48；
● 新能源：氫燃料電池汽車充電樁，耐受瞬間1500A脈沖電流1；
● 電力系統：電網限流裝置，單機功率可達5000W7；
● 高端設備：醫療CT機X射線管穩壓電路，精度達±1%10。

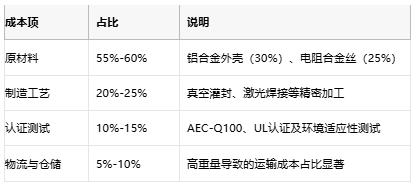

2. 成本構成
四、選型要則與頭部原廠對比
1. 選型關鍵參數
● 功率裕量：實際使用功率≤額定功率的50%，避免長期滿負荷運行8；
● 阻值匹配：根據制動能量公式 R=Vdc2/(0.7×Pmotor) 計算最佳阻值4；
● 散熱設計：安裝間距≥20mm，強制風冷條件下散熱效率提升40%6。

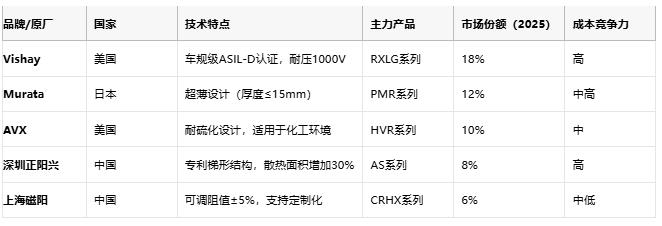

2. 國際與國內頭部原廠對比
五、產業趨勢與挑戰
1. 技術迭代：2025年全球鋁殼電阻市場規模預計達21.5億元，復合增長率6.2%，高頻低感（≤5μH）產品需求激增10；
2. 國產替代加速：國內廠商通過材料創(chuàng )新（如納米氧化鋁涂層）將成本降低20%，但在車規級認證覆蓋率仍不足30%710；
3. 環保壓力：歐盟RoHS 3.0新規要求鎘含量≤0.01%，推動無鉛焊接工藝普及6。
結語
鋁殼電阻作為高可靠性功率器件的代表，其技術演進與新能源、工業4.0的發展深度綁定。在選型過程中，需綜合考量應用場景的電氣特性與環境適應性，同時關注原廠的技術儲備與成本控制能力。隨著國內廠商在細分領域的突破，全球市場格局或將迎來新一輪洗牌。
