系統使用無線收發模塊構成射頻發射和接收電路， 發射部分主要由按鍵編址電路、編碼電路和發射模塊組成； 接收部分主要由接收模塊、單片機控制電路和負載電路組成。

無線發射系統電路

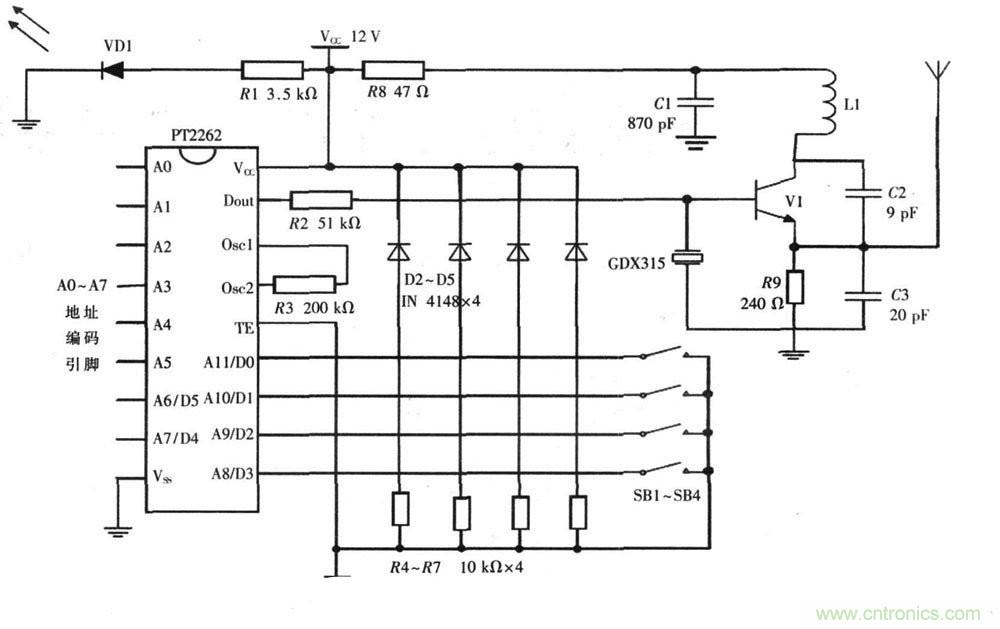

主要采用PT2262 芯片來完成，電路PT2262 對按鍵信號進行編碼，可以控制4個通道。圖1中，PT2262 的1~8 腳是編碼地址端， 每個地址端可以設定“ 高電平”（ 該腳接12 V）、“ 低電平”（ 該腳接地） 、“ 懸空” 三種狀態。10~13 腳是編碼的數據輸入端D3~D0（ 使用4 位數據）， 在每個數據端連接了一個按鍵， 用以控制不同的設備。

當按下按鍵后，按鍵將12 V 的電壓加到對應的數據端， 同時數據端信息通過晶振將信號并發射出去。PT2262 將會(huì )根據地址碼的設定和輸入的數據進行編碼， 從17 腳輸出編碼脈沖。無線通信受編碼脈沖控制， 當17 腳脈沖為“l” 時，V1 組成的振蕩器工作， 產生315 MHz 的高頻信號并發射出去； 當17 腳輸出脈沖為“0” 時，Vl 組成的振蕩器停止工作。

無線接收系統電路

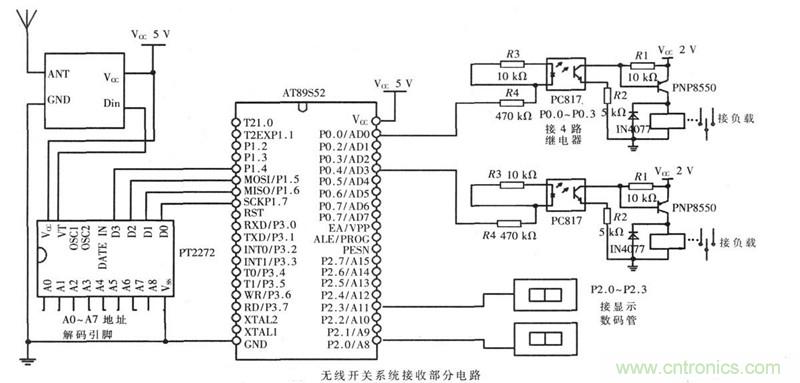

接收系統電路主要由接收模塊（ 包括射頻模塊、芯片PT2272 及外圍電路） 、繼電器電路和負載電路組成， 如圖3 所示。PT2272 的1~8 腳是解碼地址端， 每個地址端可以設定“ 高電平” （ 該腳接5 V） 、“ 低電平” （ 該腳接地） 、“ 懸空” 三種狀態， 該解碼地址的設定與PT2272 的地址編碼相對應。當射頻模塊接收到由發射電路發出的信號后，PT2272 進行地址碼比較核對（ 解碼）， 若地址碼核對正確， 則發射模塊TE 腳（ 編碼啟動端用于多數據的編碼發射， 低電平有效） 發出的信號經接射頻模塊由Din 腳（14 引腳） 進入PT2272 ， 同時數據經PT2272 的數據輸出腳D0~D3 （10~13 腳） 進入單片機； 反之PT2272 的數據輸出腳則無任何動作。

當信號進入單片機后， 單片機對其進行分析并作出相應的控制。如果接收到的第一路信號為高電平， 單片機控制的數碼顯示管會(huì )顯示“11” （ 第一個“1” 表示第一路信號，第二個“1” 表示該信號為高電平） ， 同時單片機向繼電器電路發出高電平， 繼電器吸合， 負載電路工作； 當第二次接收到高電平， 通過單片機將對應的端口電平置零；當第三次接收到高電平時再次置1， 如此循環； 當數碼管的顯示為“1 1” 時（ 第一個1 表示第一路信號， 第二1 表示該信號為低電平） ， 此時單片機向繼電器電路發出低電平， 繼電器斷開， 負載停止工作。利用繼電器和數碼管可以實現靈活控制并清晰地顯示。

本設計利用單片機AT89S52 和芯片組PT2262/2272實現了用于照明控制的可編程4 路無線開關系統， 避免了使用專用解碼芯片的有關限制， 能充分利用系統軟硬件資源， 系統的擴展性和靈活性好， 且成本低、功耗小，是智能家居照明控制的一種科學解決方案。
