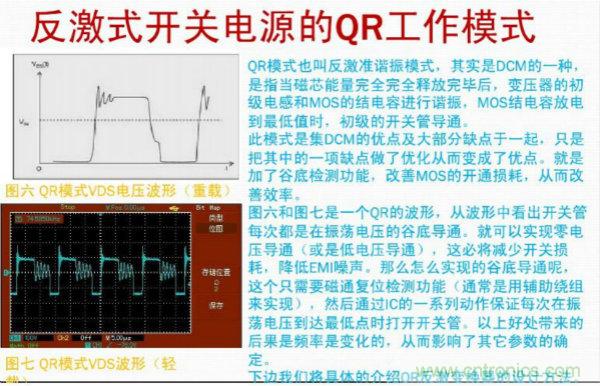

【導讀】QR模式也叫反激準諧振模式，其實是DCM的一種，是指當磁芯能量完全釋放完畢后，變壓器的初級電感和MOS的結電容進行諧振，MOS結電容放電到最低值時，初級的開關管導通。此模式是集DCM的優點及大部分缺點于一起，只是把其中的一項缺點做了優化從而變成了優點。就是加了谷底檢測功能，改善MOS的開通損耗，從而改善效率。
