【導讀】厚膜電阻憑借其高可靠性、耐環境性及成本優勢，已成為工業控制裝備中不可或缺的被動元件。本文圍繞 PLC模擬信號調理 和 變頻器IGBT驅動 兩大場景，結合具體技術參數與真實案例，解析厚膜電阻的選型策略及頭部原廠解決方案。
厚膜電阻憑借其高可靠性、耐環境性及成本優勢，已成為工業控制裝備中不可或缺的被動元件。本文圍繞 PLC模擬信號調理 和 變頻器IGBT驅動 兩大場景，結合具體技術參數與真實案例，解析厚膜電阻的選型策略及頭部原廠解決方案。
一、PLC模擬信號調理：耐硫化電阻的可靠性挑戰
在工業控制系統中，PLC（可編程邏輯控制器）需實時處理傳感器信號（如溫度、壓力），而信號調理電路的穩定性直接影響控制精度。以下為典型需求與解決方案：
1. 技術需求分析
● 耐硫化能力：化工、石油等場景含硫氣體易導致電阻表面硫化，阻值漂移超過5%即引發系統誤判；
● 長期穩定性：70℃環境下MTBF需>10萬小時，阻值年漂移<1%；
● 精度要求：±1%公差，溫度系數（TCR）≤±200ppm/℃。

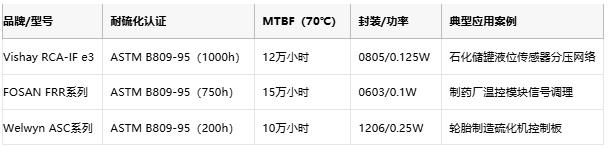

2. 原廠方案對比
案例解析：某石化企業儲罐液位監測系統中，采用Vishay RCA-IF e3電阻構建分壓網絡(luò )。該電阻在含H?S環境中運行3年后，阻值漂移僅±2%，MTBF實測達13萬小時，滿足PLC對信號穩定性的嚴苛要求。
二、變頻器IGBT驅動：高耐壓與高頻響應的平衡
IGBT驅動電路需通過柵極電阻控制開關速度，降低電壓尖峰。以下為關鍵設計要點與選型實踐：
1. 技術需求分析
●耐壓等級：500V絕緣耐壓，避免IGBT開關瞬態擊穿10；
●功率耐受：0.125W連續功率，脈沖耐受≥5W（10μs）8；
●高頻特性：寄生電感<10nH，抑制振鈴效應7。
2. 原廠方案對比
案例解析：某電梯變頻器項目中，采用富信FRH系列0805封裝電阻（500V耐壓）作為IGBT柵極驅動電阻。實測顯示，在10kHz開關頻率下，電阻溫升<20℃，寄生電感僅8nH，有效抑制了電壓過沖（從120V降至80V），延長IGBT壽命30%。
三、選型核心原則與未來趨勢
1. 選型原則
● 環境適配：高硫環境優先選用Vishay RCA-IF e3或FOSAN FRR系列；
● 功率預算：IGBT驅動需預留2倍脈沖功率余量，避免熱失效；
● 供應鏈管理：國產富信FRH系列交期4周，成本較進口品牌低40%46。
2. 技術趨勢
● 高頻化：激光修調技術將寄生電感降至5nH以下，適配SiC MOSFET驅動7；
● 集成化：Vishay推出內置溫度傳感器的智能電阻，支持I2C輸出，簡化故障診斷7；
● 環保升級：無鉛工藝（Sn-Ag-Cu）占比提升至80%，符合歐盟RoHS 3.0標準9。
結語
厚膜電阻在工業控制領域的應用已從基礎分壓擴展至高頻、高可靠性場景。通過精準選型（如Vishay RCA-IF e3抗硫化方案、富信FRH高耐壓型號），工程師可顯著提升系統穩定性與能效。未來，隨著材料革新（如石墨烯摻雜）與智能化集成，厚膜電阻將繼續推動工業裝備向高效化、綠色化演進。
