引言

噪聲系數為何重要？

噪聲系數（Noise Figure, NF）是衡量電子系統或元件噪聲性能的核心參數，定義為系統輸入端信噪比（SNR）與輸出端信噪比的比值（對數形式）。在射頻通信、雷達、衛星接收等高頻場景中，噪聲系數直接決定系統靈敏度——例如，LNA（低噪聲放大器）的NF每降低0.5dB，接收機探測距離可提升約10%。因此，精準測量噪聲系數是優化電子系統設計的關鍵步驟。目前主流測量方法包括增益法、Y系數法和噪聲系數測試儀法，本文將深入解析其原理、適用場景及工程實踐。

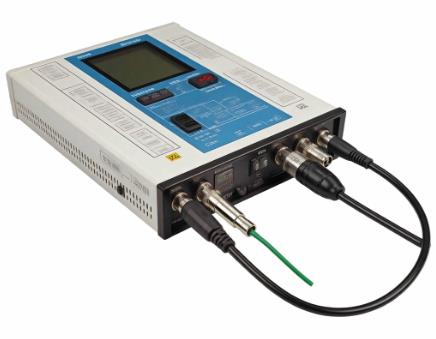

噪聲系數測試/分析儀的裝置圖

方法一：增益法（Gain Method）

原理與實現

增益法基于噪聲系數的定義公式：

$$NF=\frac{SN{R}_{in}}{SN{R}_{out}}=\frac{P_{in}\mathrm{/}{N}_{in}}{P_{out}\mathrm{/}{N}_{out}}$$

通過測量待測器件（DUT）的增益（$G$G）和輸出噪聲功率（$N_{out}$），結合已知輸入噪聲（$N_{in}=kTB$，其中$k$k為玻爾茲曼常數，$T$為溫度，$B$為帶寬），即可計算噪聲系數：

$$NF=\frac{N_{out}}{G?kTB}$$

操作步驟

1. 校準噪聲源：使用標準噪聲源（如Keysight 346C）輸出已知噪聲功率；

2. 測量增益：注入連續波信號，通過矢量網絡(luò )分析儀（VNA）測得DUT增益$\mathrm{<span\; style="font-size:\; 16px;">G</span>}$；

3. 測量輸出噪聲：斷開信號源，用頻譜儀測量DUT輸出噪聲功率${\mathrm{<span\; style="font-size:\; 16px;">N</span>}}_{\mathrm{<span\; style="font-size:\; 16px;">o</span>}\mathrm{<span\; style="font-size:\; 16px;">u</span>}\mathrm{<span\; style="font-size:\; 16px;">t</span>}}$；

4. 計算NF：代入公式計算噪聲系數。

優缺點與適用場景

●優點：設備成本低（僅需頻譜儀和噪聲源），適合低頻段（<6GHz）測量；

●缺點：誤差較大（依賴增益測量精度），無法消除測試系統自身噪聲影響；

●案例：某Wi-Fi 6射頻前端模塊（2.4GHz）開發中，采用增益法測得LNA的NF=1.8dB，與仿真結果偏差±0.3dB。

方法二：Y系數法（Y-Factor Method）

原理與實現

Y系數法通過對比“熱態”（高溫噪聲源）和“冷態”（常溫噪聲源）下的輸出噪聲功率差計算NF：

$$Y=\frac{N_{hot}}{N_{cold}},NF=\frac{ENR}{Y?1}?1$$

其中，$ENR$（Excess Noise Ratio）為噪聲源超噪比。

操作步驟

1. 連接噪聲源：將ENR已知的噪聲源（如Keysight 346B）接入DUT輸入端；

2. 切換噪聲源狀態：分別測量熱態（噪聲源開啟）和冷態（噪聲源關閉）的輸出功率；

3. 計算Y值： $Y=P_{hot}\mathrm{/}{P}_{cold}$；

4. 計算NF：代入公式并修正系統誤差（如電纜損耗）。

優缺點與適用場景

●優點：測量速度快（自動化流程），精度高（典型誤差±0.1dB）；

●缺點：依賴高精度噪聲源，成本較高；

●案例：某5G基站PA模塊（28GHz）測試中，使用Y系數法測得NF=4.2dB，重復性誤差<0.05dB。

方法三：噪聲系數測試儀法（Noise Figure Analyzer）

原理與實現

噪聲系數測試儀（如Keysight N8975B）集成Y系數法算法，通過內置校準模塊和數字信號處理（DSP）自動完成測量。其核心流程包括：

1. 系統校準：利用標準負載和噪聲源消除測試路徑損耗；

2. 自動掃描：在指定頻段內多點測量，生成NF隨頻率變化曲線；

3. 數據處理：內置算法修正阻抗失配、溫度漂移等誤差。

優缺點與適用場景

● 優點：全自動化、支持寬頻段（最高110GHz）、精度極高（±0.05dB）；

● 缺點：設備昂貴（單價超10萬美元），操作復雜需專業培訓；

● 案例：某衛星通信LNA（Ka波段）量產測試中，采用N8975B實現每小時120片的測試效率，NF測量標準差<0.03dB。

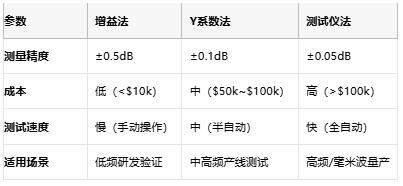

三種方法對比與選型指南

總結：方法選擇需匹配需求

噪聲系數測量方法的選擇需綜合考量頻率范圍、精度要求及預算限制：

●研發階段：低頻設計可用增益法快速驗證，高頻設計建議Y系數法；

●量產測試：優先選用噪聲系數測試儀，兼顧效率與一致性；

●成本敏感場景：Y系數法結合國產化設備（如RIGOL NF5080）可降低50%投入。

隨著5G/6G技術向毫米波延伸，基于A(yíng)I的自動化噪聲優化算法將與測試儀深度結合，推動噪聲系數測量進入“智能校準”時代。
