【導讀】如前所述，輸出干擾由不對稱和對稱分量組成。紋波主要是差動干擾，噪聲主要是共模干擾。由于對稱噪聲信號同時出現在所有輸出上，因此任何輸出電容都無法“看到”該信號，并且添加輸出 LC 濾波并不能減少干擾。如果負載完全對稱、線性且隔離，共模噪聲就不會(huì )成為問題。
共模輸出濾波
如前所述，輸出干擾由不對稱和對稱分量組成。紋波主要是差動干擾，噪聲主要是共模干擾。由于對稱噪聲信號同時出現在所有輸出上，因此任何輸出電容都無法“看到”該信號，并且添加輸出 LC 濾波并不能減少干擾。如果負載完全對稱、線性且隔離，共模噪聲就不會(huì )成為問題。然而，負載行為或返回接地的電流路徑中的任何非線性都會(huì )“糾正”共模噪聲并產生差分干擾，因此共模噪聲也需要解決。降低共模干擾有兩種方法；通過低阻抗路徑或使用共模扼流圈“短路”噪聲。

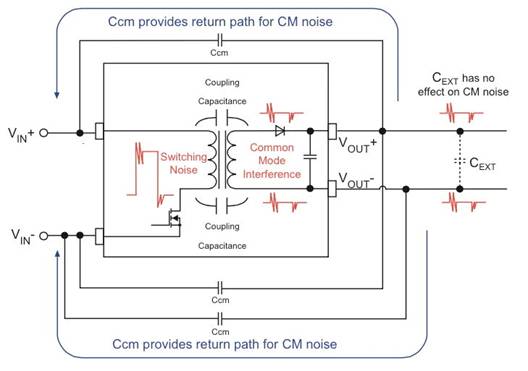

隔離式 DC/DC 轉換器中的共模噪聲電容器
共模電容器通常在 1 – 2nF 范圍內，為幾兆赫開關尖峰頻率提供低阻抗。當它們跨過隔離柵放置時，需要在高電位測試電壓下進行額定值。
共模扼流圈
在某些應用中，不希望在隔離柵上跨接共模電容器。例如，醫療設備具有嚴格的漏電流限制，如果在高頻隔離層上采用低阻抗路徑，則可能會(huì )超出該限制。在此類應用中，必須使用共模扼流圈。共模扼流圈的特點是它有兩個相反方向繞制的繞組。

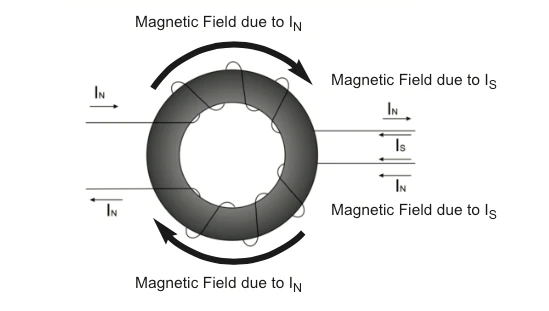

共模扼流圈的原理
由于反向繞組，共模電流 IS 會(huì )在磁芯中產生凈磁通量，即使它們沿相同方向流動。因此，磁芯的阻抗有效地抑制共模電流。流動的差分正向電流和返回電流 IN 不產生凈磁場，因此它們不會(huì )受到阻尼。這是一個優點，因為即使在高差模電流下磁芯也不會(huì )飽和，因此可以使用高磁導率電感器來濾除 CM 噪聲，而不會(huì )因 DM 電流流過而產生過熱風險。

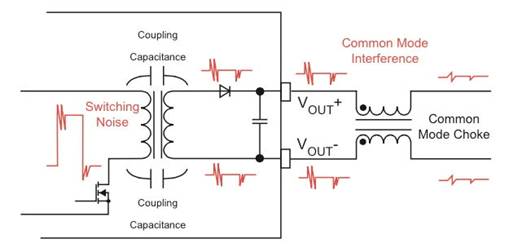

圖 3 顯示了與 DC/DC 轉換器一起使用的共模輸出扼流圈。一個繞組與 Vout+ 輸出串聯，另一個繞組與 Vout- 返回串聯。共模扼流圈阻抗被選擇為接近共模噪聲的能量頻率（通常在 10 – 100 MHz 范圍內），但共模扼流圈會(huì )在很寬的頻率范圍內衰減 CM 噪聲，因為芯材磁導率高。
作為 DC/DC 輸出濾波器的共模扼流圈
使用 CM 扼流圈的共模抑制原理可以擴展到雙極輸出轉換器。CM 噪聲同時出現在所有三個輸出引腳上，因此使用只有兩個繞組的標準 CM 扼流圈尤其難以濾除。解決方案是使用具有三個繞組的共模扼流圈。三重 CM 扼流圈的一個有益的副作用是，它還可以通過添加兩個額外的電容器來濾除 DM 噪聲。
