當受到蜂窩系統中發現的高RF功率的影響時，這些設備可以產生-80dBm或更高的互調信號。

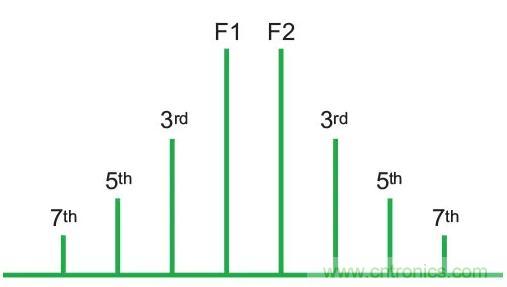

圖1.載波f1，并用3 F2 次到7 次。



互調信號在信號路徑的后期產生，它們不能被濾除，并且可能比來自有源組件的更強但過濾的IM產品造成更大的危害。



現場PIM測試是線性度和施工質量的綜合衡量標準。



PIM顯示為在非線性設備中混合兩個或多個強RF信號而產生的一組不需要的信號，例如松動或腐蝕的連接器或附近的銹。PIM的其他名稱包括二極管效應和生銹的螺栓效應。

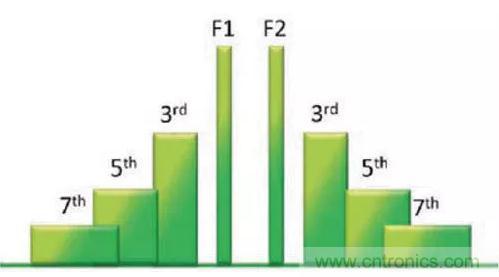

圖2. PIM帶寬隨產品的順序而增加。



這對公式可以預測兩個載波的PIM頻率：





F1和F2是載波頻率，常數n和m是正整數。



當提到PIM產品時，n + m的總和稱為產品訂單，因此如果m為2且n為1，則結果稱為三階產品(圖1)。通常情況下，三階產品最強，造成的危害最大，其次是五階和七階產品。由于訂單增加時PIM振幅變低，因此高階產品通常不足以引起直接頻率問題，但通常有助于提高相鄰噪聲基底(圖2)。



3階產品不太可能直接落入設計的蜂窩接收頻段。很可能來自其他外部傳輸的能量將在非線性傳輸線內混合，導致許多較小的PIM級別反復混合，從而導致寬帶升高的噪聲基底，通?？缭剿羞\營商許可的頻譜。一旦這個升高的噪聲層進入Rx波段，它就會(huì )打開一扇門(有時通過LNA獲得)進入BTS。



來自調制信號的IM



來自連續波(CW)信號的互調產物(例如可能由PIM測試儀產生)表現為單頻CW產品。當發現從調制載波產生的PIM時，可能會(huì )看到實時信號中出現的那種故障，重要的是要知道由調制信號產生的互調比基本信號需要更多的帶寬。例如，如果兩個基波都是1 MHz寬，則三階產品將具有3 MHz帶寬，五階產品，5 MHz帶寬等等。PIM產品可以是非常寬帶的，覆蓋寬頻帶。

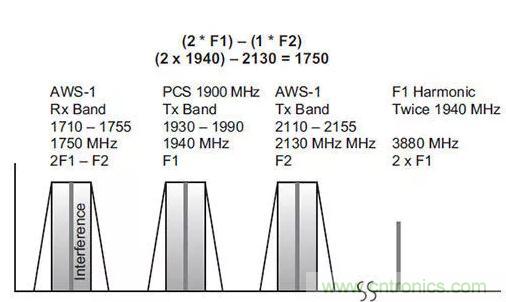

圖3.導致接收器在1710 MHz處失去意義的PIM

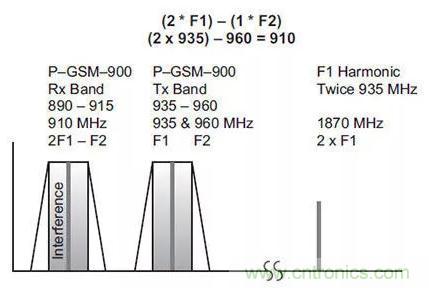

圖4.引起接收器在910 MHz處失去意義的PIM



通過將擴頻信號疊加到當前站點基礎設施中，由于傳輸系統線性問題，將3信道UMTS傳輸與10 MHz LTE(假設10 MHz而不是20 MHz!)混合將是災難性的。從理論上講，這可以創(chuàng )建一個帶寬超過30 MHz的三階產品，這不包括第五和第七階段引入的任何影響。這將是一個有趣的實驗，以記錄100 MHz +噪聲問題肯定存在。



PIM計算示例



這是兩個PIM示例; 一個來自850 MHz頻段，一個來自1900 MHz頻段。在第一個示例中，1750 MHz是三階產品之一，屬于A(yíng)WS-1基站接收頻段。如果1940和2130 MHz載波源在物理上彼此靠近，或者甚至共用同一天線，任何腐蝕或其他非線性效應都會(huì )產生1710 MHz的三階無源互調產物，可能導致接收失效或阻塞。值得一提的是，PIM產品不需要直接落在上行鏈路信道上就會(huì )引發問題。它們只需要在接收器的預濾波器內，這通常與網絡(luò )運營商的許可帶寬一樣寬。



廣泛使用的900 MHz頻段的PIM示例假定兩個GSM載波，一個在935 MHz，另一個在960 MHz。在這種情況下，910 MHz三階產品位于基站接收頻段(圖4)。



到目前為止的計算假設只有兩個載波存在。在現實世界中并非總是如此。在基站，不僅需要考慮天線系統內的載波，還需要考慮來自附近發射機的更強信號。信號可以反饋到天線系統，找到非線性設備，與其他載波混合，并創(chuàng )建PIM。當使用高度復雜的調制平臺時，這個問題迅速復雜化; 即使在使用相對窄的帶寬時，在蜂窩領域已經非常明顯的東西。



當涉及三個或更多載波時，計算很快變得復雜。有在線可用的程序和電子表格來幫助完成此任務。如果可能，快速替代方案是一次關閉一個發射器，以找出哪些載波和天線運行對PIM有貢獻。這可以大大簡化計算和故障排除任務。



類似PIM的效果也可以由連接器配合表面之間的絕緣膜的周期性擊穿引起。腐蝕或外來沉積物及其影響會(huì )導致這種絕緣材料隨著時間的推移而出現。由這種機制引起的干擾本質上是寬帶和突發的，發生率從不頻繁到每秒兩到三次。這種效應是由微弧或燒結引起的，可以通過PIM測試找到。
