【導讀】電路設計中的電路形式紛繁復雜，多種多樣。而buck電路是最為人熟知的電路設計。也是廣大新手比較喜愛的一款電路設計。本文就詳解了buck電路中輸入、輸出電壓、占空比三者之間的關系。
下面首先對案例進行說明，當改變UC3843的RT電阻時，相應的輸出方波的占空比一定會(huì )改變，那么負載上的輸出電壓Vo也會(huì )改變。但經過計算，Vo與輸入電壓12V之比并不等于選定RT后對應的占空比，這便出現了問題。
從上面的問題來看，是否是電壓反饋的問題呢？通過試著將兩個用于電壓反饋的大電阻（50K，20K）進行不同阻值的配對，但是無論怎么改，負載輸出電壓并沒有明顯變化（不超過0.5V）。
總的來看，這個例子中的出現的問題就是在buck電路中的UC3843的RT電阻阻值對應的占空比D，與“負載輸出電壓Vo與輸入電壓12V之比”之間的關系并不明確。通過下面的一些圖例來進一步說明問題。

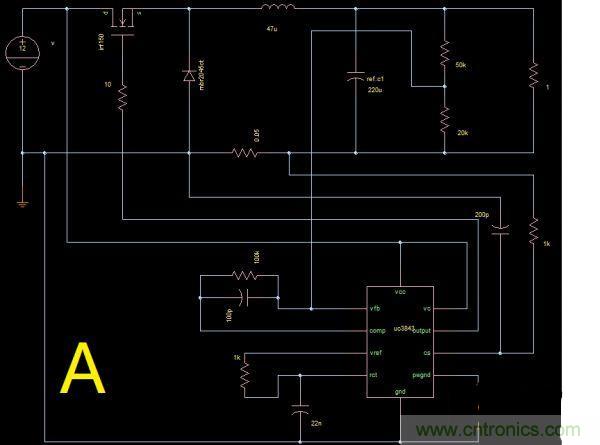

圖1
依照上圖進行仿真，數據如下。（Saber軟件）
圖2

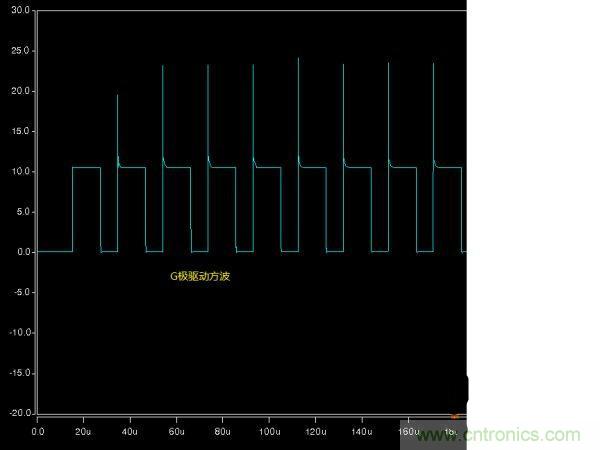

第二幅圖中，橙黃色曲線為UC3843的2腳電壓，綠色曲線為1歐姆負載上輸出電壓，藍色曲線為MOS管G極驅動方波。
圖3
占空比超過50%的情況下，為何負載輸出電壓卻只有3.5V不到？對案例中的問題有了大致的了解之后，接下來就可以進行問題的分析了。首先在使用3843時沒有看到經過升壓或者電平轉換直接推高端NMOS的經過，有可能MOS管不能完全工作在開關狀態，而可能工作在放大區，此時MOS管的損耗巨大。建議將IRF150換成一個PMOS，然后3843通過控制PMOS來實現NMOS開關。
之所以為大家介紹這種解決方法，是因為目前大多數的內置內置MOS管的BUCK芯片均采用這種思路，電路中包含自舉電路將驅動升壓。滿足MOS管的Vgs大于10V以上時，如果MOS的損耗還是很大，那么就意味著可能是芯片的驅動能力出現問題。想要驗證最大占空比是否受到限制，則可以增大輸入電壓，減小輸出電壓，再看輸出電壓是否正確。使用3843直接控制P-MOS效果同樣，只是邏輯上相反
結語
本篇文章針對buck電路當中輸入電壓、輸出電壓、占空比之間出現的一種問題進行分析，并給出了相應的解決方法。希望大家在看過本篇文章之后能夠有所收獲，解決出現在自己電路中同樣的問題。
