【導讀】貼心的小工具使工程師工作地更加輕松。這些小工具可能是你偶然發現或者自己創(chuàng )建的一些特殊用途的計算機程序或者電子表格。
貼心的小工具使工程師工作地更加輕松。這些小工具可能是你偶然發現或者自己創(chuàng )建的一些特殊用途的計算機程序或者電子表格。
以前工程師會(huì )用到計算圖表，這些圖形幫助解決各種常見的多變量問題。計算器和桌面計算降低了它們的使用量，所以今天你很少看到他們。我仍然使用其中一個的變體。60年代，我在第一節電子線路課程上領到一個硬紙板做的的R-L-C電抗計算滑尺。當我定位零極點的時候，它能夠幫我在正確的阻抗范圍內找到基本正確的值。有它在我手中，我總是可以更好地思考問題。
我相信計算圖表的圖形特性在可視化和優化方面會(huì )有所幫助。當我們將數據插入到計算機中的時候是否有一些東西已經丟失了？
在這篇博文中，我想介紹一個計算阻值數據的Excel表，它用于參考電壓偏移到輸出電壓的三電阻分壓器的阻值計算。例如，當你有一個-10伏到10伏的輸入，你想對其進行衰減將它轉換成0伏到3伏的輸出，這個工具可以幫助計算阻值。

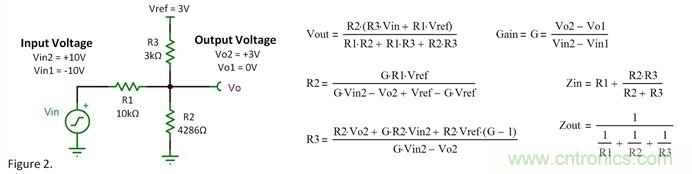

這是一個在信號處理中經常會(huì )用到的子電路。數學上會(huì )有點混亂，因此一旦你成功地推導一次，你將不會(huì )想做第二次。這是值得花時間來創(chuàng )建的一個小工具。如果你不想使用工具表的話，方程式如圖2所示。我稍稍修改了一下，增加一些限值的校驗和參考電壓所需的最低值。你可以嘗試一下。對照著注解，你會(huì )發現它很好使用。
表格(或者方程式)對類似這樣的計算式很方便的，但對某些項目來說就很尷尬了。我有一些小的程序可以對文件進行解析從而操縱數據。在這幾年，我已經使用了不同種類的基本表格，然而現在我開始使用excel中的宏功能，將數據加載到相關的工作表從而使用它的圖形功能。我不會(huì )發布這些小工具。Excel宏很容易被寫入或修改從而造成嚴重的損害，他們是可怕的。我僅把它們交給親近的同伴，我甚至不清楚它們是否會(huì )信任我。
你已經制作了哪些設計輔助小工具呢？你希望擁有哪些小工具呢？你在使用老式的計算圖表還是在使用像我所使用的類似的滑尺工具呢？
(來源：EDN電子技術，作者：Bruce Trump 資深模擬工程師）
(來源：EDN電子技術，作者：Bruce Trump 資深模擬工程師）
