1 云母電容技術導論
在現代電子系統的核心深處，云母電容以其卓越的穩定性和可靠性成為高頻、高壓及極端環境應用的首選元件。這種電容器以天然或合成云母為介質材料，通過獨特的層疊結構實現無可比擬的電氣特性。云母是一種天然層狀硅酸鹽礦物，主要包含白云母（Muscovite）和金云母（Phlogopite）兩大類，其分子結構賦予它極佳的電絕緣性、熱穩定性和機械強度。
自19世紀中葉問世以來，云母電容已有170余年的發展歷程。它在二戰期間的軍事通信設備中首次展現價值，20世紀中后期成為高端音頻設備和精密儀器的核心元件。盡管21世紀以來陶瓷電容技術迅猛發展，云母電容仍在航空航天、軍工電子、高端醫療設備以及5G通信基礎設施等關鍵領域保持不可替代的地位。
云母電容的核心制造工藝經歷了從傳統手工疊層到現代自動化生產的演進。在天然云母片表面沉積銀電極，再通過精密堆疊形成電容主體，這一基本工藝至今仍是高端云母電容的主流生產方法。近年來，隨著表面貼裝技術（SMT）的普及和納米級云母紙的應用，云母電容正迎來新一輪技術革新，滿足現代電子設備微型化與高集成的需求。
2 技術原理與性能優勢
2.1 結構與工作原理
云母電容的核心結構基于“金屬電極-云母介質”的多層堆疊體系。其制造工藝可分為兩大技術路線：
● 金屬箔堆疊型：在超薄云母片（厚度通常為10-50μm）間交替插入純錫或銅箔作為電極，形成三明治結構
● 鍍銀云母型：在精密切割的云母片上直接真空沉積銀層作為電極，再經高溫燒結固化
多層堆疊后的元件通過環氧樹脂封裝或陶瓷外殼密封完成整體構建，高端產品更采用真空浸漬特殊絕緣蠟（如Napelec C）進一步提升防潮性和機械強度。
當在電容兩極施加電壓時，云母晶體中的鉀離子（K?）和鋁硅氧層產生極化響應，形成電荷存儲能力。云母獨特的晶體結構使其具有極高的介電強度（通常>100kV/mm）和極低的介電損耗（tanδ<0.001），這一特性超越了絕大多數有機薄膜和陶瓷介質材。
2.2 核心性能優勢
云母電容在極端環境下表現出的卓越穩定性源于其多重性能優勢：
● 溫度穩定性：溫度系數低至±35ppm/℃，工作溫度范圍廣達-55℃至+460℃，遠超常規陶瓷電容（通常-55℃~125℃）
● 頻率特性：高頻段（可達GHz級）保持極低ESR和穩定容值，Q值高達10，000，顯著優于同等MLCC
● 長期穩定性：老化率低于0.01%/年，十年容量漂移不超過0.1%，滿足精密儀器對長期校準的要求
● 機械與環保特性：抗震動性能達到50g加速度沖擊，符合MIL-STD-202G標準；且不含有機揮發物，滿足RoHS 3.0要求

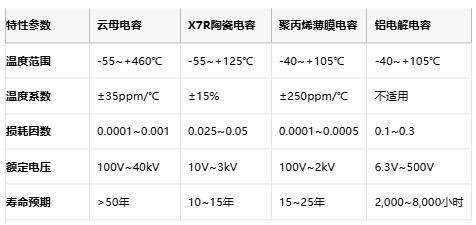

表1：云母電容與主流電容技術性能對比
3 應用場景與成本分析
3.1 關鍵應用領域
云母電容憑借其無可替代的高穩定性，在多個關鍵領域扮演核心角色：
● 航空航天與國防系統：星載通信設備中，云母電容耐受太空輻射和極端溫度波動；導彈制導系統依賴其抗高過載能力（>50g沖擊），法國Exxelia的CMR系列已通過MIL-PRF-39001認證，應用于歐洲航天局多個衛星項目
● 高端醫療設備：在MRI磁共振成像系統的射頻發射模塊中，云母電容確保高頻信號精準傳輸；心臟起搏器使用其高可靠性，保障設備15年以上使用壽命
● 能源基礎設施：特高壓直流輸電系統的電壓監測模塊采用40kV級云母電容（如CDE 29280B系列），耐受100kA級雷擊浪涌；風電變流器在-40℃低溫啟動時仍保持穩定容值
● 高端音頻設備：Hi-End級音響功放的RIAA均衡電路依賴云母電容±0.01%的精度，消除音染；英國Audio Note選用特定產區的白云母，電容經72小時熟化處理，單顆售價高達$200
3.2 成本結構分析
云母電容價格差異顯著，從常規品的幾元到航天級的上萬元不等，主要受五大因素影響：
1. 材料成本結構：天然云母占原料成本40%-60%，高品質印度白云母價格達$300/kg；電極銀漿占25%-30%，受?chē)H銀價波動直接影響
2. 工藝復雜度：
● 手工剝離云母工藝：熟練工人日產僅200-300片，合格率約70%
● 全自動沉積線：如Exxelia采用的激光切割+磁控濺射產線，設備投入超$500萬，但產能提升5倍
3. 性能參數溢價：
● 電壓等級倍增：10kV產品較1kV同容量型號價格高3-5倍
● 精度提升代價：±0.1%精密型較±5%通用型貴10-20倍
4. 認證成本：MIL軍標認證增加30%成本；NASA級抗輻射認證費用超$50萬/型號
5. 封裝形式差異：表面貼裝型（SMD）較傳統引線型價格高50%-80%，如陜西華茂的SMD系列采用銀-鎳-錫三層電鍍工藝，確?；亓骱噶悸?/p>
4 選型要則與廠商對比
4.1 選型工程指南
針對復雜應用環境，云母電容選型需遵循系統化方法：
● 步驟1：電氣參數匹配 - 工作電壓按1.5倍降額：24V系統選用≥36V型號；射頻電路選擇Q值>1，000的產品；開關電源優先考慮低ESR型號
● 步驟2：環境適應性驗證 - 高溫環境（>125℃）選用金云母基材；高濕環境（RH>85%）必須選擇真空密封型；振動環境需通過IEC 60068-2-6隨機振動測試
● 步驟3：精度與經濟性平衡 - 濾波/耦合電路選用±5%通用型；振蕩電路需±0.5%精度；僅計量標準器需±0.01%超精密級
● 步驟4：認證合規性確認 - 汽車電子符合AEC-Q200；軍工裝備要求MIL-PRF-39001；醫療設備通過ISO 13485認證
● 步驟5：可制造性設計 - 波峰焊優選引線型；回流焊選擇SMD型（耐溫>260℃）；高壓應用保留≥3mm爬電距離
4.2 全球廠商格局與技術路線

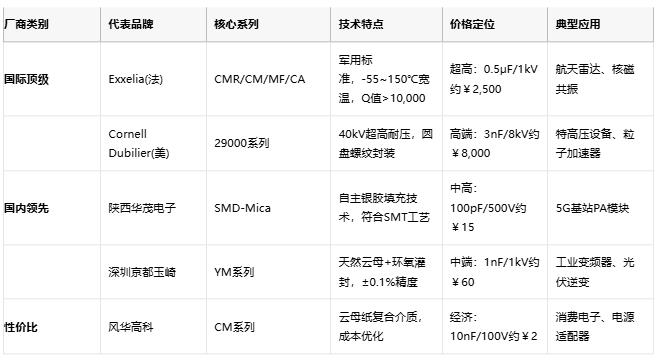

*表2：國際/國內云母電容頭部廠商對比分析*
● 國際廠商技術壁壘：Exxelia的CMR系列采用鍍銀云母真空燒結工藝，實現0.1ppm/℃超低TCR；Cornell Dubilier的29000系列通過螺紋金屬封裝解決8kV級電弧放電問題
● 國內創(chuàng )新突破：陜西華茂開發銀-鎳-錫三層端電極（專利號：ZL202321247175.6），解決SMD焊接氣孔問題；深圳京都玉崎創(chuàng )新云母/聚酰亞胺復合介質，將高頻損耗降低40%
● 成本優化策略：風華高科采用碎云母熱壓成型技術，原料利用率提升至95%，成本較國際品牌低60%；但高溫性能（>125℃）仍有差距
5 結論與前沿趨勢
云母電容技術正處于傳統價值與創(chuàng )新突破的交匯點。一方面，天然云母的不可替代性能在5G毫米波（24GHz以上）、第三代半導體（SiC/GaN）應用場景持續凸顯；另一方面，合成云母工藝和納米涂層技術正推動產業變革。日本廠商開發的氣相沉積云母薄膜厚度已達3μm級，容量密度提升5倍；Exxelia實驗室的石墨烯增強電極使ESR進一步降低至0.5mΩ。
從市場前景看，云母電容正迎來新增長周期。2023年全球市場規模達$12億，預計2030年突破$18億，年復合增長率6.2%。驅動因素主要來自新能源汽車電驅系統（800V平臺需10kV+電容）、低軌衛星星座（SpaceX星鏈單星用量>200顆）及聚變能源裝置（ITER項目年采購額超$3，000萬）。
在工程實踐中，選型決策應遵循“適規不追高”原則：衛星載荷優先Exxelia CMR系列；醫療設備選擇CDE高壓型；工業變頻器適用陜西華茂SMD型；消費音頻可用風華高科性?xún)r(jià)比方案。唯有精準匹配場景需求與技術特性，方能在系統可靠性與成本控制間取得最優平衡。
