如果我們查詢百度百科，終端電阻的檔案似乎十分清白：





仿佛在通訊鏈路的首末兩端加上這樣一個法寶，即可避免信號的反射，使信號的傳播更為順暢。這樣說雖然沒有錯誤，但仍有些細枝末節沒能捋出頭緒。下面讓我們來看看CAN總線和485總線中終端電阻的情況如何？







CAN總線中，終端電阻是必不可少的。它存在的意義主要包括兩點：

可以確保電平快速進入隱性狀態；

提升信號質量。



1、確保電平快速進入隱性狀態

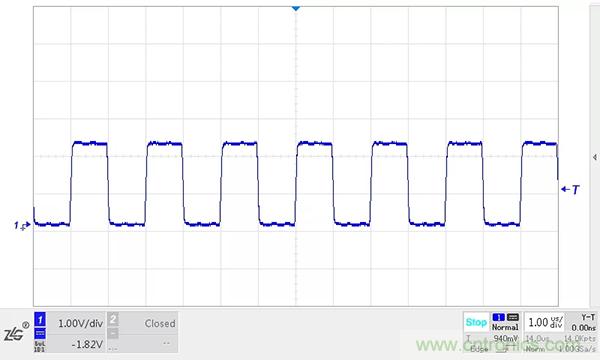

在顯性狀態期間，總線的寄生電容會(huì )被充電，而在恢復到隱性狀態時，這些電容需要放電。如果CANH、CANL之間沒有放置任何阻性負載，電容只能通過收發器內部的差分電阻放電。我們在收發器的CANH、CANL之間加入一個220PF的電容進行模擬試驗，位速率為500kbit/s，波形如下圖所示。



CAN總線 220pf無終端電阻



CAN總線 220pf增加終端電阻



2、提高信號質量



信號在較高的轉換速率情況下，信號邊沿能量遇到阻抗不匹配時，會(huì )產生信號反射；傳輸線纜橫截面的幾何結構發生變化，線纜的特征阻抗會(huì )隨之變化，也會(huì )造成反射。



在總線線纜的末端，阻抗急劇變化導致信號邊沿能量反射，總線信號上會(huì )產生振鈴，若振鈴幅度過大，就會(huì )影響通信質量。在線纜末端增加一個與線纜特征阻抗一致的終端電阻，可以將這部分能量吸收，避免振鈴的產生，如下圖所示。



CAN總線無終端電阻



CAN總線增加終端電阻



二 485總線





1、RS-485總線增加終端電阻好處



485總線設置終端電阻主要是為了用來抑制信號的反射。



提高信號質量組建RS-485總線網絡(luò )時，通常使用特性阻抗為120Ω的屏蔽雙絞線，由于RS-485收發器輸入阻抗一般較高（例如RSM485ECHT輸入阻抗為96kΩ，最多可連接256個節點），在信號傳輸到總線末端時會(huì )由于受到的瞬時阻抗發生突變（以RSM485ECHT為例，阻抗由120Ω變?yōu)?6kΩ），導致信號發生反射，影響信號的質量。RSM485ECHT在1200m，500kbps通信速率的情況下不加終端電阻和加終端電阻的波形如下圖所示，終端電阻明顯改善了信號的質量。



RSM485ECHT 1200m 500kbps不加終端電阻



RSM485ECHT 1200m 500kbps 加終端電阻



2、RS-485增加終端電阻的問題



終端電阻雖然可以提高信號質量，但還具有以下幾個問題：



降低了驅動信號的幅值

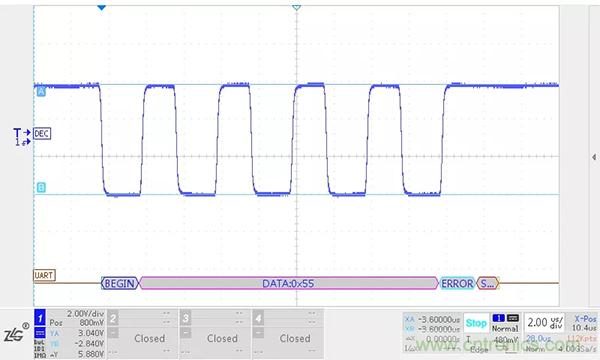

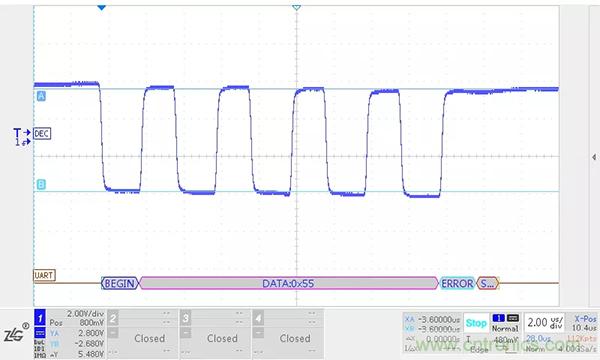

RS-485總線上的負載越大，RS-485收發器輸出差分電壓幅值越低，RSM485ECHT在5m，500kbps的情況下不加終端電阻和加終端電阻的波形如下圖所示。



RSM485ECHT 5m 500kbps 不加終端



RSM485ECHT 5m 500kbps 加終端



增大了通信線上的壓降

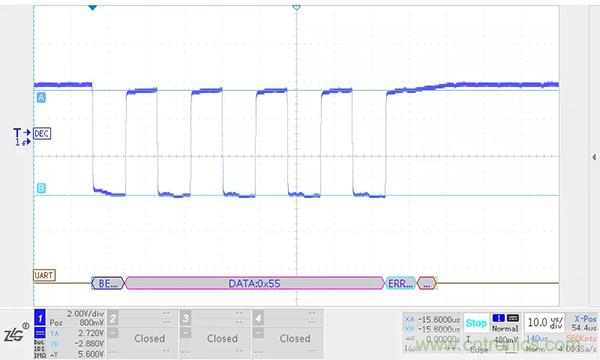

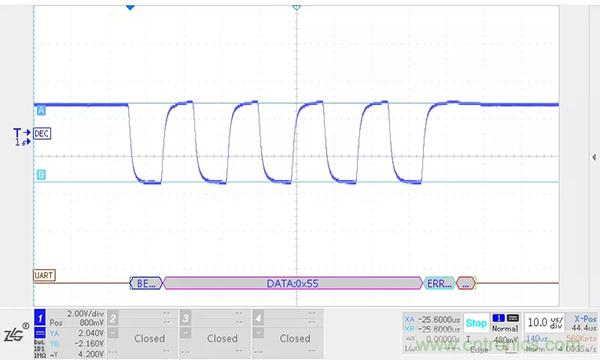

增加終端電阻使通信線纜上的電流增大，產生了較大的壓差，降低了接收端的信號幅值。RSM485ECHT在1200m,115.2kbps首端和末端的信號波形如下圖所示（0.75mm2通信線），末端信號與首端信號相比下降了0.7V左右。



RSM485ECHT 1200m 115.2kbps 加終端電阻 首端波形



RSM485ECHT 1200m 115.2kbps 加終端電阻 末端波形



增大了收發器的功耗



增加終端電阻對于接收狀態時的工作電流影響不大，但會(huì )大大增加驅動狀態時的工作電流。以RSM485ECHT為例，RSM485ECHT處于接收狀態時工作電流為20mA左右，在驅動狀態不加終端電阻時工作電流為27mA左右，在驅動狀態加終端電阻時工作電流為83mA左右，可以看出終端電阻大大增加了RS-485收發器的功耗，對于有功耗要求的應用場合，應謹慎使用終端電阻。



3、RS-485終端電阻設置



通信速度低或者通信距離近的情況下建議不加終端電阻



通信速度低或者通信距離近的情況下，信號反射對通信信號的影響不大，而且不加終端電阻可以大大降低功耗，并且通過加較大上下拉電阻值即可保證RS-485總線空閑時具有較高的差分電壓幅值，提高了通信的可靠性。



通信距離較長且通信速度較快，對信號質量要求較高的情況



此時可以增加終端電阻，防止阻抗突變引起的信號反射問題，提高信號質量，但應確保在總線空閑時總線的差分電壓不處于門限電平范圍內。



對功耗有要求且通信距離較長的情況



反射信號在總線上來回反彈，反射信號會(huì )逐漸消耗掉。



RSM485ECHT 1200m 9600bps 不加終端 首端波形



RSM485ECHT 1200m 9600bps 不加終端 末端波形



三 總結

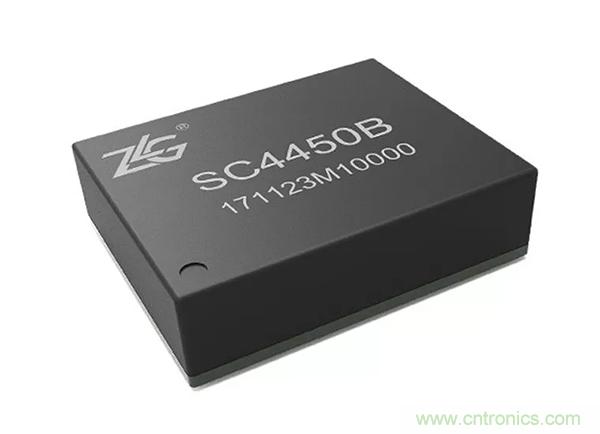

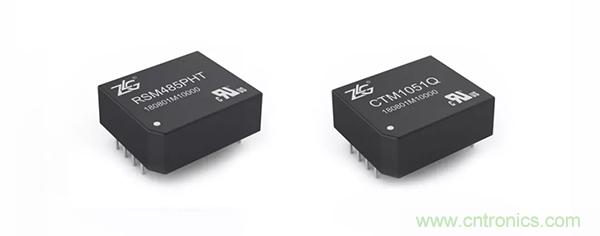

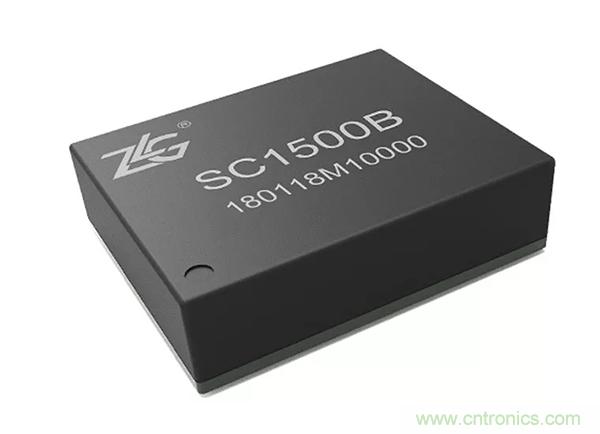

對于CAN總線而言，為保證通訊的穩定性，必須增設終端電阻；RS-485總線不一樣。終端電阻的設置需要根據情況而設置，在設計建議預留終端電阻位置或者使用ZLG致遠電子隔離收發器系列產品，能有效解決總線干擾、通信異常等問題。與傳統的設計相比，其內置完整的隔離DC-DC電路、信號隔離電路、總線收發電路以及防護電路，具備更高的集成度與可靠性，適用于需要高穩定性通訊的場合，能夠有效幫助您提升總線通信防護等級。





來源：ZLG立功科技
