【導讀】隨著物聯網的興起以及云服務的普及，一種新的計算范式–邊緣計算開始出現在我們視野中。邊緣計算主張在網絡(luò )的邊緣處理數據，從而減少系統反應時間，保護數據隱私及安全，延長電池使用壽命，節省網絡(luò )帶寬。目前應用分為工業和車載應用。
工業網關
工業網關是工業物聯網不可或缺的設備,它就像人體的神經,將感知到的各類訊息傳遞給大腦進行處理,大腦經過運算判斷出要做何種反應,再由神經傳遞到全身四肢。網關可以采集PLC數據，做遠程維護和上下載程序，具有邊緣計算，協議解析的功能。工業通信網關可以在各種網絡(luò )協議間做報文轉換，其功能可以通過一塊芯片、一個嵌入式設備或板卡、或者是一臺獨立的設備實現。
工業邊緣計算網關特點：
1、接口豐富，支持以太網、串口、CAN口、IO口等設備接入及以太網、2G/3G/4G全網通網絡(luò )接入；
2、內嵌上百種工業協議，支持99%以上PLC及絕大多數工業設備接入；
3、8GB本地存儲+SD卡支待，支持本地數據緩存及離線應用；
4、三合一串口，支持RS485/RS232/RS422三種電氣接口；
5、支持邊緣計算，在物聯網邊緣節點實現數據優化、實時響應、敏捷連接、模型分析等業務，有效分擔云端計算資源 支持多臺設備同時接入；
6、支持DC9~36V寬壓輸入，適應多種復雜工業現場；
工業網關的各接口保護設計
DC電源
1、12V直流電源浪涌保護方案
2、24V直流電源浪涌保護方案
3、48V直流電源浪涌保護方案
網口

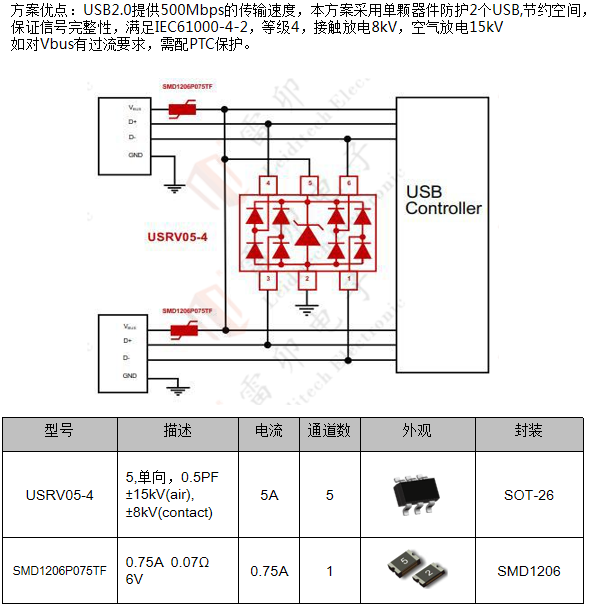

1、USB2.0 靜電保護方案

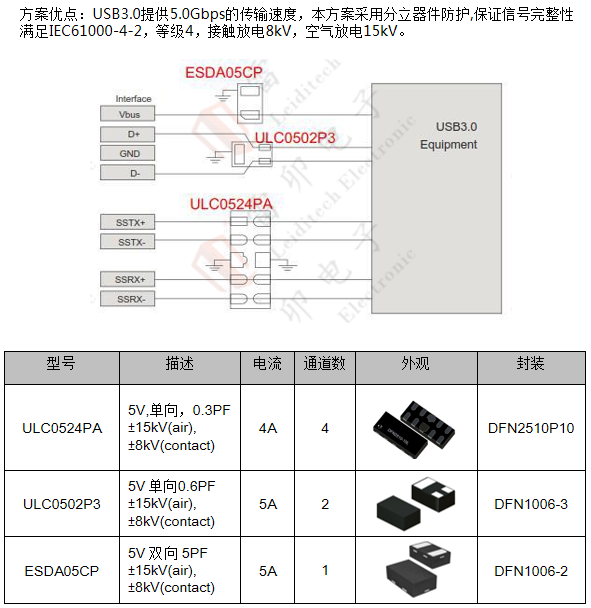

2、USB3.0 靜電保護方案

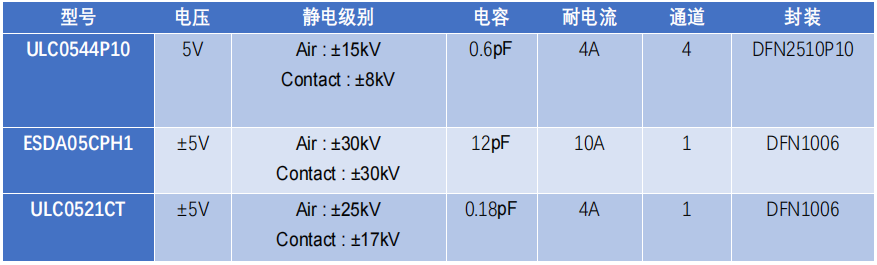

3、USB3.1第二代接口的靜電保護方案
RS232接口
1、RS232靜電保護方案
2、RS232浪涌保護方案
RS485接口
1、RS485靜電保護方案
2、RS485浪涌保護方案
CAN接口

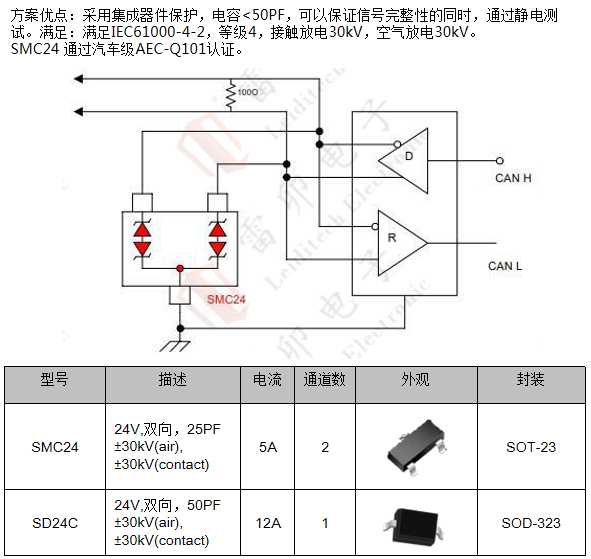

1、CAN接口靜電保護方案
IO接口

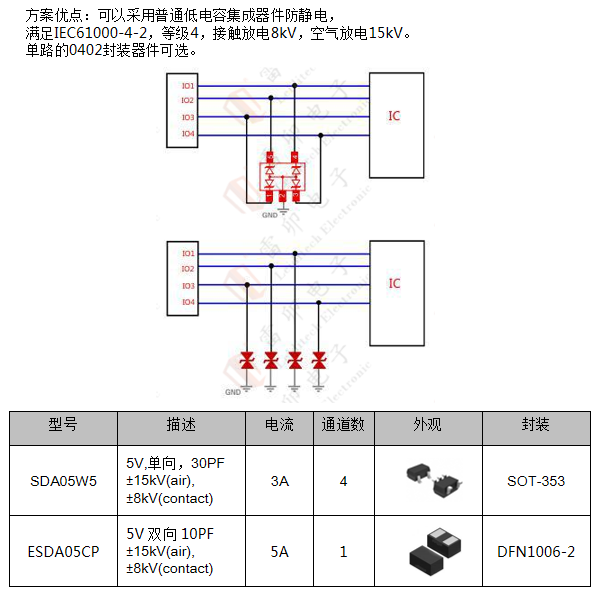

1、IO接口靜電保護方案
SD卡接口

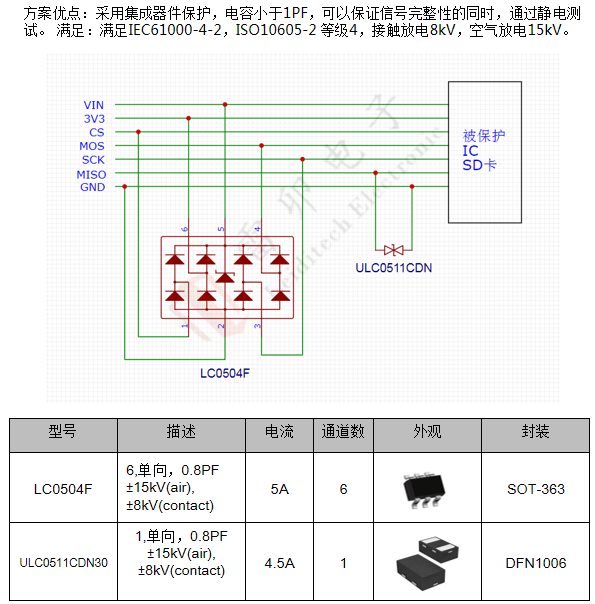

1、SD卡靜電保護方案
SIM卡接口

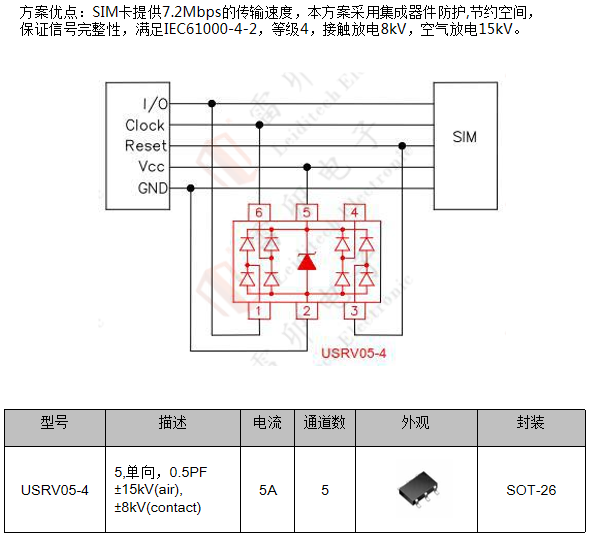

1、SIM卡靜電保護方案
車載網關的特點
由于車載電源的特殊性，所有從車上取點的產品電源口需通過浪涌拋負載測試，雷卯電子為拋負載測試提供了專業的保護方案，相比工業網關，車載電源保護需求更大。
具體保護方案如下：
車載網關電源接口保護方案：

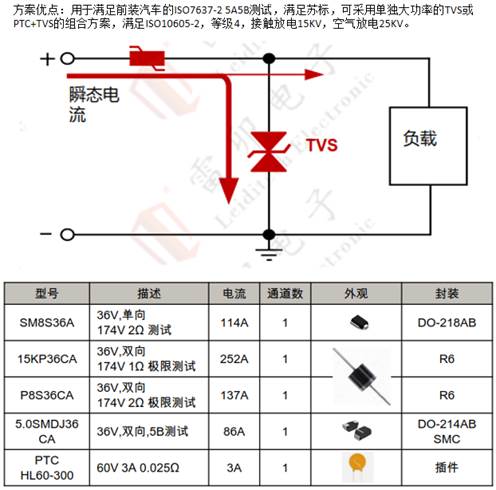

1、12V汽車電源浪涌保護方案
2、24V汽車電源浪涌保護方案
總結
電子產品的接口防護需用過壓保護器件，很多工程師意識到要用保護器件，但由于選型不當或沒按照 ESD 電路 PCB 設計原則，造成產品靜電測試或 EMC 測試不通過，產品多次驗證測試，浪費人力財力，造成產品延遲上市的事情總有發生，或過度設計，造成成本壓力。
