【導讀】強大的電磁波，在通信領域有兩個親兒子級別的應用，即微波技術和光纖通信技術。它們貌合神離，都想獨自繼承電磁波在通信領域的疆土，于是上演了一場場精彩的“奪嫡大戰”。
自古以來，光就理所當然地被視為這個宇宙最原始的事物之一。實際上，它也是我們一生中見得最多的東西，它在人們的心目中，永遠代表著生命、活力和希望。
然而，這備受人們崇敬的“光”，居然只是“電磁波”王座下，一位普通的王子，這究竟是怎么回事兒？下面有請赫茲先生為我們解答。
電磁波存在？赫茲做出了證明
什么是電磁波？它一種虛無縹緲的東西，看不見摸不著，在赫茲實驗之前，誰也沒有見過或驗證過它的存在?？墒?，赫茲堅信它存在，因為它是麥克斯韋（Maxwell）理論的一個預言。而麥克斯韋理論……哦，它在數學上完美得簡直像一個奇跡！仿佛是上帝之手寫下的詩篇。這樣的理論，很難想象它是錯誤的。

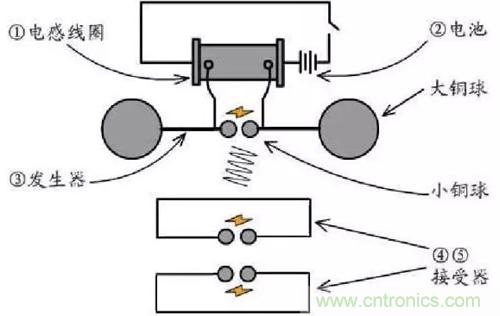

為了證明自己的想法，赫茲設計了一個實驗，系統由一個發生器電路和一個接收器電路組成，其裝置圖如下：

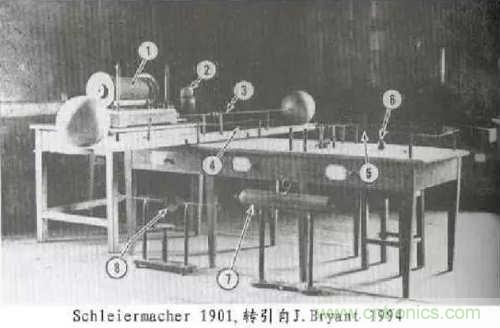

赫茲的裝置圖
通過這個實驗，赫茲完美地證明了電磁波的存在，經典物理學的一個新高峰--電磁理論被建立起來?？梢赃@么說，偉大的法拉第為它打下了地基，偉大的麥克斯韋建造了它的主體，最后，偉大的赫茲為這座大廈封了頂。
電磁波是如此的強大，它的疆土從微波到X射線，從紫外線到紅外線，從γ射線到無線電波，即使為世人所歌頌、崇拜數萬年的光（其實特指可見光），也只不過是它統治下的一個小小的國度罷了。

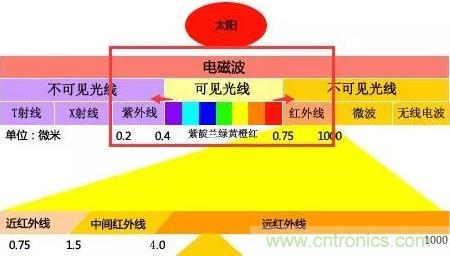

電磁波頻譜（可見光不過是其中一小部分）
電磁波的兩個“親兒子”—微波技術和光纖通信技術
強大的電磁波，在通信領域有兩個親兒子級別的應用，即微波技術和光纖通信技術。它們貌合神離，都想獨自繼承電磁波在通信領域的疆土，于是上演了一場場精彩的“奪嫡大戰”。

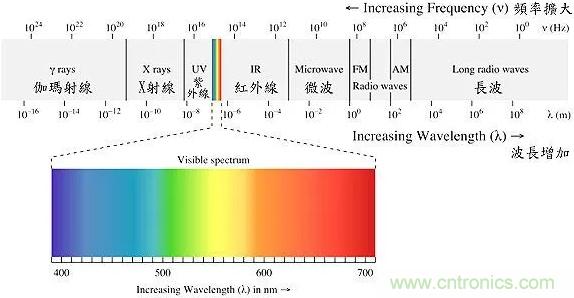

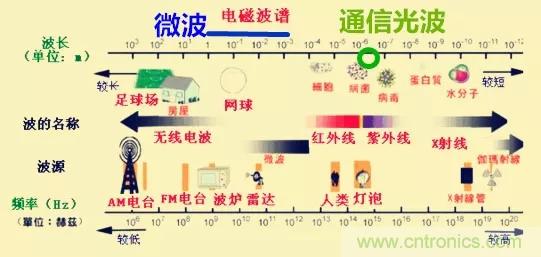

電磁波頻譜圖（藍色微波，綠色通信光波）
首先出場的是我們“四爺”微波，微波是指，波長在毫米到米的電磁波（頻率為300Mhz~300Ghz）。由上圖可見，微波的勢力范圍還是非常寬的，從毫米到米都是它的地盤。
“四爺”的優勢在于，可實現任何方向的發射，可重構性較好，易于實現無線網絡(luò )和移動設備的互聯。但是它會(huì )受限于帶寬，而且長距離傳輸高頻信號時損耗較大，微波信號會(huì )被大氣吸收。
這就好比，如果把通信當作過年回家的旅程，那么微波就是本地一個快樂(lè )的“的哥“，市內想開去哪里就去哪里，自由散漫。但是請注意，微波這個”的哥“也是有些問題的，他只能在本市轉悠（距離近），小車裝不了幾個人（帶寬不大），滿嘴跑火車還不太靠譜（易受電磁干擾）。
正所謂打虎親兄弟，“四爺”微波可是有幾個兄弟支持的，按波長排名，它們分別是“大爺”長波、“二爺”中波和“三爺”短波，這四位爺合稱無線電波，在應用上，最常見的就是我們聽的收音機電臺。

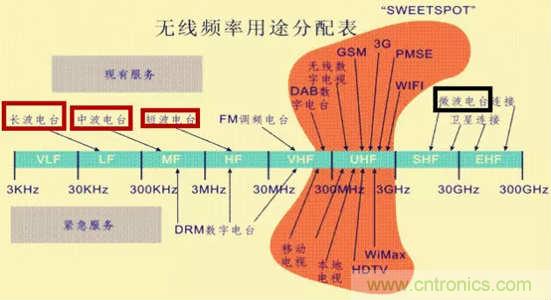

無線電波用途分配表
前三位爺頻率比微波低、傳播損耗小、覆蓋距離遠、繞射能力也強，但是這三位不是嫡系皇子，先天不足。換成專業術語就是，低頻段的頻率資源緊張，系統容量有限，因此低頻段的無線電波僅用于廣播、電視、尋呼等系統?；诖藷o(wú)線電波系的兄弟幾個里，大伙兒就讓四爺“微波”上場，去爭一爭這皇位。
無線電通訊之父 伽利爾摩·馬可尼（拜一拜祖師爺）
另一位出場的則是我們的“八爺”光纖通信，它用的通信光波一般是指，波長在近紅外區（800nm~1700nm）的電磁波。光纖通信的損耗較低、帶寬大、速率高、抗電磁干擾、且可實現波分復用。
我們還是把通信當作回家過年的旅程，光纖通信就可以被看成一位火車司機。他開的火車不耗油，速度賊快（速率高），車上能坐好幾千人（帶寬大），也不會(huì )堵車（抗電磁干擾）。最棒的是，如果有必要，他還能在后面再接幾節車廂跑（波分復用）。但是，它必須沿著鐵軌（光纖）走，我們貌似不太可能給你家門口修一條鐵軌，所以要回家直接跟光纖通信先生走也不太合理。

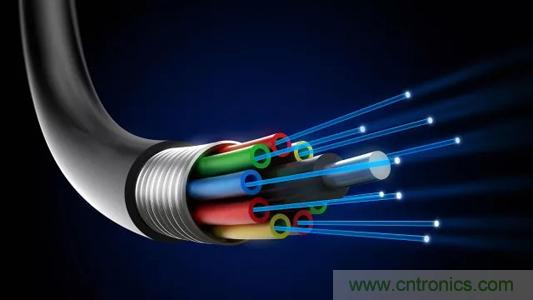

通信光纖
而且光纖通信需要的軌道不是一般的東西，而是主要成分為二氧化硅的光導纖維。為什么它能夠做到低損耗呢？這就是我們“八爺“手段高了，光纖材料（石英）是有損耗譜的，分別會(huì )在850nm、1310nm和1550nm處有三個低損耗窗口，光纖通信就利用這三個低損耗窗口做文章，賺得腦滿腸肥，所謂跟“八爺”要發財就是這么來的。

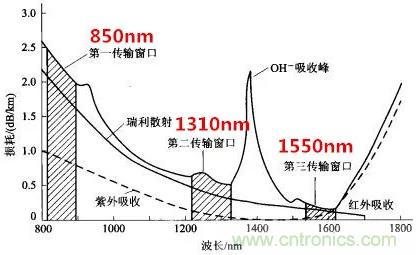

光纖的損耗特性圖
一個好漢三個幫，“八爺”這位好漢身邊也是有很多幫手的，它們分別是光波陣營里的可見光、紫外線、X射線及γ射線。
為什么光纖通信只用不寬的近紅外波段（800~1700nm），而不是把它們都拿來用呢？一般來說，通信用的光波需要是單色光，因為單色光的譜線寬度窄，長距離傳輸后色散較小，因而單色光能更高效、更準確、更遠距離地傳輸信息。這可以理解為，你把力量聚于一點打出去，自然是力量大，打得遠。而眾所周知，可見光分為紅橙黃綠藍靛紫，不是單色光，所以它不能用來通信。
太陽光頻譜圖
再看近紫外區，雖然這是單色光，但是它能量太大，會(huì )和二氧化硅發生拉曼散射，就好比你拳頭太大了，有砂鍋那么大，打出去就被卡住了，也不能用來通信。X射線及γ射線能量比紫外線還大，就更不能用了。
故而，我們只能用低能量且單色的近紅外區的光，來進行通訊了。
好了，兩位主角都介紹完了，“奪嫡之戰”正式開始。為了獲得通訊領域的大好江山，微波王子和光纖通訊王子，帶著各自的擁躉磨刀霍霍，試圖進行一場龍爭虎斗，拼個你死我活，決出一個勝者當這里的王。這時科學家們坐不住了，紛紛出來“勸架”。
科學家們開始給他們分析：你們一個短距離很好用，但是長距離就不行，就好比坐汽車，拉的東西少、速度慢，但是可以在城里隨便跑（微波）；另一個長距離很穩定但是需要線路，就好比火車，拉的東西多、速度快但是你得有鐵軌，沒有鐵軌跑不了（光纖通信）。
不如你們取長補短，共坐江山。在傳輸信號的時候用光纖，又快又穩，等到了目的地城市，就用微波，隨意去哪兒都可以。
這就好比春節你回家，先坐汽車到火車站（微波調制），然后坐火車到你們那個城市（光纖傳輸），最后再坐汽車到你家里（微波解調），解決方式簡直完美。具體怎么實現兩者的結合呢，這就是微波光子技術了。

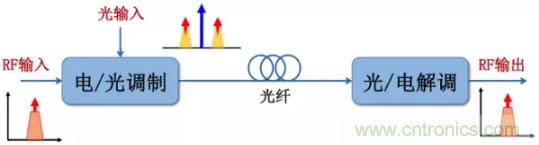

典型的微波光子傳輸鏈路
微波光子技術：微波與光纖的取長補短
上圖是一個基本的微波光子傳輸鏈路。這個過程主要包括電光調制，光纖傳輸和光電解調。電光調制主要是利用調制器將攜帶信息的微波信號加載到光載波上，實現微波信號到光信號的轉換；光纖傳輸包含長距離和短距離傳輸；光電解調實質上可以認為是電光調制的逆過程，即利用光電探測器將攜有信息的微波號從光載上解調下來。

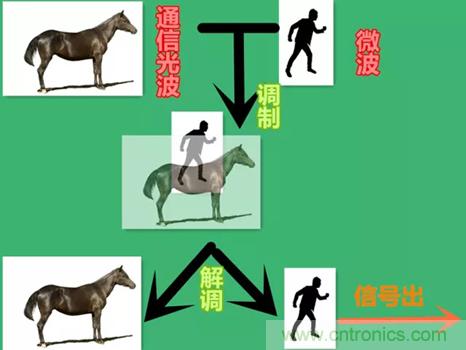

微波光子技術就像人騎馬這個過程，微波是這個人，光纖通信是那個馬。微波光子技術就是將微波（人）調制（騎）到通信光波（馬）上，經過光纖傳輸一段距離之后，再解調（人下馬），最后提取微波信號（回家）。
通過微波光子技術，我們終于很好的把微波技術和光纖通信技術結合起來，取長補短實現了最優的通訊手段。
眾所周知，隨著互聯網的迅速發展；尤其是近幾年移動互聯網的沖擊，人們對通信速率的要求越來越高。目前有線/無線通信網絡(luò )，數據傳輸主要使用的是低頻段的電磁波，即頻率在百兆赫茲（108HZ）到千兆赫茲（109HZ）之間，其頻譜帶寬非常有限，頻譜資源也日益緊缺。而近二十年來，人們對通信速率的需求增長極快，無論是有線通信還是無線通信，幾乎每五年都會(huì )增長10倍左右，因此超高速、大帶寬傳送網絡(luò )發展是必然趨勢。

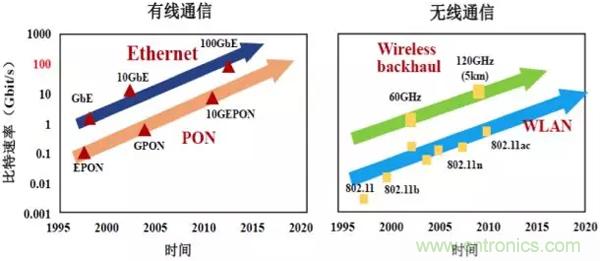

高速通信的需求變化
超高速就好比，坐高鐵肯定比坐火車爽；大帶寬就比如，家里人多了自然是要換個大房子，所以超高速、大帶寬實際上反映了我們日益增長的物質文化需求。而微波光子學研究的課題，就恰好解決了人們這個需求。
在生活中，微波光子學具體的應用有很多，最早被大家所熟知的便是基于模擬調制的有線電視，此外還有無線通信網絡(luò )、雷達組網、深空探測、電子對抗、 精密測繪、高速傳感網等等。

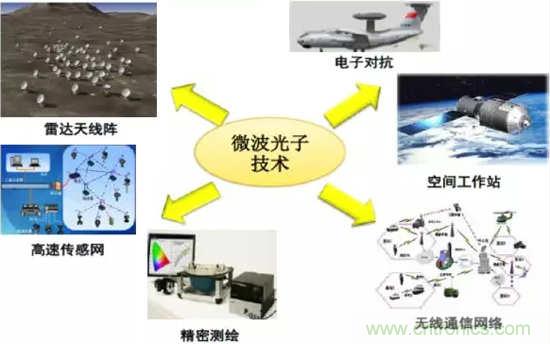

微波光子學應用
最終，電磁波的兩位親兒子--微波技術和光纖通信技術，達成了共識：一起登上王座，勠力同心，共同經營通訊領域這片“大好河山”，他們的新王國就叫微波光子學帝國。
出品：科普中國
制作：中國科學院半導體研究所 蘇濤
