早在上世紀80年代，觸控技術就初現崢嶸，從只有高帥富才能玩得起的PDA，到如今幾乎人手一部的觸控手機，可以說觸控改變了近30年來人機交互的方式，從按鍵搖桿轉變?yōu)檩p輕點擊，觸控也悄然從電阻過渡到了電容，如今電容觸控技術風頭正盛，電容屏的產值占整個觸控行業的80%左右，“電容”成為觸控技術的代表詞匯，不過“電容”并非是觸控技術的全部，為何蘋果等一線廠商獨愛這一種技術呢？

如果說僅僅為了實現觸控的效果，廠商的選擇還是很多的，目前主流的觸控技術包括電阻觸控技術，電容觸控技術，光學觸控技術，表面聲波觸控技術，以及電磁感應技術。這幾種技術采用不同原理，但是都實現了觸控的效果。其中光學和聲波、電磁觸控的研究開展的都比較早，但是由于技術限制，如今發展的并不好，只能算是非主流。電容崛起則是近5年的事情，當初蘋果第一代iPhone出現時，電阻觸控技術一統天下，所以電阻觸控和電容觸控是一種此消彼長的關系，也是我們今天主要談的兩種觸控技術。

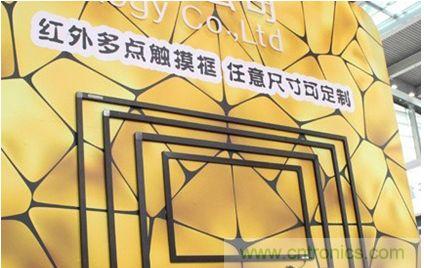

圖 紅外多點觸摸框

電阻觸控為何式微，我們稍后將會(huì )詳談。有意思的是電容觸控內部的斗爭也是非常的激烈，最開始的外掛模式如今受到了極大的挑戰，尤其是在手機領域，更加輕薄的電容觸控技術成為了主流，無論是OGS（單片觸控）還是In-Cell（內嵌觸控）觸控技術，都極大的縮減了觸控設備的厚度，挑戰了主流的外掛觸控技術，不過輕薄式觸控還處于發展的階段，雖然iPhone5s采用了In-Cell技術，但是上市時關于觸控的諸多爭議，也顯示出輕薄觸控還不完全成熟。

如果我們只把眼光鎖定在電容觸控的內斗中，仿佛看到了觸控行業的鳥語花香，新技術層出不窮，應用也是一片大好，其實觸控行業的競爭異常激烈，新進入的廠商太多，原本的觸控廠商需要面臨價格戰的壓力，上下游的不停整合，也使得原本是合作關系的上下游觸控廠商感到無奈，并且面板廠商也是開始殺入這個市場，將觸控市場變成了紅海，如何尋找新的利益增長點，成為了行業性的問題。

斗爭如此激烈，觸控廠商將目光投向了大屏觸控市場，2014年觸控筆記本，和觸控顯示器都是會(huì )出現一個不錯的整張態勢，其原因就在于觸控廠商已經不能滿足于手機等小屏幕設備的市場，開拓大屏觸控將是一個趨勢。

綜上所述，本文不僅僅是技術的解惑答疑，也是行業的透視分析，觸控風潮將會(huì )繼續，電容觸控一枝獨秀，未來又將走向何方呢？感興趣的朋友不妨一起來討論一下。
[page]

式微:電阻終將成為歷史

曾經電阻觸控一統天下，從手機到汽車，從醫學到工業，電阻觸控可謂出盡了風頭，如今在電容觸控的壓力下，我們已經很難見到電阻觸控的產品了，電阻觸控究竟敗在哪里呢？

曾經使用過電阻觸控手機的朋友，肯定都還記得自己用力劃過屏幕的使用感受，有的朋友甚至用指甲不停“劃”動屏幕，這樣做可以在一定程度上提升觸控的效果，主要是因為電阻觸控是利用電壓實現觸控計算的，最常見的就是四線模式，屏幕上兩層透明金屬層工作時每層均增加5V恒定電壓：一個豎直方向，一個水平方向，總共需四根電纜，當物體按壓上去后，可以根據電壓反應算出觸控的位置。由于是采用按壓的原理，所以電阻觸控的優劣勢很好理解：

電阻屏的優勢：

1、屏幕不受灰塵、水汽和油污的影響，可以在較低或較高溫度的環境下使用。

2、電阻式觸控屏使用的是壓力感應，可以用任何物體來觸摸，即便是帶著手套也可以操作，并可以用來進行手寫識別。

電阻屏的劣勢：

1、電阻式觸控面板容易損壞，無法用到公用產品之上。

2、電阻式的最好準確率只能到98.5%，電容式面板則以電流驅動，準確率則可達到99%。

3、反應時間不夠短，很多應用無法使用（比如畫圖）。

圖 電阻觸控示意圖

電阻觸控最大的劣勢就不靈敏的觸感，最終它敗給了電容觸控，但是更加“皮實”的優勢，也使得電阻觸控技術在工業以及汽車等領域，還具有一定的市場，但隨著電容觸控的不斷發展，這些僅有的和市場也在被逐步蠶食，比如汽車市場宣布2014年以后，將逐步換裝電容觸控屏幕，這對已經奄奄一息的電阻觸控市場來說，自然是個噩耗了。

強勢:電容觸控開枝散葉

電容觸控架構比較簡單，基本上是以ITO玻璃為主體，在ITO玻璃的四角放電，在表面形成一個均勻的電場，當可以導電的物體，例如像是人的手指，吸走一點微量的電流，后面的控制器則會(huì )算出電流被吸走的比例而算出X軸和Y軸，由于電流的敏感度要大大高于電壓，所以電容觸控的最大優勢就是感觸靈敏了。如今電容觸控開枝散葉，不僅應用在手機上，平板，筆記本，顯示器都是出現了電容觸控的產品，這自然和電容觸控的優勢分不開：

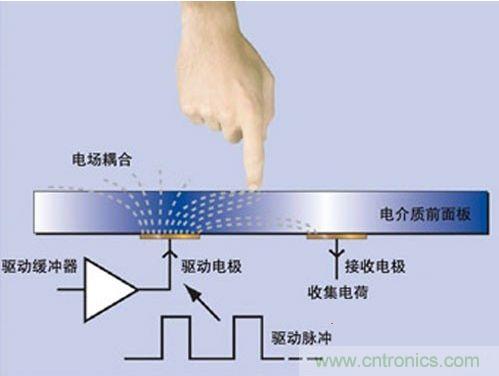

圖 電容觸控原理示意圖

電容屏優勢：

1、觸感靈敏，了解電容觸控感應電流的技術原理，就非常好明白了。

2、耐高溫，電容式在高溫的容忍度比電阻式還高20攝氏度，這樣更適合應用在較易發熱的設備之上，比如智能手機。

3、電阻屏的材料不能適合紫外線，不適合在戶外長期使用。電容式并不怕紫外線，加上高溫操作的優勢，更適合在戶外接受太陽的風吹日曬。

電容屏劣勢：

1、觸控限制多（戴手套不行，隔絕手指無法吸走電流）。

2、透光率不好，眩光問題一直解決不，雖然有廠商采用“半透半反”的方式來解決這個問題，但是效果依舊不完美。

綜合來說，電容觸控之所以可以完美取代電阻觸控，技術上優勢不能忽略，其觸控感覺更靈敏，對于注重體驗的人機交互來說，這個優勢足以說明一切。當然電容觸控成本也并不高，也是可以快速普及的關鍵之處，其他諸如耐高溫，體積更輕薄以及不怕紫外線等優勢，都算是錦上添花吧。
[page]

內戰:電容觸控走向何方

電容觸控的確全面戰勝了電阻觸控，但是內部的分歧也是非常之多。上面我們按技術給觸控分過類，目前觸控行業還喜歡按觸控結構的不同，分為外掛式觸控和內嵌式觸控。外掛式觸摸屏又包括兩種產品形態，一是“玻璃式”，即“蓋板玻璃+感應層玻璃”；二是“薄膜式”，即“蓋板玻璃+上感應層薄膜+下感應層薄膜”，而內嵌式觸控其本質是為了解決觸控輕薄化的問題，筆者喜歡叫它們輕薄式觸控。

外掛式觸控結構種類非常的多，常見的有GFF(Glass-Film-Film)和GG(Glass-Glass)結構，這兩種觸控結構成本較低，可以大規模的生產，其中GG結構常見于中興和海信的手機，而GFF結構的支持者有華為和三星等大牌廠商，常見于它們的平板電腦產品之中。

GFF技術進化方向是GF，即將原來用于實現觸控感應的兩層薄膜減為一層?；谏细袘獙拥脑O計位置不同，GF又衍生出兩種方案G1F和GF2，蘋果的iPadmini就是采用了GF2觸控技術；GG技術演進方向是TOL/OGS，也稱為“單片玻璃解決方案”，優點是技術成熟后，可以節省較多成本，大家熟悉的小米手機2就是OGS的代表作。不過GFF和GG的升級版本，仍舊沒有做到極限的輕薄，所以出現了代表了電容觸控的最新科技In-Cell和On-Cell結構。

iPhone5s使用的就是In-Cell技術，其是一種將觸控薄膜內置在液晶面板之內的技術，所以叫內嵌式觸控，其最大的優勢就是可以做到的極致的輕薄化，但是由于需要克服液晶面板本身對觸控薄膜的影響，所以良品率低，目前只有iPhone5s在力挺這種技術，其無疑是觸控技術未來的發展方向，但是道路也崎嶇。而On-Cell也是基于同樣理念出現的技術，只不過觸控薄膜的位置不同，三星的GalaxyS系列，都是采用On-Cell觸控技術的，再算上面提到的OGS，這三者是輕薄觸控的三大支柱，是目前電容觸控的主要研究方向。

行業:觸控產業或成紅海

由于近些年來觸控行業的蓬勃發展，進入這個市場的廠商越來越多，基本都是瞄準電容觸控這塊肥肉，雖然也有廠商涉及紅外觸控等領域，但都是泥牛入海，對整體的格局無太大的影響。而電容觸控領域，由于內嵌式觸控結構的技術攻關難度大，所以很多大一部分的廠商都是進入了外掛式觸控的領域，從而導致了外掛式觸控市場成為了一片紅海，價格戰越來越明顯，對于沒有規模優勢的小廠商來說，觸控市場已經不那么好混了。

而內嵌式電容觸控市場的情況也不樂(lè )觀，原本的觸控大廠雖然有技術優勢，但是由于終端產品的不斷降價，利潤率也是在下降，并且面板廠商的強勢介入，也讓純血統的觸控廠商感到頭疼。這些面板廠商積極研發內嵌式觸控技術，觸控和面板本就魚水難分，面板廠商爭奪觸控客戶非常的便捷，這讓原本面板廠和觸控廠的合作關系，變成了競爭的關系。

并且由于觸控市場的發展成熟，原本的諸侯割據，各自經營的市場格局正在瓦解，各種收購不斷出現，面板廠收購觸控廠，觸控廠收購上下游企業，可以說觸控行業的大洗牌是在所難免了。

綜上所述，觸控行業看似風生水起，其實競爭激烈，電容觸控一家獨大，但是從業者甚多，由于價格的競爭，原有的謀利渠道，正在變得堵塞。外掛式觸控更是重災區，各觸控廠商都是在拓展新的市場，而內嵌式觸控也面臨很多問題，技術攻關還不完美，使用內嵌式觸控的旗艦手機面臨小米手機等產品的強大挑戰，也不見得就能高枕無憂。

視點:大屏觸控變香餑餑

由于觸控市場競爭激烈，所以各大觸控廠商都是開始布局新的市場，小尺寸屏幕市場已經開發的七七八八，相信未來大屏觸控市場，將越來越受重視。由于電容觸控大尺寸成本太高，所以觸控筆記本和觸控顯示器將是觸控市場新增長點。但是規劃是規劃，大屏觸控市場也有自己的隱痛，Win8系統并沒有預期的熱度，大屏產品目前還無法說服過多用戶為觸控功能買單。

2013年推出的觸控筆記本并不少，但是都沒有大賣，關于觸控顯示器也是如此，目前已經有27英寸的十點電容觸控產品，其靈敏度幾乎和手機無差別，但是也是遭遇市場冷眼，有的產品搭載了安卓系統，也是遭到不少網友的詬病，其實這也正是觸控市場的尷尬，小屏競爭太激烈，大屏觸控成香餑餑，但是這個餑餑有點難啃，如何細化市場，成為每個從業者的難題。

全文總結：

到這里關于電容屏的話題也就告一個段落，其實談電容觸控，就幾乎是在談全部的觸控行。以電容屏為主導的觸控行業目前蓬勃發展，主要將精力放在輕薄電容的研發上，相信在很長的時間內，電容觸控都將是人機交互的主要方式，其它諸如語音，眼部動作等操控方式短時間內難以撼動電容觸控的地位，各大廠商的新產品無一例外，也是只能拜倒在電容觸控的石榴裙下。

觸控市場的變化也值得關注，紅海已現雛形，行業洗牌在所難免，各大觸控廠商都是在拓展新的市場，其中大屏觸控是個重要的盤子，但是其中也有很多無奈的味道，畢竟很多用戶都是不認可大屏觸控的價值。

最后我們來說說蘋果，也算是點題。蘋果作為電容觸控的最早推動者之一，是這種技術的最大受益者，自然不會(huì )輕易改弦更張，其采用了In-Cell觸控技術，已經是最為先進的電容觸控技術之一了，所以蘋果愛也好，不愛也好，電容觸控就在那里，不悲不喜。
