中心論題：

• 通過圖片形象比較CCD和CMOS在構造和性能的不同
• 分析CCD與CMOS在ISO 感光度、制造成本、解析度、雜訊與耗電量等不同類型的差異

解決方案：

• 從CCD與CMOS的結構上分析兩者差異
• 從CCD與CMOS的設計應用上分析兩者差異

CCD 和 CMOS 感光元件的區別 Mr.OH! 在第二講中概略地介紹過了，但對于大多數的同學來說，看得到的卻是一顆顆已經整合好的芯片組合！現在讓我們撇開復雜的技術文字，透過圖片比較，來看這兩種不同類型，作用卻又相同的影像感光元件。

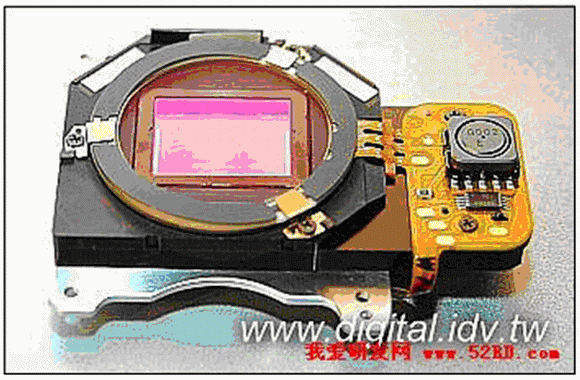

Olympus E1 CCD 感光套件（包含超音波除塵器）：

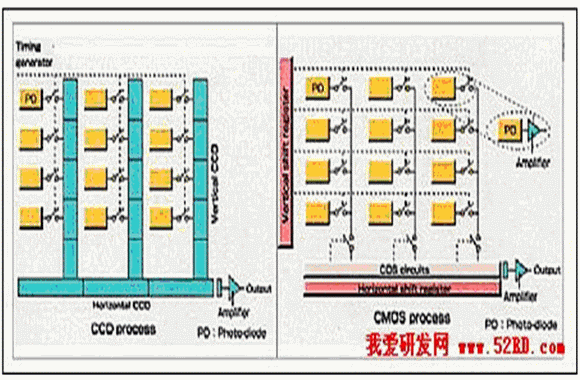

 放大器位置和數量：

比較 CCD 和 CMOS 的結構，放大器的位置和數量是最大的不同之處，Mr.OH! 會(huì )在下一講 CCD 感光元件工作原理（上），提及完整的感光元件作業流程。此講中，Mr.OH!簡單地解釋?zhuān)篊CD 每曝光一次，自快門關閉或是內部時脈自動斷線（電子快門）后，即進行畫素轉移處理，將每一行中每一個畫素的電荷信號依序傳入『緩沖器（電荷儲存器）』中，由底端的線路導引輸出至 CCD 旁的放大器進行放大，再串聯 ADC（類比數位資料轉換器） 輸出；相對地，CMOS 的設計中每個畫素旁就直接連著『放大器』，光電訊號可直接放大再經由 BUS 通路移動至 ADC 中轉換成數位資料。

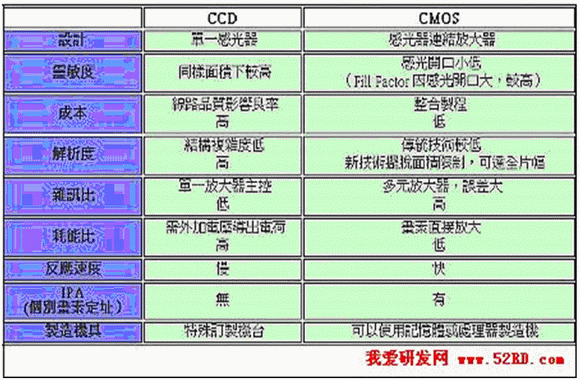

CCD與CMOS的比較
由于構造上的基本差異，我們可以表列出兩者在性能上的表現之不同：

CCD的特色在于充分保持信號在傳輸時不失真（專屬通道設計），透過每一個畫素集合至單一放大器上再做統一處理，可以保持資料的完整性；CMOS的制程較簡單，沒有專屬通道的設計，因此必須先行放大再整合各個畫素的資料。

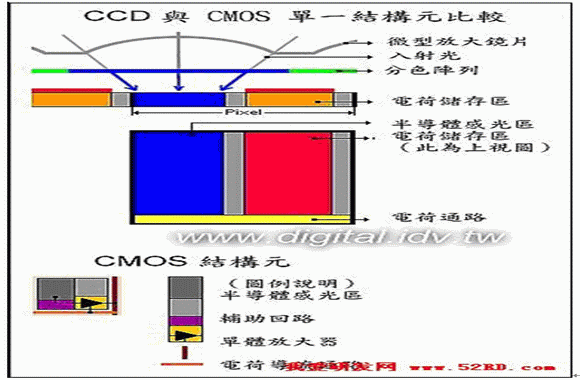

CCD 與 CMOS 電路結構之完整比較（摘錄自 SHARP 月刊）：

差異分析，整體來說，CCD 與 CMOS 兩種設計的應用，反應在成像效果上，形成包括 ISO 感光度、制造成本、解析度、雜訊與耗電量等。不同類型的差異：

• ISO 感光度差異：由于 CMOS 每個畫素包含了放大器與A/D轉換電路，過多的額外設備壓縮單一畫素的感光區域的表面積，因此在相同畫素下，同樣大小之感光器尺寸，CMOS的感光度會(huì )低于CCD?！?成本差異：CMOS 應用半導體工業常用的 MOS制程，可以一次整合全部周邊設施于單晶片中，節省加工晶片所需負擔的成本 和良率的損失；相對地 CCD 采用電荷傳遞的方式輸出資訊，必須另辟傳輸通道，如果通道中有一個畫素故障（Fail），就會(huì )導致一整排的訊號壅塞，無法傳遞，因此CCD的良率比CMOS低，加上另辟傳輸通道和外加 ADC 等周邊，CCD的制造成本相對高于CMOS。
• 解析度差異：在第一點『感光度差異』中，由于CMOS 每個畫素的結構比 CCD 復雜，其感光開口不及CCD大，相對比較相同尺寸的CCD與CMOS感光器時，CCD感光器的解析度通常會(huì )優于CMOS。不過，如果跳脫尺寸限制，目前業界的CMOS 感光原件已經可達到1400萬 畫素 / 全片幅的設計，CMOS 技術在量率上的優勢可以克服大尺寸感光原件制造上的困難，特別是全片幅 24mm-by-36mm 這樣的大小。
• 雜訊差異：由于CMOS每個感光二極體旁都搭配一個 ADC 放大器，如果以百萬畫素計，那么就需要百萬個以上的 ADC 放大器，雖然是統一制造下的產品，但是每個放大器或多或少都有些微的差異存在，很難達到放大同步的效果，對比單一個放大器的CCD，CMOS最終計算出的雜訊就比較多。
• 耗電量差異：CMOS的影像電荷驅動方式為主動式，感光二極體所產生的電荷會(huì )直接由旁邊的電晶體做放大輸出；但CCD卻為被動式， 必須外加電壓讓每個畫素中的電荷移動至傳輸通道。而這外加電壓通常需要12伏特（V）以上的水平，因此 CCD 還必須要有更精密的電源線路設計和耐壓強度，高驅動電壓使 CCD 的電量遠高于CMOS。
• 其他差異：IPA（Indiviual Pixel Addressing）常被使用在數位變焦放大之中，CMOS 必須仰賴 x,y 畫面定位放大處理，否則由于個別畫素放大器之誤差，容易產生畫面不平整的問題。制造機具上，CCD 必須特別訂制的機臺才能制造，也因此生產高畫素的 CCD 元件產生不出日本和美國，CMOS 的生產一般記憶體/處理器機臺即可擔負。

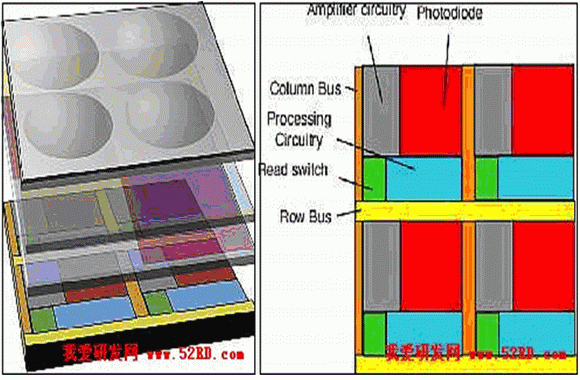

CMOS 完整3D透視與平面結構：

位于最上層的為 MicroLens 微型聚光鏡片。盡管CCD 在影像品質等各方面均優于CMOS，但不可否認的CMOS具有低成本、低耗電以及高整合度的特性。 由于數位影像的需求熱烈，CMOS的低成本和穩定供貨，成為廠商的最?lèi)?ài)，也因此其制造技術不斷地改良更新，使得 CCD 與 CMOS 兩者的差異逐漸縮小 。新一代的CCD朝向耗電量減少作為改進目標，以期進入照相手機的行動通訊市場；CMOS系列，則開始朝向大尺寸面積與高速影像處理晶片統合，藉由后續的影像處理修正雜訊以及畫質表現，特別是 Canon 系列的 EOS D30 、EOS 300D 的成功，足見高速影像處理晶片已經可以勝任高畫素 CMOS 所產生的影像處理時間與能力的縮短；另外，大尺寸全片幅則以 Kodak DCS Pro14n、DCS Pro/n、DCS Pro/c 這一系列的數位機身為號召，CMOS未來跨足高階的影像市場產品，前景可期。
