【導讀】許多 TOPSwitch 反激式電源應用需要兩個或多個輸出來為各種次級電路供電。這些多輸出轉換器的典型消費應用包括電視和相關產品，例如機頂解碼器和盒式磁帶錄像機 (VCR)。工業應用通常需要多個輸出來為模擬和數字低壓電路供電。電機控制應用通常需要多個單獨隔離的輸出來為半橋驅動器和控制電路供電。
許多 TOPSwitch 反激式電源應用需要兩個或多個輸出來為各種次級電路供電。這些多輸出轉換器的典型消費應用包括電視和相關產品，例如機頂解碼器和盒式磁帶錄像機 (VCR)。工業應用通常需要多個輸出來為模擬和數字低壓電路供電。電機控制應用通常需要多個單獨隔離的輸出來為半橋驅動器和控制電路供電。
與單輸出反激電源相比，多輸出應用需要進一步的設計考慮以?xún)?yōu)化性能。多輸出電源的設計總是需要一些試驗板來驗證變壓器設計、反饋技術和系統行為。
本應用筆記提供了簡化決策過程并減少優化設計的開發工作的指南。多輸出電源設計示例說明了該過程。所有重要方面都被考慮在內。
設計從定義監管要求的系統規范開始，然后選擇適當的反饋方案。然后，轉向計算變壓器參數以及應用特定于多個輸出電源的構造技術，并參考應用筆記 AN-17 和 AN-18 進行詳細說明。

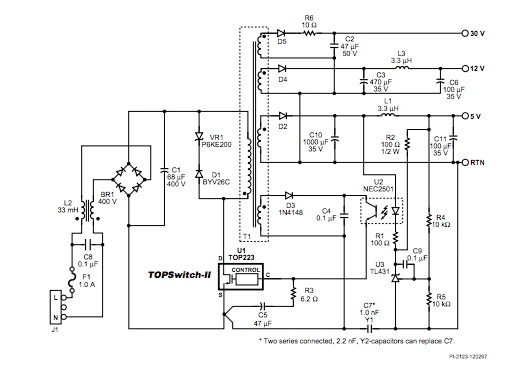

圖1 使用TOP223的85-265VAC、25W電源原理圖
設計流程
多輸出電源的設計過程是單輸出情況的簡單擴展。對于任一應用，變壓器初級側的電路都是相同的。多個輸出的設計中只需要額外的步驟來計算額外繞組的匝數比和電線尺寸。變壓器構造比單輸出情況具有更多的自由度。設計人員可以應用多種電路技術來根據需要調整輸出調節特性。
法規要求
所有輸出的調節要求規范對于電路配置和變壓器的成功設計至關重要。根據應用的不同，要求也有很大差異。
一種輸出通常需要比其他輸出更嚴格的監管。通常，邏輯電路的 5 V 電源需要 ±5% 或更低的調節，而其他輸出則具有更寬的容差（通常為 ±10%）?，F在許多應用都需要 3.3 V 和 5 V 輸出，并具有 ±5% 的調節規格。有多種技術可用于實現此性能，本應用筆記的附錄 B 中對這些技術進行了更詳細的討論。
雖然 5 V 輸出可能具有嚴格的調節規格，但不同的繞組通常具有更高的輸出負載規格。因此，必須考慮這些輸出之間所需的交叉調節，因為它將影響變壓器繞組技術的設計。
