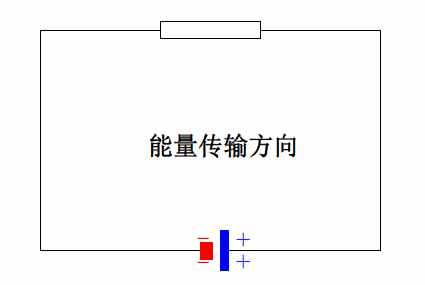

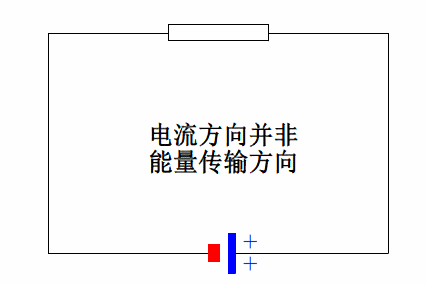

在a上任取一點，在b上任取一點，兩點間電壓基本不變，可以推測a導線均勻分布著正電荷，b導線均勻分布著負電荷。如下圖，但電流方向和能量傳播方向不一定相同：





凈電荷一般分布在導體邊界而不是內部，他們是怎么運動的呢?假設電子勻速運動也是可以的，不過，參考了尤老師的周期擾動引起單向運動后，做了這樣兩個動畫。用到了兩點假設：



完全不考慮電子的熱運動速度。

原子構成晶格，形成了周期場，電子靠近原子核時受力較大，遠離原子核時受力較小，會(huì )不停的加速和減速。但整體運動方向不變。



如果正電荷較多，會(huì )將電子吸引至導線內部，導致導體表面留下多余的正電荷。下圖在電路圖中大概位于電阻右方的位置。





如果負電荷較多，電子相互排斥，多余的負電荷會(huì )移至導體表面。下圖在電路圖中大概位于電阻左方的位置。





電流I=nqv，電子較多時(n較大)速度較小(v較小)，電子較少時(n較小)速度較大(v較大)。兩個動畫里前者的n是后者的1/3,但v是后者的3倍，所以電流大小是相等的。電阻相當于起了一個將電子擠到導線內部的作用。計算電流本身就用到了速度，就如同我們不能說動量的速度、動能的速度一般，我們也不能說電流的速度，能量的傳播速度倒是可以說。



為什么能用坡印庭矢量?



坡印庭矢量是指電磁場(不一定是電磁波)中的能流密度矢量。一般可以用E×B判斷方向。有了電荷分布，就能確定E的方向，有了電流方向，就能確定B的方向，兩者共同決定了E×B的方向。下圖中虛線箭頭為E的方向，·和×為磁場方向，用右手定則可以判斷，電路上的點，E×B的方向都是沿著導線從電源指向電阻的。那么能量的方向就是由電源正負極出發，經過導線，流向電阻。電源附近確實有不走導線的能量向外散發，電阻附近也確實有不走導線的能量吸收，不過應該比較小，不一定能測量出來，教材上的圖并沒有錯。
