【導讀】等效電路其實就是大家所熟悉的BUCK電路，其在電路中的工作效率非常高，所以受到了設計者的追捧。BUCK電路電路的驅動方式很多，根據不同的情況，最佳的驅動方式也不盡相同。本篇文章就將為大家介紹幾種比較好的BUCK電路驅動方式。
圖1所示的單管降壓電源，拓撲很簡單，但由于MOSFET的源極電位不固定，驅動不是很容易。本文就斬波電源的不同驅動方式，分別就其電路的復雜性、驅動脈沖質量、價格成本以及工作頻率的適應性等方面進行了分析和比較。

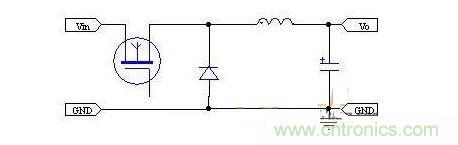

圖1 BUCK斬波電路
各種驅動電路分析
電平轉換直接驅動

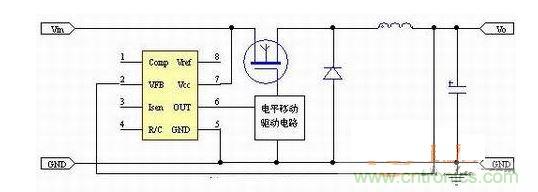

圖2 電平移動驅動電路
當主電路的供電電壓不太高時，可插入圖2所示的電平轉換驅動電路。這種方法的優點是成本較低，缺點一是當輸入電壓Vin較高時不易處理好；二是電平移動驅動部分需要電荷泵供電，因此電路比較繁復。
光電耦合器隔離驅動

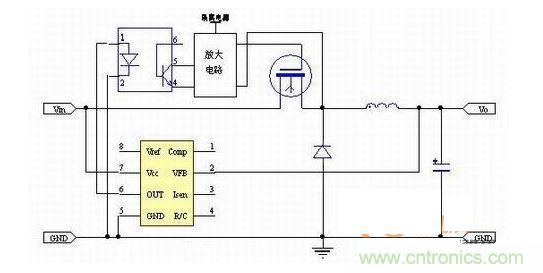

圖3 光耦隔離驅動
這是一種常用的方法，如圖3所示，優點是電路比較成熟，但光耦次級需要隔離電源，由于光耦的速度不是很快，工作頻率不能太高，并可能降低電源的瞬態響應速度。
[page]
變換MOSFET的位置

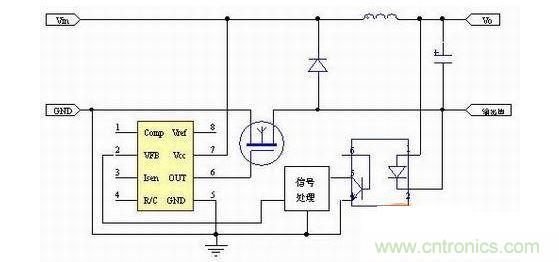

圖4 MOS管移位驅動
如圖四所示，將MOS管移到供電電源的負端，就可用IC輸出的信號直接驅動。優點是驅動成本低，缺點一是輸出地懸浮，抗干擾性差;二是不能直接引進反饋，需要再加光耦隔離傳送。
變壓器直接隔離驅動

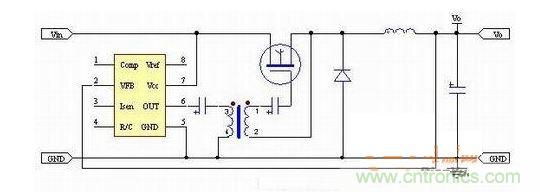

圖5 變壓器直接驅動
圖5所示這種直接驅動方法的突出優點是成本最低，但由于變壓器只能傳遞交流信號，因此輸出的正負脈沖幅值隨占空比而變，只適用于占空比在0.5左右、而且變化不大的情況。同時由于變壓器的負載是MOS管的輸入電容，驅動脈沖的前后沿一般不會(huì )很理想。
有源變壓器驅動
圖6 變壓器外加隔離電源
用變壓器傳送信號，次級另加隔離電源和放大電路，如圖6所示。因為變壓器只傳送信號，因此響應比較快，工作頻率可以很高，次級有源，可以輸出比較陡峭的脈沖信號。缺點是要有一路隔離的電源供給。
