【導讀】電動卷簾門的結構是由多關節活動門片串聯組成，電動機組帶動啟動，以門上方卷軸為轉軸在滑道內轉動上下門。電動卷簾門在商場、車庫、廠礦企業、商店門面、醫院等場所被廣泛應用。電動卷簾門在不方便安裝地面門體的場所能夠起到快捷啟動的作用。
傳統的電動卷簾門的電氣部分是由上位機（如PLC）、伺服驅動器、伺服電機組成。不僅電氣成本較高，而且安裝體積較大。而時光科技有限公司自主研發的交流異步伺服驅動，具有開放的PLC功能，再不依賴上位機的情況下可自成系統，不僅能夠很好的完成電動卷簾門的各個動作要求，而且減小電氣成本和安裝體積等優點。
圖1：電動卷簾門
功能：
自學習功能：根據不同規格的門體、不同的開啟寬度和不同的運行狀態，控制器在上電后可以完成自學習功能，用以記錄門的動作上限位和下限位的位置，相應進行簡單參數設置后就可實現動作要求。
轉矩控制功能：實現卷簾門平穩開閉動作：可自動調整輸出轉矩，使電機在輸出轉矩范圍內，根據運行阻力變化輸出適當的轉矩，從而使卷簾門保持平穩的開閉動作。
保護功能：除伺服控制器本身具有的保護功能（過流、過壓、過熱、過載等）外，通過編程實現卷簾門電氣抱閘，機械抱閘，以及上下限位保護等。
位置控制功能：進行精確定位，在指定位置進行加減速以及定位動作，位置精度可達±1個脈沖。
性能：
1、卷簾門使用全數字伺服控制驅動器，可以實現精準、高效、舒適的伺服電機動作。從而使得卷簾門工作時重復效果好，響應速度快，機械噪音小。
2、能實現電控開關門力矩的智能控制，保證卷簾門動作安全。
3、可按照開卷簾門工作原理編制多種功能的程序（如：自學習、開關門位置、開關門力檢測、電氣抱閘保持等等），提高了卷簾門工作性能。
4、伺服控制器有多點I/O信號，卷簾門位置控制和信號控制等各個信號點均由伺服控制器直接收出，結構簡單。
系統連接：

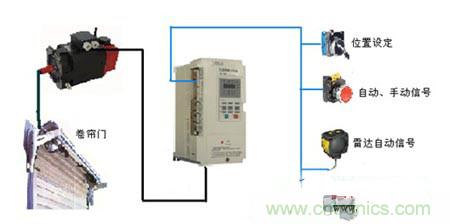

圖2：系統連接
