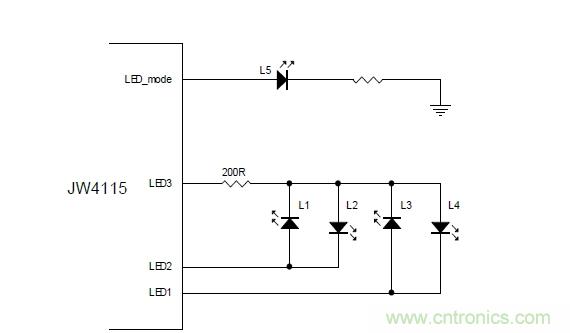

一、設計原理是在原來的4個藍色貼片LED的基礎上，增加一個發光二極管，形成了支持5顆LED顯示燈的作用。5顆LED電量顯示應用原理圖如下1圖所示


圖1：5顆LED電量顯示應用原理

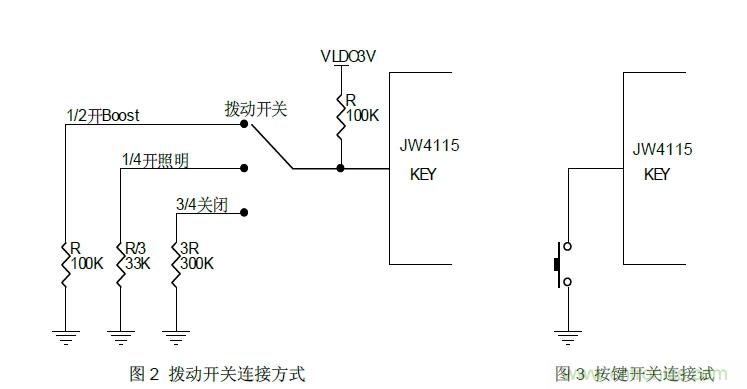

二、支持按鍵開關和撥動開關模式，撥動開關連接方式如圖2所示、按鍵開關模式連接方式如圖3 所示。




1、當按鍵開關連接方式時，默認是上拉到 VLDO3V，表示無鍵按下。
2、可識別長按鍵和短按鍵操作。
3、按鍵持續時間長于30ms，但小于2s， 即為短按動作，短按會(huì )打開電量顯示燈和升壓輸出
4、按鍵持續時間長于2s， 即為長按動作， 長按會(huì )開啟或者關閉照明LED。
5、小于30ms 的按鍵動作不會(huì )有任何響應。
6、在1s 內連續兩次短按鍵，會(huì )關閉升壓輸出、電量顯示和照明LED。
