【導讀】提到電源管理芯片就不得不說UC3842,UC3842已經被廣泛應用到了電源設計中。受到大眾的喜愛和好評。但是隨著使用范圍的擴大,諸多弊端也體現了出來。本文主要講解了UC3842當中2腳的的使用以及接地問題的分析。

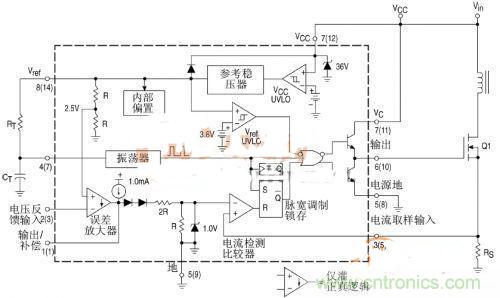

圖1
大眾化的接法是1腳接光耦輸出,2腳接地。但是在2腳的部分會(huì )有部分新手遇到難題,對2腳的接地問題產生疑問。2腳是3842誤差放大器的反相輸入端,很多資料都這樣解釋?zhuān)弘娐泛蠖说?31也可以作為誤差放大器用。但是使用431后就沒必要使用UC3842內部的放大器,從而2腳接地從而棄用內部放大器。如果依然使用的話,增益太大不好控制。那么問題來了,片內誤差放大器的正向輸入端是一個2.5V,如果2腳即反相輸入端接地,那這個誤差放大器的接法就是一個標準的單門限電壓比較器。正向端2.5V,反相端接地,運放輸出端就將輸出高電平。在這種前提下,如何做到光耦輸入的補償?
接下來就對上述的問題進行分析。
UC3842腳內部接的是類似LM339的電壓比較器,屬三極管集電極輸出型,只能吸入電流,不能輸出電流,不同于運放既能吸入電流也能輸出電流。1腳內有1mA的恒流灌流供電。2腳接地后,誤差放大器輸出集電極無電流等效于開路,對后級不起作用,這時1腳電壓決定于外部光耦和后級電阻對恒流1mA的分流。
1腳后級有兩個二極管壓降(1.4伏),正常穩壓控制時1腳電壓高于1.4V,保證1腳外接光耦工作電壓能在1.4V以上,滿足光耦的工作電壓。

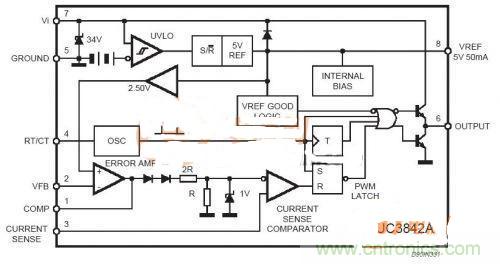

圖2中注明“僅灌”,即電流“只進不出”。
UC3842的7腳啟動電壓16V,關閉電壓10V,啟動電流1mA以?xún)龋?.5-1mA),啟動后工作電流約15mA。300V供電啟動限流電阻提供的電流為1.5-2mA,這樣在滿足3842靜態工作電流的同時,7腳外接儲能電容電壓能上升到16V啟動電壓,同時限流電阻也不致地因電流過大發熱損功。
起振工作后,7腳反饋供電必須及時跟上,否則電容電壓放減到10V時關閉,300V限流電阻充供電到16V再次啟動,形成間歇性的打嗝。反饋供電的限流電阻與7腳外接電容時間常數選取對過載保護重要,電路打嗝間斷工作保護時,因變壓器漏感,即使負載電壓被拖低,7腳的電壓也不一定低,不能形成打嗝保護,故輔助電源給7腳供電加限流電阻濾除漏感尖峰電壓對7腳電容的充電。為打嗝保護靈敏可靠,7腳正常工作電壓為10-16V的中間值即13V左右。
內部振蕩決定MOS開關管導通起始時刻(振蕩電容放電起始時刻為脈寬輸出起始時刻),3腳的電流反饋電壓大于1腳內部后端的比較器電壓(V1-1.4)/3時,開關管關斷,(串兩個二極管產生1.4V壓降,并在連接到電流取樣比較器的反相輸入之前被三分,抬高1.4V為1腳外接光耦提供工作電壓),1腳電壓達到4.4伏(3+1.4伏)以上時,此時電流取樣比較門限將被內部箝俠到1伏,即3腳電壓峰值最高為1V,平常的峰值與(V1-1.4)/3相等。嚴格說3腳不叫電流保護,是檢測電流峰值確定關斷時刻。1腳內部有1mA恒流供電,2腳接地時,前極電壓比較器不起作用,由外接光耦控制穩壓。光耦控制的是(V1-1.4)/3這個電壓值,控制開關管峰值電流,間接調整占空比。
3腳對地小濾波電容濾除開關管導通時鋸齒波的前端小尖峰,防誤控,電容量不能大,否則讓正常的鋸齒波衰減導致電流峰值失控爆管。
MOS開關管控制極到地10K電阻一定要加,防止自激和UC3842驅動失控時控制電荷不能及時抽走炸管。
以上就是對于UC3842當中2腳的問題分析和最終總結,希望各位熱愛電路學習的新手在閱讀過本篇文章之后能夠有所收獲,對UC3842有進一步的了解。
