過載和短路保護

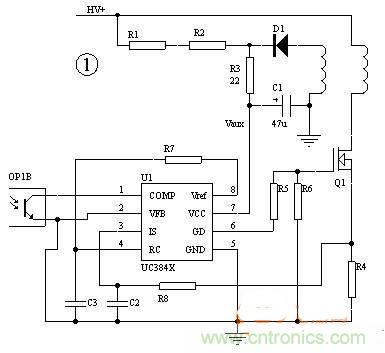

用UC3842做的開關電源的典型電路見圖1。過載和短路保護，一般是通過在開關管的源極串一個電阻（R4），把電流信號送到3842的第3腳來實現保護。當電源過載時，3842保護動作，使占空比減小，輸出電壓降低，3842的供電電壓Vaux也跟著降低，當低到3842不能工作時，整個電路關閉，然后靠R1、R2開始下一次啟動過程。這被稱為“打嗝”式保護。

在這種保護狀態下，電源只工作幾個開關周期，然后進入很長時間（幾百ms到幾s）的啟動過程，平均功率很低，即使長時間輸出短路也不會(huì )導致電源的損壞。由于漏感等原因，有的開關電源在每個開關周期有很大的開關尖峰，即使在占空比很小時，輔助電壓Vaux也不能降到足夠低，所以一般在輔助電源的整流二極管上串一個電阻（R3），它和C1形成RC濾波，濾掉開通瞬間的尖峰。仔細調整這個電阻的數值，一般都可以達到滿意的保護。使用這個電路，必須注意選取比較低的輔助電壓Vaux，對3842一般為13～15V，使電路容易保護。

圖1是使用最廣泛的電路，然而它的保護電路仍有幾個問題：

1、在批量生產時，由于元器件的差異，總會(huì )有一些電源不能很好保護，這時需要個別調整R3的數值，給生產造成麻煩；

2、在輸出電壓較低時，如3.3V、5V，由于輸出電流大，過載時輸出電壓下降不大，也很難調整R3到一個理想的數值；

3、在正激應用時，輔助電壓Vaux雖然也跟隨輸出變化，但跟輸入電壓HV的關系更大，也很難調整R3到一個理想的數值。

這時如果采用輔助電路來實現保護關斷，會(huì )達到更好的效果。輔助關斷電路的實現原理：在過載或短路時，輸出電壓降低，電壓反饋的光耦不再導通，輔助關斷電路當檢測到光耦不再導通時，延遲一段時間就動作，關閉電源。
[page]
常見電路技巧

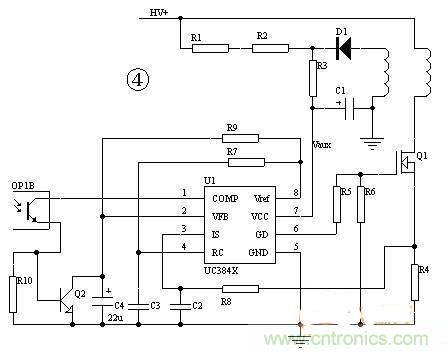

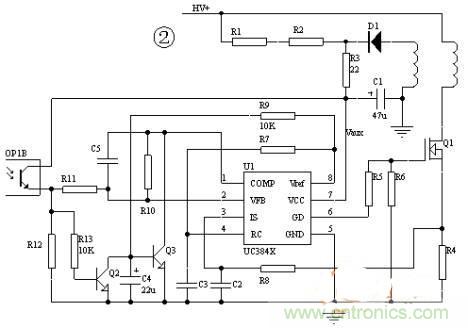

圖2、3、4是常見的電路。圖2采取拉低第1腳的方法關閉電源。在這3個電路里R3電阻即使不要，仍能很好保護。注意電路中C4的作用，電源正常啟動，光耦是不通的，因此靠C4來使保護電路延遲一段時間動作。在過載或短路保護時，它也起延時保護的左右。在燈泡、馬達等啟動電流大的場合，C4的取值也要大一點。

本篇文章講解了UC3842的過載保護和短路保護，以及幾種常見電路的技巧。并對這些電路中存在的問題進行了講解，希望大家在閱讀過后能對UC3842在開關電源當中的應用有進一步的理解。
