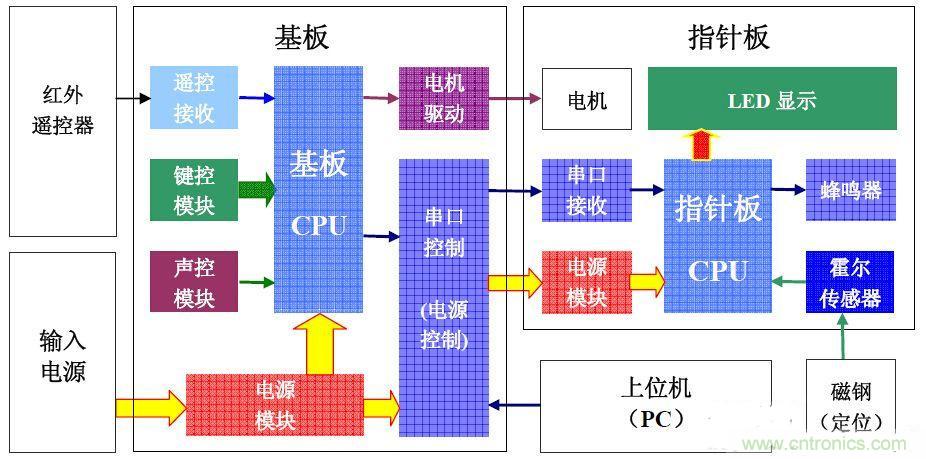

1、基板

基板負責紅外解碼、按鍵檢測、聲控信號檢測，并解析這些控制信號，去控制電機的轉動，或者把控制信號轉換為串口控制命令發送給指針板。

2、電機

電機采用的是普通直流電機，負責帶動指針板旋轉。電機可以安裝在基板上，也可以根據實際需要脫離基板安裝在外殼上。電機的啟動或停止，由基板上的CPU 負責控制。由于沒有采用轉速勻速控制，因此驅動電路和控制程序就比較簡單。
電機軸是金屬的，所以被同時充當了電源和串口通訊的地線。另外在電機軸上套了一個導電環，在轉動時導電環與電刷保持接觸，構成電源的正極和串口通訊的信號線

3、指針板

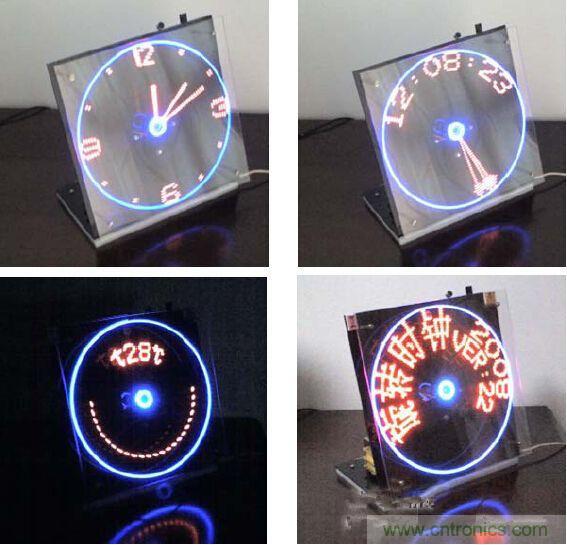

指針板負責顯示功能，是旋轉時鐘的主要部件，相當于最佳男主角。
指針板的主控芯片就是PIC16F886。

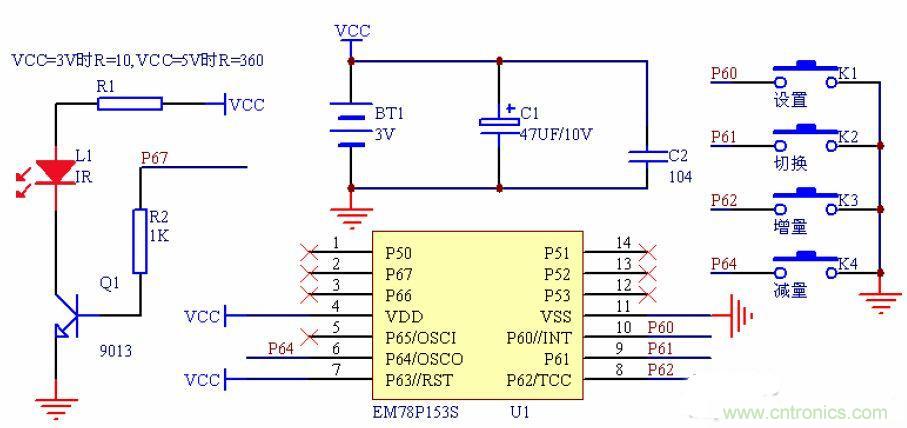

4、紅外遙控器

遙控器采用比較簡單的方案實現。主控芯片采用了EM78P153S。

5、上位機

上位機程序是本項目的高端應用。上位機軟件可以采用VB 編程，通過串口發送串行控制名令給指針板。其功能涵蓋了基板上所有的串行控制功能，并有所加強和擴展。比如，可以通過電腦下載新的顯示畫面到指針板上，并存儲在CPU 的內部E2PROM中。
