如何減少D類放大器中的電磁干擾?

發布時間:2018-11-14 責任編輯:wenwei

【導讀】在手機、GPS系統、膝上型電腦和筆記本電腦、平板電腦、游戲機、玩具等,這些電子產品中通常選用的驅動揚聲器的音頻放大器類型被稱為D類(或開關)放大器,因為相比傳統的AB類放大器設計,這類放大器的散熱較少(在緊湊型產品中非常重要),且效率較高(延長電池壽命)。

D類放大器開關拓撲的一個可能存在的缺點,就是其容易發出電磁輻射,可能會(huì )干擾周邊其它電子設備??梢酝ㄟ^(guò)外部無源濾波方法將這種干擾緩減到某種程度,但這會(huì )增加最終產品的成本、占位面積以及復雜性。本文將探討某些用于減輕EMI問題的內部電路設計方法。

第一 邊緣速率控制

為了放大音頻信號,D類放大器的輸出(或各種輸出,以不同的配置) 在兩個電源軌(通常為正極和接地)之間交替切換,其頻率是所需放大的最高音頻頻率的10倍或更高(可能為300kHz或更高)。

開關信號是經過調制的,從而通過簡單的、有時是揚聲器本身包含的低通濾波器來恢復音頻信號。此開關轉換一般速度非???mdash;—也許是2ns或更短——因而包含顯著的高頻能量。這會(huì )導致互連導線纜產生EMI輻射,尤其是在信號路徑中無低通濾波器,且放大器和揚聲器之間的導線長度非常明顯的情形下(也許超過1cm)。

用于緩減EMI輻射的一個方法是減低放大器輸出的轉換速率(slew rate)。圖1所示為時域中的一個例子,其上方跡線有2ns的上升和下降時間,而下方跡線有20ns的上升和下降時間。

轉換速率的減?。ㄟ@里的因數為10) 對于D類放大器產生的輻射能量有著顯著的影響。圖2顯示了兩種波形的頻譜,此時D類輸出正處于靜默(無音頻,占空比=50%),開關頻率為333kHz??梢钥吹截灤┯?0MHz~1GHz之間的大部分頻譜,其高頻(HF)內容減少約20dB。在包含有FM廣播接收電子設備(88MHz ~ 108MHz)手機或無線互聯網電路(700MHz ~ 2.7GHz)的系統中,這可大幅減少EMI,從而降低了可能影響系統性能的風險。

如何減少D類放大器中的電磁干擾?

圖2清楚地顯示了邊緣速率控制(edge rate control,ERC)技術減少EMI的優勢,不過代價是增加了損耗。

首先是D類放大器提供的效率優勢,主要來自于輸出器件始終完全開啟或完全關閉,因此輸出器件中的瞬時耗散功率P= VI,在所有時間里基本上保持為零 (不同于A(yíng)B類放大器,其功率器件的VI乘積從不為零)。

在每次開關轉換時引入(或增加)時間跨度,其間V ≠ 0,同時負載電流I ≠ 0,導致片上功耗適度增加,因而帶來效率的降低。其次,一個非ERC輸出級在本質上僅是一個大型逆變器(可能包括直通或短路沖擊電流的緩減),而一個ERC輸出級包含附加電路,能夠調節上拉和下拉器件的觸發電壓,以便在輸出端上產生期望的、受控制的轉換速率。取決于所使用的方法,這增加了芯片面積(成本)和電流消耗(降低效率)。

總的來說,由于增添ERC而產生的效率代價可能為1% ~ 2%。

如何減少D類放大器中的電磁干擾?

第二 擴頻時鐘

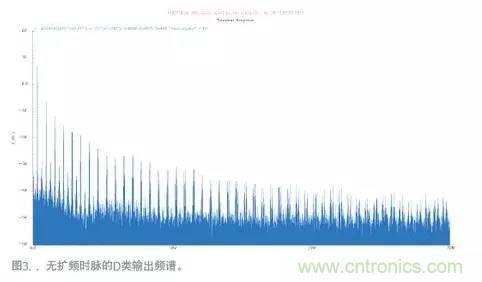

上述討論的邊緣速率控制(ERC)是一個有效的方法,可減弱在30MHz以上頻率范圍產生的EMI (也受限于FCC法規的限制),而D類放大器開關輸出的基本載波頻率和其落在30MHz以下范圍的相關奇次諧波(方波),則不太好采用這項技術來處理。圖3所示為此頻帶出現的由傳統的、未修改的D類放大器輸出產生的能量。

如何減少D類放大器中的電磁干擾?

為了減小D類輸出頻譜中的基音和泛音尖峰高度,可以在放大器的時鐘電路中加入少量頻率調制——也許調制指數在±5%左右,不會(huì )影響所放大音頻信號的質量。針對調制信號源的特性有許多選擇,一個常規作法是使用帶有重復頻率(全模式重復頻率)的偽隨機模式,其超出最高預期音頻信號頻率(通常為20kHz)一個適當的余量,這可防止產生可能落入音頻頻帶的音調。

圖4顯示了和圖3所示相同的D類輸出,但其帶有±5%調制,在40kHz模式重復頻率下由偽隨機序列來實現。

如何減少D類放大器中的電磁干擾?

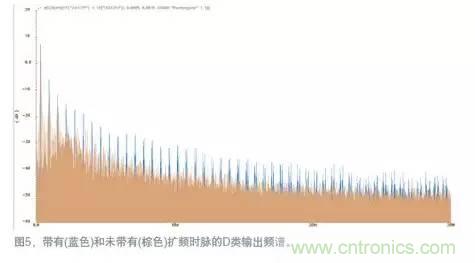

圖5顯示了圖3和圖4顏色疊加后的圖片,更清楚地顯示了由擴頻時脈帶來的差異。能夠看見在整個頻譜范圍內,基準時鐘頻率的奇次諧波被抑制了將近10dB。

如何減少D類放大器中的電磁干擾?

第三 單邊調制

可以采用一種附加方法來減少EMI,通過修改調制方案,當音頻基帶信號振幅變得足夠大時,允許單邊差分或橋式D類輸出對停止切換(圖6)。這本質上允許反向輸出,一直持續到開關,以便進行全面調制,將輸出信號保持在剩余間隔直至其最高峰值。

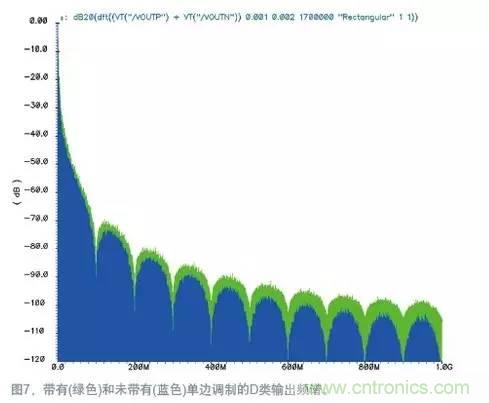

此方案,在很大比例時間內(取決于音頻源材料),僅有一個輸出在開關,因而EMI(在那個時間內)減少了一半。這增加了優勢,減少了由于功率器件門和其它寄生電容充放電帶來的固定開關損耗。它還縮短了輸出在ERC轉換方面的時間,如上所述,該轉換有少量的效率代價。此技術的缺點是放大器的整體前向增益會(huì )有些許降低,同樣地,總體諧波失真(total harmonic distortion,THD)和噪聲也有少量增加。帶有和未帶有單邊調制的D類輸出頻譜如圖7。

如何減少D類放大器中的電磁干擾?


如何減少D類放大器中的電磁干擾?

第四 結論

D類放大器通常用于便攜設備,因其功率效率超過傳統AB類放大器。D類技術的主要缺點是其固有的EMI,會(huì )對周邊電子設備產生不利影響?,F在已經出現了一些有效的IC設計技術,能夠極大地緩解EMI問題,而無需負擔額外的外部元件。
