在高速 PCB 設計中，差分信號的應用越來越廣泛，這主要是因為和普通的單端信號走線相比，差分信號具有抗干擾能力強、能有效抑制 EMI、時序定位精確的優勢。作為一名（準）PCB 設計工程師，我們當然需要充分理解差分信號！
關于差分信號
嚴格意義上來說，所有的電壓信號都是“差分”的，因為一個電壓總是相對另一個電壓而言。但大部分情況下，我們會(huì )把“地”做為電壓基準點，從而測得另一個電壓值，這種信號被稱為單端信號。由于是和“地”做比較，單端信號在 PCB 上的表現通常只有一根導線（Track）。
那什么是差分信號呢？區別于傳統的一根信號線一根地線的做法，差分傳輸在這兩根線上都傳輸信號，這兩個信號的振幅相等，相位相差 180 度，極性相反。在這兩根線上傳輸的信號就是差分信號。

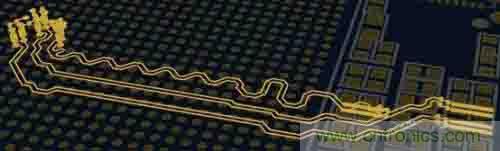

差分信號在 PCB 上的表現會(huì )有兩根導線（Track）。
差分信號的優缺點
優點
1、抗干擾能力強。干擾噪聲一般會(huì )等值、同時的被加載到兩根信號線上，而其差值為 0，即：噪聲對信號的邏輯意義不產生影響。
2、能有效抑制電磁干擾（EMI）。由于兩根線靠得很近且信號幅值相等，這兩根線與地線之間的耦合電磁場的幅值也相等，同時他們的信號極性相反，其電磁場將相互抵消。因此對外界的電磁干擾也小。
3、時序定位準確。差分信號的接受端是兩根線上的信號幅值之差發生正負跳變的點，作為判斷邏輯 0/1 跳變的點的。而普通單端信號以閾值電壓作為信號邏輯 0/1 的跳變點，受閾值電壓與信號幅值電壓之比的影響較大，不適合低幅度的信號。
缺點
若電路板的面積非常緊張，單端信號可以只有一根信號線，地線走地平面，而差分信號一定要走兩根等長、等寬、緊密靠近、且在同一層面的線。這樣的情況常常發生在芯片的管腳間距很小，以至于只能穿過一根走線的情況下。
差分信號布線要求
在 PCB 電路板上，差分走線必須是等長、等寬、緊密靠近、且在同一層面的兩根線。
1. 等長：等長是指兩條線的長度要盡量一樣長，是為了保證兩個差分信號時刻保持相反極性。減少共模分量。
2. 等寬、等距：等寬是指兩條信號的走線寬度需要保持一致，等距是指兩條線之間的間距要保持不變，保持平行。
3. 差分線彼此靠近，靠越近，回路面積越小，走線下面感應電流的回路面積也越小，對 EMI 控制也好。
4. 差分走線要求在同一板層上，因為不同層之間的阻抗、過孔等差別會(huì )降低差模傳輸的效果而引入共模噪聲。
提醒：在 PCB 布線規則中，有一條“關鍵信號線優先”的原則，即電源、摸擬信號、高速信號、時鐘信號、差分信號和同步信號等關鍵信號優先布線。
