共模干擾





差模干擾





電壓電流的變化通過導線傳輸時有二種形態，我們將此稱做“共模”和“差模”。設備的電源線、電話等的通信線、與其它設備或外圍設備相互交換的通訊線路，至少有兩根導線，這兩根導線作為往返線路輸送電力或信號。但在這兩根導線之外通常還有第三導體，這就是“地線”。干擾電壓和電流分為兩種：一種是兩根導線分別做為往返線路傳輸；另一種是兩根導線做去路，地線做返回路傳輸。前者叫“差模”，后者叫“共模”。

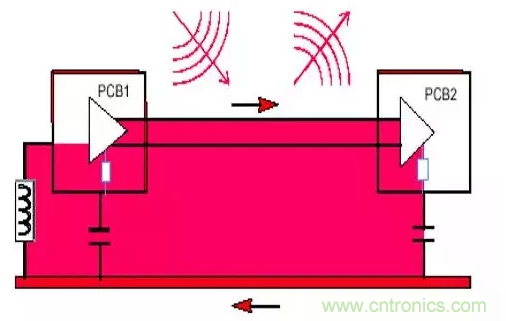

串模干擾（差模干擾）與共模干擾（接地干擾）。以主板上的兩條PCB走線（連接主板各元件的導線）為例，所謂串模干擾，指的是兩條走線之間的干擾；而共模干擾則是兩條走線和PCB地線之間的電位差引起的干擾。





抑制共模干擾的主要方法是應用共模扼流圈。共模扼流圈是共模插入損耗中起主導作用的電感元件。它是在一個磁環/閉合磁路的上下兩個半環上，分別繞制相同匝數但繞向相反的線圈。





差模干擾指的是干擾電壓存在于信號線及其回線之間。干擾回路則是在導線與回線構成的回路中流動。

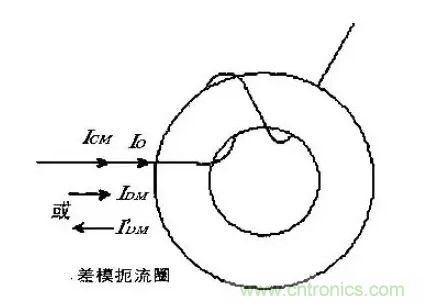

抑制差模干擾的主要方法是應用共差扼流圈。差模扼流圈是差模插入損耗中起主導作用的電感元件。它采用單個繞組結構繞制，而不像共模扼流圈那樣在一個磁芯上采用兩個相同繞組的結構。





什么是共模殘壓



共模電壓(common mode voltage):在每一導體和所規定的參照點之間（往往是大地或機架）出現的相量電壓的平均值?；蛘哒f(shuō)同時加在電壓表兩測量端和規定公共端之間的那部分輸入電壓。



差模電壓（symmetrical voltage）：一組規定的帶電導體中任意兩根之間的電壓。使差模電壓又稱對稱電壓。



在規定波形，標稱放電電流沖擊氧化鋅閥片，閥片兩端測到的電壓峰值，稱為殘壓。殘壓與壓敏電壓的比值，殘壓比。雷擊，閃電會(huì )在輸入/輸出電源線上產生瞬間高壓，大電流，影響用戶設備穩定運行，嚴重時會(huì )造成設備損壞。避雷器按接法分可分為共模接法和差模接法兩種：避雷器接在相線之間或相線與零線之間稱為差模接法，即所謂橫向保護。避雷器接在相線與地線之間或零線與地線之間稱為共模接法，即所謂縱向保護。



來源：網絡(luò )
