【導讀】EMI濾波器與π型濾波器類似，但實際上它是一個雙向LC濾波器。它的作用一方面濾除交流市電竄入的干擾，另一方面濾除開關管所產生的噪聲，防止其進入到輸入電源線造成對電網的污染。

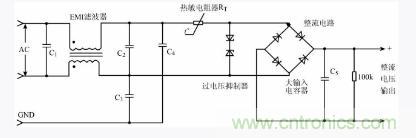

開關穩壓電源一級EMI抗干擾應用電路
開關電源抗干擾電路
1. EMI濾波器
EMI濾波器與π型濾波器類似，但實際上它是一個雙向LC濾波器。它的作用一方面濾除交流市電竄入的干擾，另一方面濾除開關管所產生的噪聲，防止其進入到輸入電源線造成對電網的污染。
與EMI濾波電感器共同組成LC濾波器時所用的電容器C1～C4，通常要選用高頻特性好的高壓薄膜電容器或陶瓷電容器，這些電容器的容量值可在0.005～0.1μF之間選擇，但應注意這些電容器的工作電壓必須滿足要求。
2. 浪涌抑制電路
浪涌抑制電路主要由過電壓抑制器為主構成。通常設置在EMI濾波電感器之后，但在整流濾波電路之前。浪涌抑制是利用EMI濾波電感器的串聯阻抗來防止超過它們額定的瞬間能量。EMI電感器極大地減小了瞬間電壓峰值，并在時間上把它延長，這樣可以提高浪涌抑制電路所用元件的工作壽命。
必須注意：不同的浪涌抑制元件所串聯的內部電阻特性也不一樣。金屬氧化物變阻器（MOV）導通時，電阻值非常高，而半導體浪涌抑制器的電阻值比較低。發生浪涌時，抑制器的電阻值會(huì )影響到加在其上面的額定電壓。例如，180V金屬氧化物變阻器，瞬間電壓可以上升到230V。故在選用濾波電容器和浪涌抑制器時，應考慮到這一點。
3. 整流器保護電路
在電路啟動時，正常的電流脈沖經整流后對已完全放電的C5大電容器進行充電，使電容器的端電壓跳變，從而引起的浪涌電流有可能比平均輸入電流有效值的10倍還大。這樣大的浪涌電流有可能會(huì )導致整流器受損。為此，通?？稍贓MI濾波器的后面接一只熱敏電阻器RT。熱敏電阻器低溫時的電阻值在6～12Ω之間，啟動后，熱敏電阻器被加熱，加熱后的電阻值大約只有0.5～1Ω。
開關穩壓電源兩級EMI抗干擾應用電路
開關穩壓電源兩級 EMI 抗干擾應用電路如圖2-2所示。該電路主要由 L1、R1、C1、C2、L2等組成。這是兩級串聯型共模濾波器，用來對非對稱性和對稱性干擾信號進行抑制。共模濾波器具有雙重濾波作用，既可濾除由交流電網進入機內的各種對稱性或非對稱性干擾，又可防止機內開關電源本身產生的高次諧波進入市電網而對其他電氣設備造成干擾。C1、C2用于旁路差模干擾，L1、L2用于衰減共模干擾。
交流電源電壓經兩級共模濾波器凈化后轉換成無干擾交流電壓，再經整流橋整流、C6濾波后提供給開關穩壓電路。
