【導讀】在電路設計中我們會(huì )經常的用到Y電容，所以對Y電容有個詳細的了解是很必要的。比如Y電容有哪些經常用到的跨接方式，在電路中如何應用？以及這些跨接方式對電路和對接地有什么影響？這里小編為大家一一揭秘。
Y電容的跨接方式是我們在電路設計中經常會(huì )用到的，本文中總結說明了4種常用的連接方式，并且說明了這些跨接方式對電路的影響。

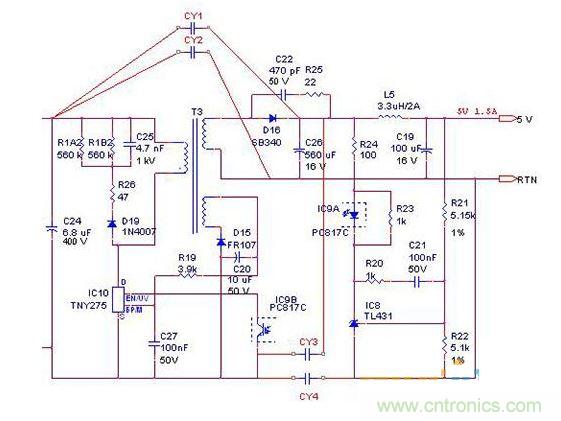

反激拓撲圖
連接方式一般有4種，上面畫了個反激拓撲，其他拓撲也是可以的。
第一種方法是連接到初級高壓和次級輸出正；
第二種方法是連接到初級高壓和次級地線；
第三種方法是連接到初級地和次級正；
第四種方法是連接到初級地和次級地。
注：次級正是指輸出的正端，如果是正激類拓撲是指續流電感的后面。這是一般小功率電源的連接方法，大功率電源由于有地線，沒有漏電流的限制。
[page]
初級接地點的選擇
初級接地點的選擇示意圖
下面我們來看一下針對于初級接地點的選擇。從上圖中我們了解到在可能的情況下盡量選擇2的接地點，從上面L9，L10，L11 分布電感可以看出，如果選擇接地點1在高頻的情況下Y電容回路的阻抗會(huì )變的很大，降低了Y電容的高頻效果。在幾到10幾瓦小功率電源時接1或2區別并不大，甚至不明顯，在幾十瓦以上功率大一些的電源時就比較明顯。
接1還有一個危害，當測試ESD或Surge時，CY4會(huì )流過電流，同樣在L9，L10 上就會(huì )產生電壓，輕則電路有可能誤動作，重則有可能損壞IC。我們還要注意當用控制器加外掛MOS管時，盡量不要把Y電容接到電流檢測電阻兩端，即MOS的下面和采樣電阻和控制器的連接端，原因就是上面說的。有時候受布板或工藝的限制，是沒有辦法直接接電容負端的，只能按1的方法接，這時注意地線的布線要盡量粗、寬、加錫涂厚，這樣可以大大的降低L9、L10、L11等，只要這些電感足夠小一般是不會(huì )有問題的。地線很寬時中間也可以去掉一些銅箔，使其變成多條地線并聯，布成網狀，這樣可以使分布電感更小。
