【導讀】服務器電源是指使用在服務器上的電源（POWER），它和PC電源一樣，都是一種開關電源，指能夠將交流電轉換為服務器所需直流電的電源。
一、前言
服務器電源是指使用在服務器上的電源（POWER），它和PC電源一樣，都是一種開關電源，指能夠將交流電轉換為服務器所需直流電的電源。
服務器電源按照標準可以分為ATX電源和SSI電源等。ATX標準使用較為普遍，主要用于臺式機、工作站和低端服務器；而SSI標準是隨著服務器技術的發展而產生的，適用于各種檔次的機架式服務器。
二、產品應用及工作原理
服務器電源主要應用在數據中心場景中，如服務器、存儲及交換機等IT設備的供電。服務器電源是整個數據中心供配電系統建設的出發點和歸宿點，充分了解服務器電源的容量，冗余方式，制冷要求和能效設計等指標，是建設部署數據中心的硬件基礎。
服務器電源的基本工作原理是將輸入的交流電轉變?yōu)橛行У闹绷麟?，并提供給計算機系統或其他網絡(luò )設備。具體而言，服務器電源包括三個主要部分：整流器、濾波器和穩壓器。整流器把交流電轉換為脈沖形式的直流電，該過程會(huì )產生一些高頻擾動（噪聲）。隨后，濾波器會(huì )濾除這些噪聲，使輸出信號變得更加平穩。最后，穩壓器確保輸出信號具有所需的電壓和電流穩定性。

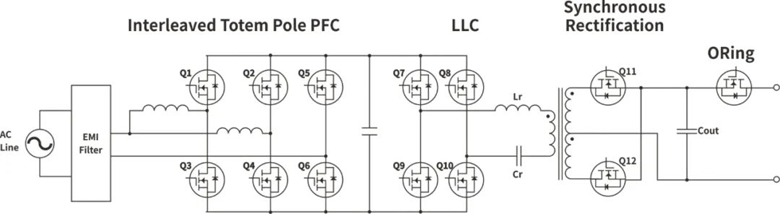

三、典型應用拓撲圖

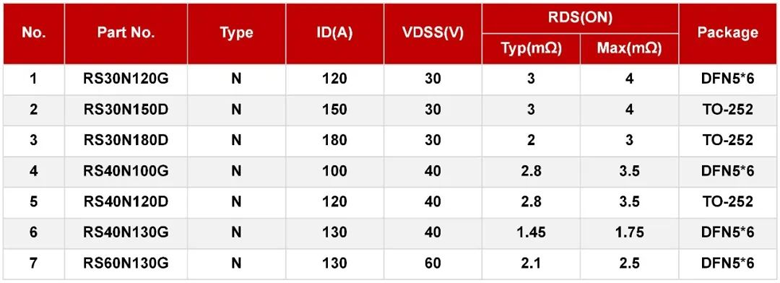

四、 選型推薦
PFC與全橋式LLC電路，推薦使用瑞森半導體超結MOS系列。能有效提高PFC功率因數校正、降低電磁干擾、減少能量損耗和電壓波動，來確保高效、穩定的電源輸出。其優勢如下：
n 極低的柵極電荷(Qg)，大大提高系統效率；
n 極低的Rdson，降低器件溫升；
n 內置FRD優異的反向恢復特性，適合多管應用，提升系統可靠性。
DC/DC同步整流SR線路中經過變壓器降壓后的電源會(huì )通過2顆MOS管進行同步整流。以瑞森半導體型號RS60N130G 為例，MOS耐壓值為60V，導通電阻2.1mΩ，能夠在導通狀態下承受高達130A的最大導通電流，為降壓后的電源提供了充足的裕量。而ORing位置一般選用30V/40V的低壓MOS， 推薦使用瑞森半導體低壓MOS系列。
免責聲明：本文為轉載文章，轉載此文目的在于傳遞更多信息，版權歸原作者所有。本文所用視頻、圖片、文字如涉及作品版權問題，請聯系小編進行處理。
