運算放大器是具有很高放大倍數的電路單元。在實際電路中，通常結合反饋網絡(luò )共同組成某種功能模塊。它是一種帶有特殊耦合電路及反饋的放大器。目前，運算放大器被廣泛應用于電子行業中，但是如果在使用運算放大器的過程中不“遵守”一些規則，可能會(huì )造成嚴重后果。下面談?wù)勎矣眠\算放大器的一點體驗和經驗。

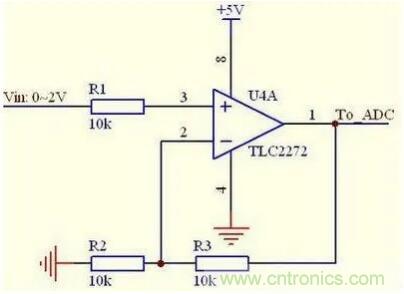

1.運算放大器的輸出電壓?jiǎn)?wèn)題
目前市場上的運算放大器依然存在一些不可避免的缺陷，輸出電壓很難達到其理想的電源電壓（空載情況下可以達到電源電壓）。而且實際應用中，輸出電壓都會(huì )帶有一定的負載，負載越大，其電壓損耗越大。那么這個時候如果引入負電源，其電壓輸出就能夠達到理想的電源電壓范圍。

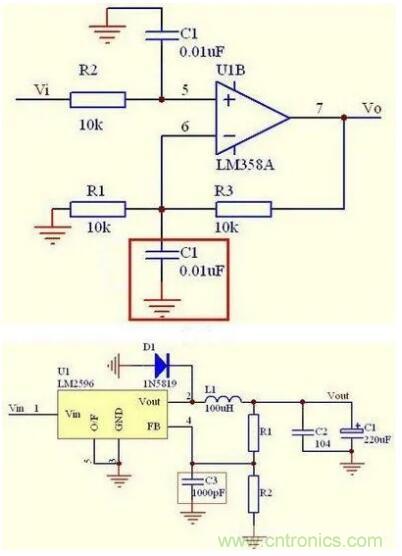

2.運算放大器反饋回路千萬不能并接電容
如果一個用于直流信號放大的電路，為了去耦，不小心把電容并接到了反饋回路，反饋信號的相位發生了改變，很容易就會(huì )發生振蕩。所以，在放大電路中，反饋回路不能加入任何影響信號相位的電路。
3.反饋回路的Layout注意事項
反饋回路的元器件必須要靠近運算放大器，而且PCB走線要盡量短，同時要盡量避開數字信號、晶振等干擾源。反饋回路的布局布線不合理，則會(huì )容易引入噪聲，嚴重會(huì )導致自激振蕩。
4.運算放大器輸入電壓限制
眾所周知，電子元器件都是在特定的輸入電壓范圍內正常工作的，運算放大器當然也不例外。如果運算放大器的輸入電壓超出范圍，那么運算放大器就會(huì )出現工作不正常的現象，甚至一些更嚴重的情況。
5.運算放大器使用必須重視電源濾波
運算放大器的電源濾波不容忽視，電源的好壞直接影響輸出。特別是對于高速運算放大器，電源紋波對運算放大器輸出干擾很大，弄不好就會(huì )變成自激振蕩。所以最好的運算放大器濾波是在運算放大器的電源腳旁邊加一個0.1uF的去耦電容和一個幾十uF的鉭電容，或者再串接一個小電感或者磁珠，效果會(huì )更好。
結 語
只要合理的使用運算放大器，便不用擔心使用運算放大器帶來的問題。目前隨著國內智能穿戴、便攜電子設備空前發展，運算放大器的應用范圍將會(huì )得到進一步提升。
