1.前言



有源鉗位正激（ACF）控制器在高頻dc-dc模塊中很受歡迎：近零電壓開關、減小尺寸的磁性器件和高能效的設計是ACF的特點。如果設計功率級需要注意任何高功率設計，那么從轉換器的控制-輸出傳遞函數可以很好地了解補償策略，以滿足交越和相位裕度等設計目標。本文將先論述ACF傳遞函數，然后再給出一個典型的補償示例。



2.功率級運行

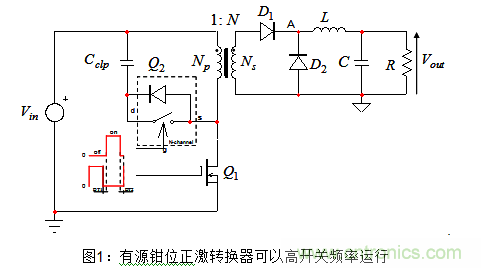

圖1顯示的是一個ACF的簡化電路圖，其具體運行細節可見參考文獻[1]。正常情況下，晶體管Q1在經典的正激轉換器中工作，但當它關斷時，其退磁過程會(huì )涉及到鉗位電容Cclp和初級電感Lmag之間的諧振周期。一部分存儲在磁化電感中的能量會(huì )將漏極連接處的集總電容轉移，同時VDS(t)上升，直到找到流過Q2體二極管的路徑。然后，通過在零電壓開關（ZVS）條件下導通Q2，使后者短路：現在，Q1的漏極被鉗位到Vin加Cclp的電壓Vclp?？紤]到Lmag和Cclp之間的諧振周期，循環電流最終會(huì )反轉，并流過Q2（導通狀態）和磁化電感Lmag。





在某個點，控制器將指示Q2開通，迫使電流離開包括Cclp在內的網格，自然地流過輸入源Vin和漏極集總電容：漏極節點開始下降，直到一個新的開關周期，從而降低了導通損耗。

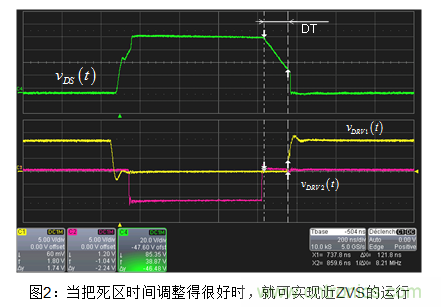

如圖2所示，在MOSFET轉換之間插入了一個死區時間，從而提供了產生漏源諧振周期的時間，該周期現在涉及Clump的Lmag，以達到一個谷點。在某些運行條件下（較小的輸出電流），漏波觸地會(huì )導致零導通損耗。



3.傳遞函數



在補償轉換器或任何系統之前，您需要功率級的控制-輸出傳輸函數。換句話說，如果您想用正弦波來激勵控制輸入，這里指的是脈寬調制器（PWM），那如何通過功率級來傳輸信息，并在輸出中產生響應呢？將響應與激勵聯系起來的數學關系就是我們需要的傳遞函數H。

公式(1)導出了電壓模式下ACF的控制-輸出傳遞函數，通過四階多項式描述了該轉換器：





方程由兩個部分組成：左邊是經典正激轉換器項，其中：





公式(1)中的第二項表示有源鉗位電路的增加，以及圍繞Cclp和Lmag建立諧振網絡(luò )的影響：





在這些表達式中，rL和rC分別表示輸出電感（Lout）和電容（Cout）等效串聯電阻（ESR），ron1表示主開關晶體管rDS(on)，ron2表示有源鉗位晶體管rDS(on)，N表示變壓器匝比，D0表示靜態占空比。

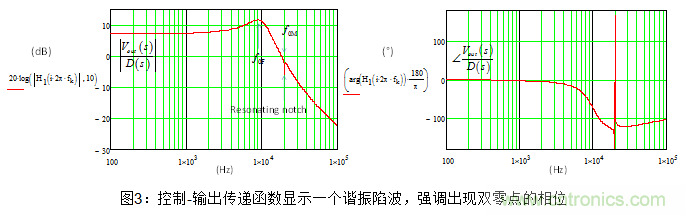

根據該表達式，我們可獲得10-Hz至100-kHz頻率范圍的幅值和相位響應的波特圖（如圖3所示）。各器件的值即為由安森美半導體的NCP1566參考文獻[2]供電的3.3-V/30-A dc-dc模塊的值。有源鉗位部分是特意非阻尼的，并假定Q2是低rDS(on)的MOSFET。

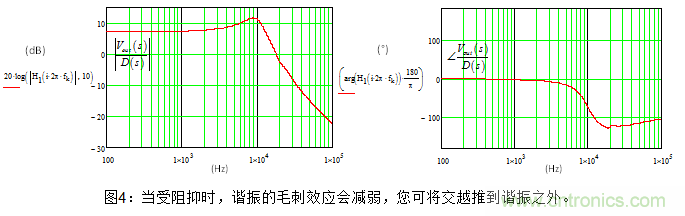

當頻率達到公式(3)所描述的諧振時，您可觀察到受相位嚴重失真影響的幅值毛刺。幅值下降歸因于一次側諧振電流的突增，這導致了一次側功率MOSFET Q1的壓降。如公式(1)中右側項所示，此壓降會(huì )從輸入電壓Vin中減去，并創(chuàng )建可觀察到的響應陷波。根據參考文獻[3]和文獻[4]的建議，選擇一個在Lmag-Cclp的最小諧振頻率之前的交越點是明智的，因為此時存在嚴重的相位滯后。但是，如果在有源鉗位電路中施加適當的阻尼，則可以擴展交越。如參考文獻[5]所示，在瞬態條件下，必須仔細研究這種決策對主MOSFET漏源峰值電壓的影響。圖4顯示相同的傳遞函數，現在被Q2的2.5-ΩrDS(on)所抑制：幅值和相位響應非常接近經典正激轉換器的幅值和相位響應，而且可以在諧振陷波之外選擇fc。





4.脈寬調制器

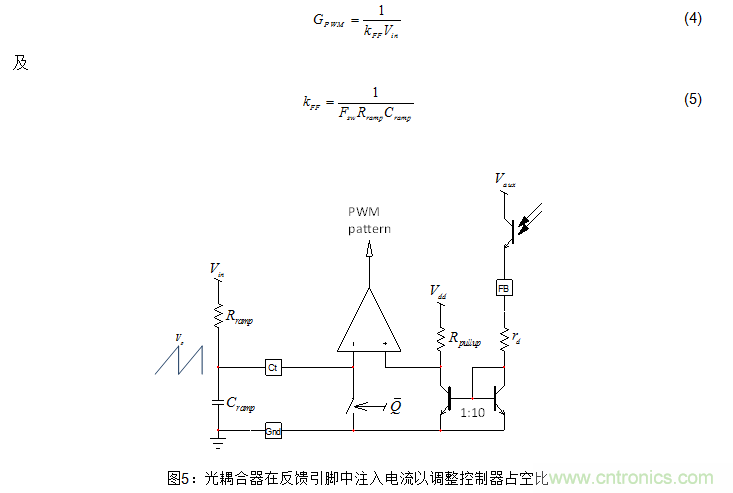

公式 (1)中給出的表達式不包括PWM模塊的影響。在一個隔離開的dc-dc轉換器中，調節回路位于二次側，光耦合器會(huì )偏置控制器反饋引腳來控制占空比。在大功率轉換器中常見的一種方案是并聯調節器：光耦合器不是通過公共發射極配置將引腳拉低至接地，而是通過發射極連接控制器并注入電流。此電流在內部呈鏡像，可以拉低一個由50kΩ電阻加載的內部節點。這種電壓偏置PWM比較器，可確保穩壓。當輸入動態電阻壓降較小時，由于準恒定VCE電壓，該技術使米勒效應最小化：光耦合器極被推到更高的頻率，避免閉環時發生問題。動態電阻rd=400Ω，但對頻率分析不產生影響。如果將電容反饋引腳接地，則會(huì )產生影響。但是，除此配置之外，阻抗需為ac，因為單獨的光耦合器可以調節輸入電流。此電流被10除（單位記為div），并通過拉高阻抗，調節內部操作點。



在倒相引腳上，定時電容Cramp由取決于輸入電壓的電流充電。因此，模擬鋸齒波的斜率將與輸入電壓有關，隨著Vin變化而動態地改變增益。此配置實現我們所謂的前饋操作?？赡茱@示參考文獻[6]該調制單元的小信號增益等于：







在公式(1)中，您可看到在方程的右邊出現了Vin，表示傳輸函數的直流增益（s=0）將隨輸入電壓的變化而變化。因此，交越頻率和穩定性也許都會(huì )受到影響。通過PWM傳遞函數（公式(4)），分母中的Vin抵消了輸入電壓的影響，在輸入范圍內穩定了環路增益和交越頻率。



5.Type 3補償器



為設計ACF轉換器的環路增益，我們需要將PWM模式激勵因子D(s)與觀察到的變量Vout(s)響應聯系起來的傳遞函數。我們將通過極點-零點位置應用選定的設計策略，以確保轉換器的強固性和良好的瞬態響應。



圖6表示含一個Type3補償器的典型架構，Type3補償器采用光耦合器隔離。該光耦合器本身受電流傳輸比(CTR)和極點的影響，極點的位置取決于負載電阻。在本應用中，分流調節反饋輸入讀取光耦合器電流。負載電阻是rd且相當小，這意味著我們必須描述一個相當高頻率的光耦合器極點，以便之后中和它參考文獻[7]。這里注意，LED連接到二次側的一個安靜的Vcc點（或輔助電壓Vaux），與Vout完全交流耦合。需要注意這一點，否則會(huì )產生快速的通道，使補償器參考文獻[7]的頻率響應失真。LED中的交流電流（忽略其動態電阻）由下式給出：





Zf和Zi 是圖6中所圈部分的阻抗。從這兩個網絡(luò )中，我們可用快速分析電路技術參考文獻[8]來推斷我們想要的傳遞函數零點的位置。在Vout有激勵的情況下，需要怎樣的Zf和Zi 阻抗組合，才能使輸出VFB為零？





有兩個條件：



1． 當Vout在sz處調諧時，Zi幅值無窮大，則VFB(sz) = 0 V。Zi由分子和分母D(s)組成。當D(sz) = 0時，這個阻抗無窮大。因此，這個一階網絡(luò )的極點是我們想要的零點。影響Zi的時間常數是通過暫時斷開C3和“觀察”通過其連接端子提供的電阻來獲得的。在我們的思維中，時間常數是，網絡(luò )極點或傳遞函數零點就僅是。



2． 當R2和C1串聯構成變換短路時，輸出也為零。這個阻抗被定義為。您可以通過得到零點，從而定義了第二個零點位置在。接下來，我們可根據公式更新公式(7)。
