【導讀】要降低的NB-IoT產品的功耗，需要在產品設計過程中選擇低功耗的器件。電源是整個產品的動力，因此，選擇效率高、性能符合產品功耗特性的DC/DC模塊是非常重要的。
當然，在選擇合適的DC/DC模塊時，工程師首要的選擇依據是產品手冊。但手冊上標稱的都是典型指標。在與設計的電路相匹配時，可能會(huì )出現一些偏差，影響電路的特性。在這種情況下，工程師就希望有手段對DC/DC模塊的性能進行一些參數的驗證。
但要建立起驗證環境絕對不是簡單的事情。需要包括示波器、萬用表、電子負載、直流源等諸多的測試設備，而且由于功率小，需要的精度比較高，有時甚至還需要軟件控制。這足以讓一名工程師感到崩潰！
如果你手中有N6705C+ N6781A, 再加上一個其它的模塊，恭喜你， 你已經具備了驗證小功率DC/DC模塊的最便捷和有效的手段！

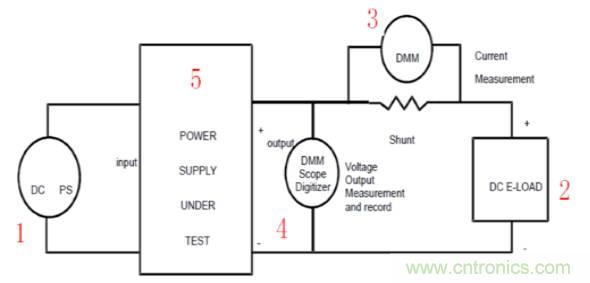

DC/DC的測試框圖

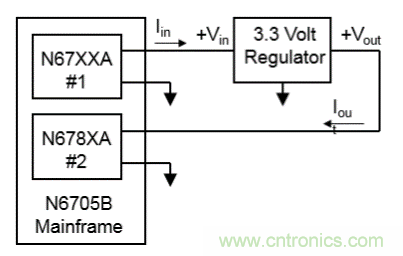

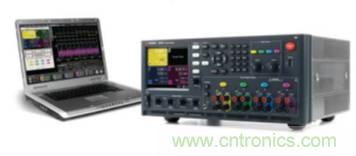

在N6705C + N6781A，再加上一個模塊，就全部搞定
大家肯定很熟悉DC/DC的測試方法框圖。由于在N6705C中，有內置的高分辨率數字化儀、高精度電壓表、電流表、帶有功率的任意波形發生器、再利用一個直流模塊Vin，N6781A充當負載模塊，在14585A軟件的控制下，即可構成了一套小功率DC/DC的高精度測試系統。而且無需編程，分分鐘完成一系列的測試和評估！
讓我們一起看看N6705實測某DC-DC模塊從靜態、空耗、開/關時間、負載效應、源效應、效率分布曲線以及紋波抑制比等參數測試的結果。

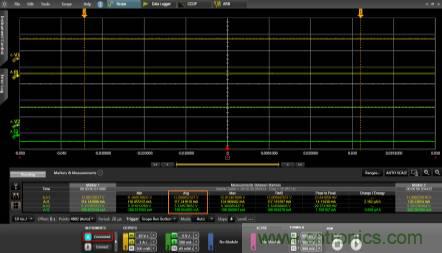

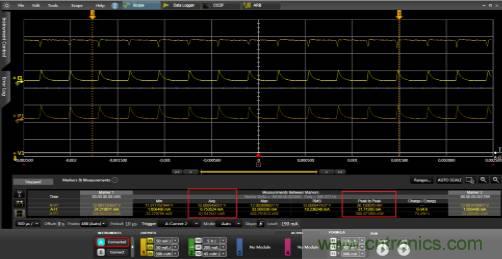

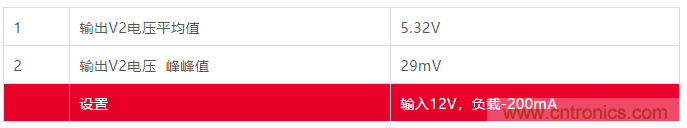

1 DC-DC靜態輸出性能
測試描述：輸入12V正常工作電壓，測試輸出電壓大小。

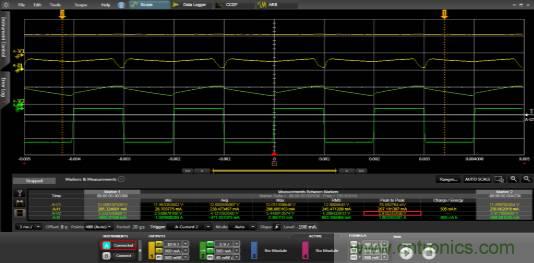

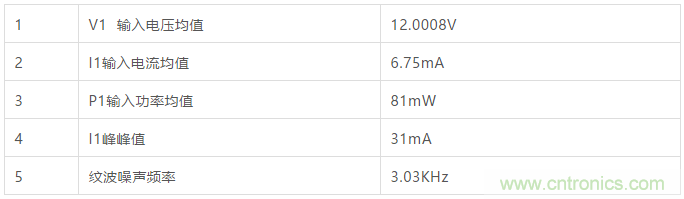

2 DC-DC 空耗
測試描述：輸出端未連接任何負載的情況下，測試輸入端的電壓和功率。

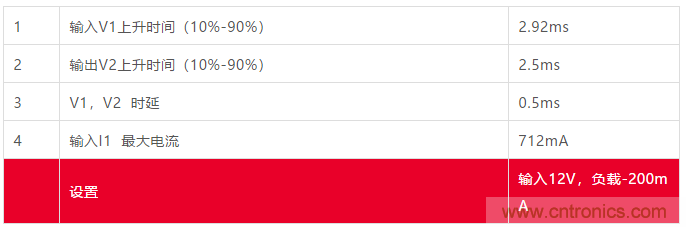

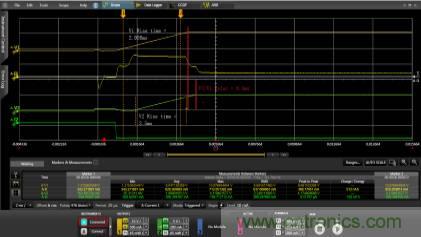

3 DC-DC 開機參數
測試描述：測試輸入電壓上電時的浪涌電流及輸入，輸出電壓上升時間和時延。

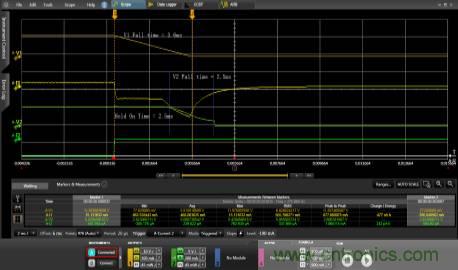

4 DC-DC 關機參數
測試描述：測試關機時輸入端浪涌電流及輸入、輸出電壓下降時間和時延

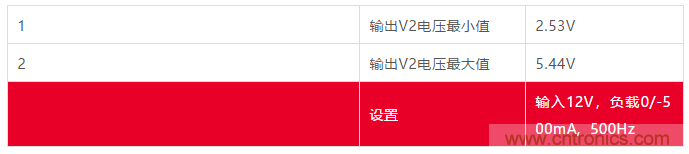

5 DC-DC 負載效應
測試描述：輸出負載變化時，測試輸出電壓波動和穩定性。

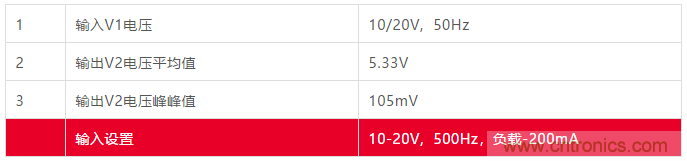

6 DC-DC 源效應
測試描述：輸入電壓變化時，測試輸出電壓波動和穩定性。

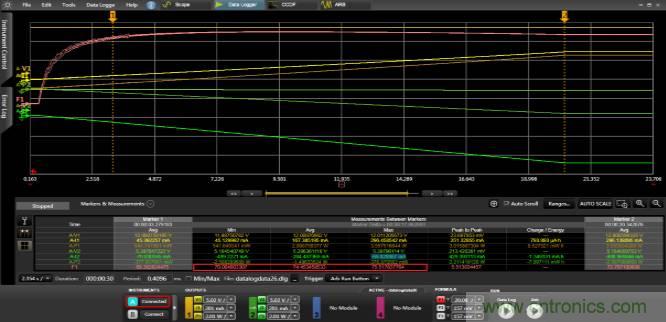

7 DC-DC效率隨輸出功率分布曲線
測試描述：對輸出功率進行調節，測試輸出功率與輸入功率比值，即效率隨輸出功率變化。在以下這張測試截圖中， 我們看到有7條曲線： 輸入的電壓、電流和功率； 輸出的電壓、電流和功率， 以及最上面這條橘黃色的效率曲線。

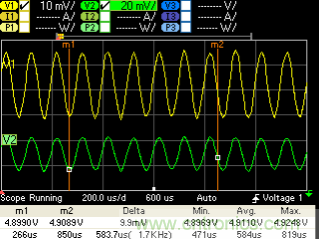

8 DC-DC紋波及噪聲抑制比
測試描述：在源端注入特定幅度頻率的紋波噪聲，同時在輸出端測量紋波的幅度值，并計算紋波抑制比。
所以，N6705C不僅是低功耗的神器，它的大名是“直流電源分析儀”，用它來分析一個DC/DC二次電源，手到擒來 ！
