【導讀】剛入EMC坑的很多小伙伴，在面對EMC問題，很多時候應該都會(huì )覺的無從下手，或者毫無頭緒。至此，為何不反過來從測試得出的數據進行推測分析，下面就列舉幾個常見的EMI輻射問題分析思路。
一 有規律的單支信號
有規律的單支信號，大部分都是時鐘信號。因為時鐘是一個穩定的單一頻率信號，所以在頻率上呈現為一根根的單支，且DB也不會(huì )太低，大多數時鐘超標的同時，它的倍頻也會(huì )呈現相應的狀態。

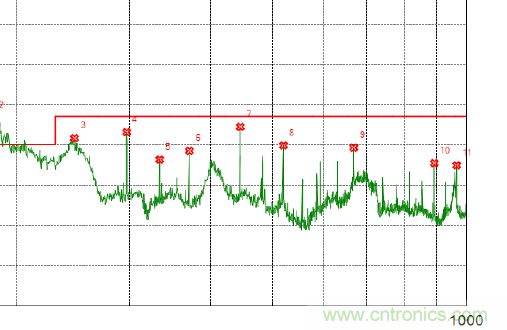

因此，在分析數據的時候，只要對比每個單支之間的差數，基本可以確定問題點。例如：48.15MHZ的時鐘問題！最后6號點和5號點的頻率是337.05 MHz與385.2 MHz[385.2-337.05=48.15],且第11號點為 963MHz=48.15MHz X 20。

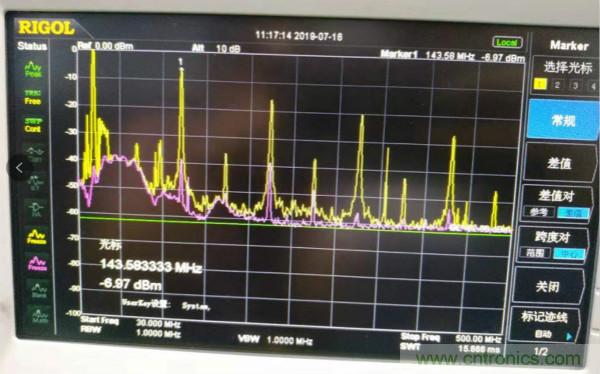

在確定問題點后，再在原理圖上或者PCB圖上，找到相關時鐘信號，然后在電路板上用頻譜進行排查和確認，可以很快確定問題電路并進行改正。例如下圖就是利用頻譜在EUT上實測得到的頻譜圖，與上圖測試數據的點基本吻合。[143.58MHz=48.15MHz X 3]
對于此類問題可以采用展頻方法來進行改善，效果也是十分明顯。
二 低頻大波浪信號

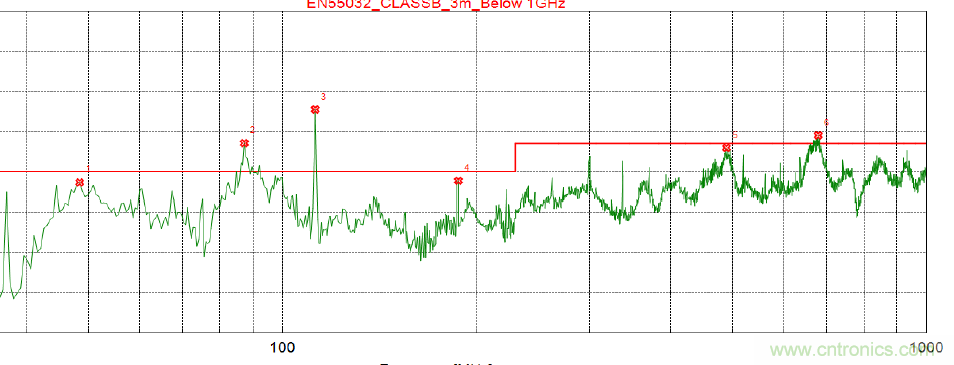

除開時鐘信號的單支問題外，常見的還有低頻大包絡(luò )，如上圖所示，這類低頻大包絡(luò )一般對應的是離散信號，也就是頻率變化范圍比較大，且頻率比較低的電路。綜合上述，一般都是低頻信號電路，例如電源電路。

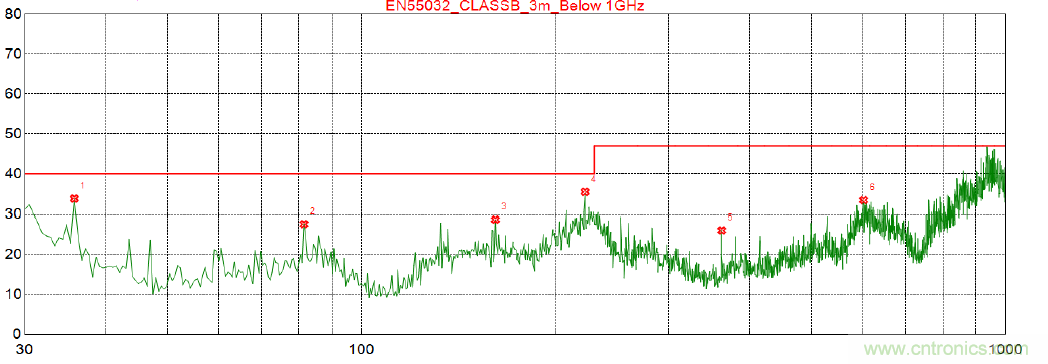

上圖是一開關電源在整機中的EMI測試數據圖，仔細觀察可以發現此圖中，“低頻”段的噪聲整體偏高，對電源模塊單獨進行測試，數據如下圖所示，兩圖的峰值線基本一直，所以可以鎖定問題點就是電源問題。
三 雜散無規律信號

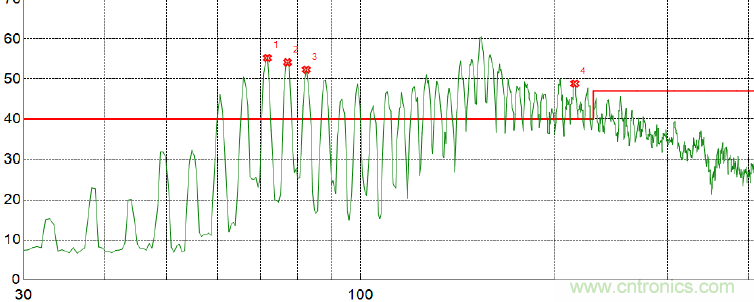

此外，還有一類波形，如上圖所示，雜亂無章，且整體DB都較高，比較常見的就有有刷電機產生的噪聲。這類問題比較難以直接下手，需要一步一步進行分析判斷。
此類現象主要是由于電機內部碳刷在不斷的換向拉弧所產生，整改手段比較常見的就是加電容電感，但是電容與電感的搭配使用也不能有效的抑制這類整體超標都很?chē)乐氐牟ㄐ巍?/div>
在此基礎上，可以針對高頻部分再進行二級濾波，這里使用BDL進行二級濾波后，測試發現整體數據都有所下降。
四 整體底噪高

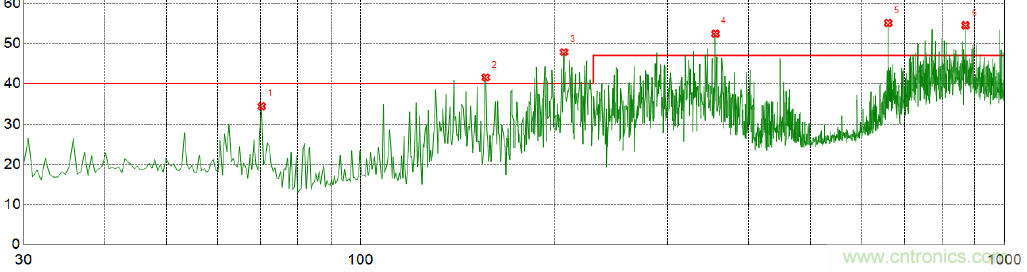

還有一類波形與電機波形很類似，數據卻沒有那么雜亂無章， 但是整體底噪都偏高。

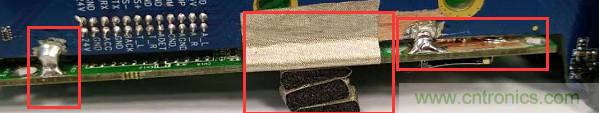

在對被測設備進行分析的時候發現兩個模塊僅有單點GND進行接觸，且板子本身跨度較大，對其進行多點接地后，測試發現數據有明顯下降！
為此面對EMC問題不要過于迷茫和畏懼，試著從結果進行逆向分析，一步一步的鎖定解決問題。在面對人生困難時，亦是如此，不要畏懼和退縮，一點一點的解決戰勝它。
