8月13日，芯?？萍迹ü善贝a:688595）人機交互產品經理廖文忠做客創(chuàng )易棧直播間，和美女主播墨墨搭檔為大家答疑解惑，吸引了近6000人次觀眾參與線上互動。





TWS人機交互發展歷史



2016年，Apple革新發布第一代AirPods，開創(chuàng )TWS人機交互起點，產品加入光學入耳、敲擊等傳感技術，帶來驚艷的用戶體驗。隨著Apple AirPods不斷迭代演進，國內外更多品牌開始跟進，TWS產品技術全面開花。最近兩年，隨著主動降噪功能的向下延伸，更人性化的人機交互功能也一起延伸到中低端品牌，相信不久的將來會(huì )不斷普及大眾。



入耳檢測、觸控優劣勢分析

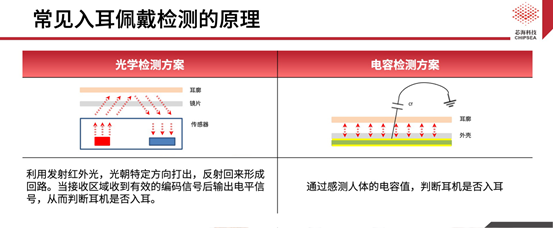

目前市面上常見的入耳檢測方式有兩種：光學檢測及電容檢測。光學檢測主要利用發射紅外光，紅外光接觸到耳道內壁后反射回來形成回路，以此判斷耳機是否入耳。電容檢測則是通過感測人體的電容值，通過是否達到閾值判斷耳機是否佩戴成功。光學檢測不受溫度變化影響，相較電容方案測量精度更高，功能更穩定，但體積大、對防水及位置等生產組裝工藝的要求高、功耗高、成本高。電容檢測方案安裝簡單，防水以及外觀不受影響、功耗比光學低一半左右、成本低，但檢測受環境溫度變化影響大，出汗及接觸到水時容易引起誤判。

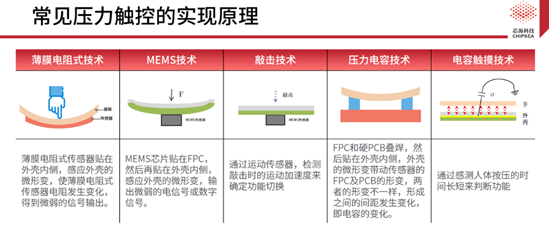

常見壓力觸控主要有五種技術：薄膜電阻式技術、MEMS技術、敲擊技術、壓力電容技術、電容觸摸技術。薄膜電阻式技術的生產工藝成熟簡單、線性壓力輸出、對制程的要求低，但成本較高，是目前業內品牌廠商普遍運用的技術。MEMS技術相比薄膜電阻式方案的成本低，但生產安裝較麻煩。壓力電容技術結構簡單、成本低，但電容變化小，按偏可能會(huì )造成失效，影響用戶體驗。電容觸摸技術成本便宜，但通過按壓時間長短來判斷功能，體驗差。





多、快、好、省的三合一單芯片解決方案

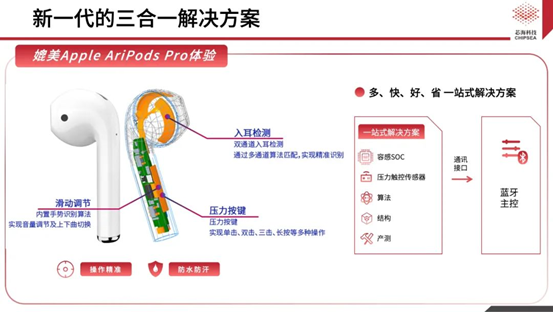

通過前面的介紹，我們可以看到目前人機交互方式存在各式痛點。早已涉足TWS行業的芯?？萍?，憑借多年的技術經驗積累，持續發力TWS耳機領域，并將以TWS為代表的可穿戴設備列為公司未來的重要戰略發展方向。公司持續在TWS人機交互上創(chuàng )新，主要表現在四個方面，首先產品檢測精度越來越高，靈敏度高，抗干擾強；其次運算能力越來越快，適用更復雜的結構算法；然后功耗越來越低，整機續航時間更長；以及集成度越來越高，體積小更易堆疊。芯?？萍夹峦瞥龅腃SA37F72可以單芯片實現入耳檢測、滑動調節、壓力按鍵功能。通過差分測量以及基線跟蹤等算法，可以不受溫度變化、水、汗的影響，精準識別入耳佩戴檢測；通過內置手勢識別算法實現音量調節及上下曲切換；支持常用的薄膜電阻式、CAP、MEMS等多種壓力傳感器，實現單擊、雙擊、三擊、按壓等多種操作，達到媲美Apple AriPods Pro的體驗。







CSA37F72集成了16Bit SAR ADC，支持6路全差分或12路單端輸入、支持12通道CAP檢測、集成PGA，支持1~1024倍增益。資源豐富，I2C/UART接口，支持在線調試和升級。



基于CSA37F72芯片的“多、快、好、省”三合一單芯片解決方案，提升TWS耳機的交互體驗，為客戶帶來創(chuàng )新的產品競爭力。



“多”指的是產品亮點多，擁有超低功耗、檢測精度高、內置多種算法、資源豐富、小封裝五大核心亮點。超低功耗，按壓檢測：12.5uA@10H，入耳檢測：8uA；檢測最小壓力信號3uV，力度識別分辨率可達1g；內置經過大批量檢驗的算法（降噪、漂移補償、溫度補償算法、校準算法、基線跟蹤算法、防誤觸等算法）；模擬前端適配CAP/MEMS/薄膜電阻式等傳各類感器，具有大容量的FLASH、RAM和IO資源，適配各多場景；TWS耳機體積小、重量輕，采用晶圓級封裝，在業內形成性?xún)r(jià)比優勢。





“快”指的是一貼一掃的快捷生產流程?？蛻?hù)在選用一款產品時往往會(huì )擔心生產效率和良率的問題，公司一貼一掃的快捷生產流程完美解決客戶顧慮。“一貼”指的是將入耳、滑動、按壓傳感器貼到TWS耳機外殼內側；現在很多產線上都有MES系統，“一掃”指的是接上主板后，用掃碼槍掃描傳感器上的產品條碼，PC端的校準軟件會(huì )自動進行入耳、壓控校準的工作流程，把信號讀完后再返回到芯片進行自動校準，電腦顯示PASS后即可使用，快速簡捷完成生產流程。

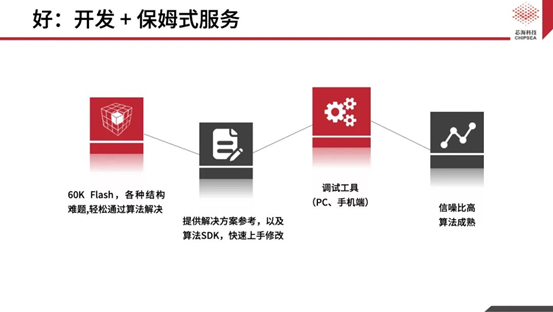

“好”指的是好開發及保姆式的服務支持。嵌入式開發人員都知道，壓縮程序空間既費時又費力，是開發的一大痛點，CSA37F72擁有寬裕的Flash空間，可以自在的進行嵌入式開發，各種結構難題，輕松通過算法解決；提供解決方案參考，以及算法SDK，可快速上手修改；調試工具可通過PC端、手機端進行調節，更方便快捷；經過大批量檢驗，信噪比高，算法成熟；此外，公司擁有強大的技術服務支持，規范的指導文檔，真正做到貼心的保姆式服務支持。

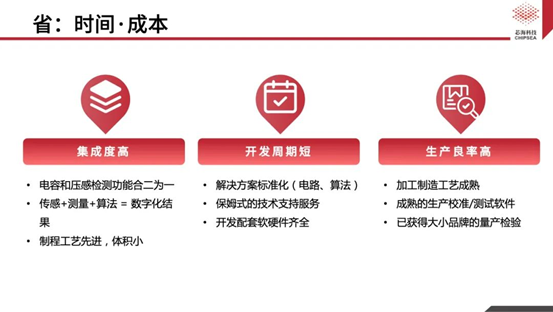

“省”指的是省時間、省成本。大家都知道開發的人力成本很高，CSA37F72集成了CAP、壓感兩種測量方式，以及有豐富的資源，單芯片可以完成TWS的入耳、滑動、按壓功能，并有成熟的算法提供，工程師只需基于此修改個性化，能夠做到高效開發。從物料成本角度看，把兩顆芯片的功能集成到一顆芯片，能有效減少加工、貼片、生產、制造、采購、倉儲等各方面的成本，性?xún)r(jià)比更高。





百聞不如一見，下面通過一小段視頻觀看TWS三合一單芯片解決方案人機交互演示及信號波形變化。



持續推動TWS創(chuàng )新

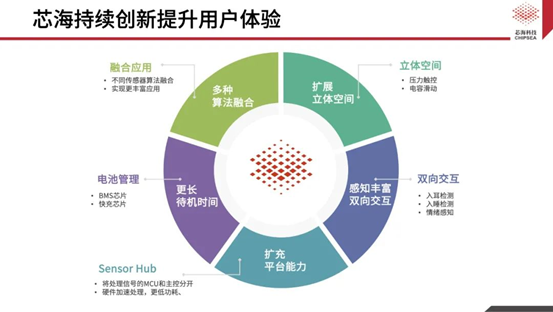

公司持續發力TWS耳機領域，未來提供更豐富的感知產品測量生命體征相關參數，通過融合算法，實現更豐富的應用，比如睡眠檢測、情緒感知等。除了在健康及人機交互不斷發展外，在電池管理上提供BMS及快充芯片產品，讓TWS耳機擁有更安全更快速的充電體驗，以及更持久的續航時間?？纱┐黝I(lǐng)域是公司重要的戰略發展方向，未來，芯?？萍紝⒃谛盘栨淢CU領域持續深耕，豐富產品類型，進一步提升用戶體驗，為未來TWS的智能升級賦能。
