為MEMS實現有線物理層接口的常見挑戰包括管理EMC可靠性和數據完整性。但是，在RS-485/RS-422長電纜上分布SPI之類的時鐘同步接口，同時在相同的雙絞線（虛假電源）上部署電源和數據時，會(huì )帶來更多挑戰。本文討論以下關鍵問題，并就物理層接口設計提供建議：



●  管理系統時間同步

●  推薦的數據速率與電纜長度

●  適用于共用電源和數據架構的濾波器設計和仿真

●  虛假電源結構中的無源元件性能權衡

●  元件選擇和系統設計窗口

●  試驗性測量



時間同步和電纜長度



設計SPI至RS-485/RS-422鏈路時，電纜和元件會(huì )影響系統時鐘和數據同步。在長電纜中傳輸時，SCLK信號會(huì )在電纜中產生傳播延遲，100米長的電纜會(huì )延遲約400ns到500 ns。對于MOSI數據傳輸，MOSI和SCLK會(huì )被電纜延遲同等時間。然而，從從機MISO發送到主機的數據會(huì )出現兩倍傳播延遲，因而不再與SCLK同步?？赡艿淖畲骃PI SCLK基于系統傳播延遲設置，包括電纜傳播延遲，以及主機和從機元件傳播延遲。



圖1展示系統傳播延遲如何導致SPI主機上出現不準確的SPI MISO采樣。對于沒有采用RS-485/RS-422電纜的系統，MISO數據和SPI SCLK會(huì )以低延遲或無延遲同步。對于采用了電纜的系統，SPI從機上的MISO數據與SPI SCLK之間存在一個系統傳播延遲，如圖1中的tpd1所示?；氐街鳈C的MISO數據存在兩個系統傳播延遲，如tpd2所示。當數據由于電纜和元件傳播延遲而右移時，會(huì )發生不準確的數據采樣。

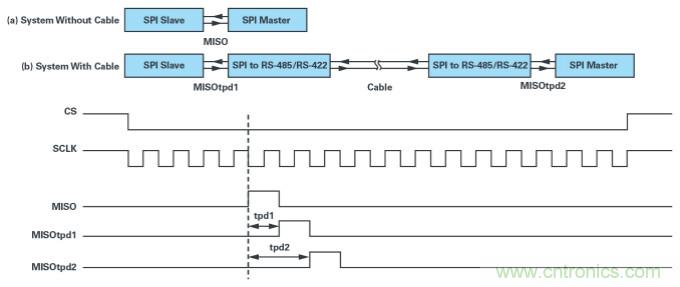

圖1.采用與不采用RS-485/RS-422長電纜的系統的MISO數據和SPI SCLK同步。



為了防止出現不準確的MISO采樣，可以縮短電纜長度、降低SPI SCLK，或者在主控制器中實施SPI SCLK補償方案（時鐘相位偏移）。理論上，系統傳播延遲應該小于SCLK時鐘周期的50%，以實現無錯通信；在實踐中，可以將系統延遲限值確定為SCLK的40%，這可以作為一般規則。



圖2針對1.1部分中描述的兩個SPI至RS-485/RS-422設計提供SPI SCLK和電纜長度指南。這種非隔離設計使用了ADI公司具備高速EMC穩健性的小型RS-485/RS-422器件（ADM3066E和ADM4168E）。這種隔離設計還采用了ADI公司的iCoupler®信號和電源隔離ADuM5401器件，可以為SPI至RS-485/RS-422鏈路提供更高的EMC穩健性和抗噪聲干擾性能。這種設計會(huì )增加系統傳播延遲，導致不可在更高的SPI SCLK速率下運行。在更長的電纜（超過30米）中傳輸時，強烈建議增加隔離，以幫助消除接地回路和EMC事件的影響，例如靜電放電(ESD)、電快速瞬變脈沖群(EFT)，以及與數據傳輸電纜耦合的高壓浪涌。當電纜長度達到或超過30米時，隔離和非隔離設計的SPI SCLK和電纜長度性能相似，如圖2所示。

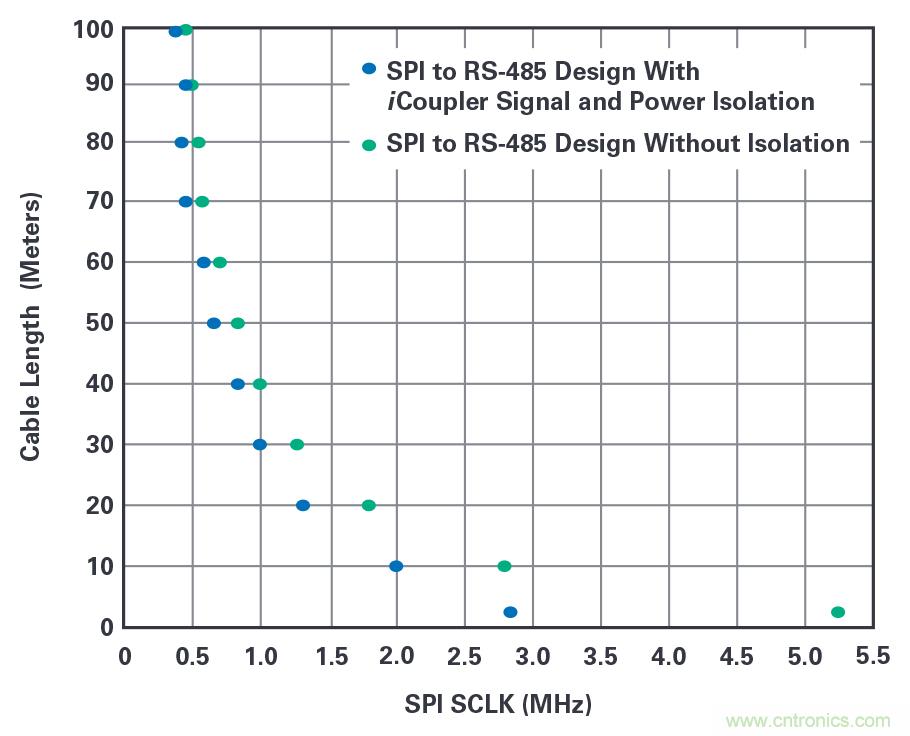

圖2.針對隔離和非隔離設計的SPI SCLK和電纜長度指南。



虛假電源



背景知識



虛假電源將電源和數據部署在一根雙絞線上，在主機和從機之間實現單電纜解決方案。將數據和電源部署在同一根電纜上，可以在空間有限的邊緣傳感器節點上實現單連接器解決方案。



電源和數據通過電感電容網絡(luò )分布在單根雙絞線上，具體如圖3所示。高頻數據通過串聯電容與數據線路耦合，可以保護RS-485/RS-422收發器免受直流總線電壓影響，如圖3a所示。圖3所示為通過連接至數據線路的電感連接至主機控制器的電源。如圖3b所示，5V直流電源對交流數據總線實施偏置。在圖3c中，電流路徑顯示為從機和主機之間的IPWR，使用電纜遠端基于狀態監控(CbM)的從機傳感器節點上電感從線路中獲取電源。



圖3.虛假電源物理層的交流和直流電壓電平。



高通濾波器



在本文中，假設將虛假電源電感電容網絡(luò )部署到兩根電纜中，這會(huì )部署SPI MISO信號的RS-485/RS-422轉換。圖4描述主機和從機SPI至RS-485/RS-422的設計，以及SPI MISO數據線的虛假電源濾波器電路。濾波器電路采用高通電纜，所以要求傳輸的數據信號不能包含直流內容或極低頻率的內容。



圖4.SPI至RS-485/RS-422設計和虛假電源濾波器電路。



圖5所示為二階高通濾波器電路，這是對圖4的簡化演示。RS-485/RS-422發射器的電壓輸出標記為VTX，R1具備15Ω輸出電阻。R2為30 kΩ，是RS-485/RS-422接收器的標準輸入電阻。電感(L)和電容(C)值可以選擇，以匹配所需的系統數據速率。



選擇電感(L)和電容(C)值時，需要考慮最大的RS-485/RS-422總線壓降和壓降時間，如圖6所示。存在一些標準，例如對于單根雙絞線以太網2，指出的最大可允許壓降和壓降時間如圖6a所示。對于有些系統，最大的可允許壓降和壓降時間值可能更大，受信號極性交越點限制，如圖6b所示。



壓降和壓降時間可與圖5中的仿真配對，以確定系統的高通頻率。



對于衰減出色的系統，高通濾波器截止頻率和壓降要求之間的關系如公式1.3所示





在SPI至RS-485/RS-422通信系統中增加虛假電源時，很顯然可允許的最低SPI SCLK速率會(huì )受虛假電源濾波器元件限制。



為了實現不含位錯誤的可靠通信，需要考慮最糟糕場景下的最低SPI SCLK，例如，當所有的SPI MISO采樣位處于邏輯高電平時，如圖7所示。如果所有的MISO采樣位都處于邏輯高電平，會(huì )導致位數據數率低于系統SPI SCLK。例如，如果SPI SCLK為2 MHz，且所有16個位都處于邏輯高電平，那么虛假電源LC濾波器網絡(luò )的速率相當于125 kHz的SPI MISO位數率。



如“時間同步和電纜長度”部分所示，電纜長度越長，需要的SPI SCLK速率越低。但是，虛假電源會(huì )限制最低的SPI SCLK速率。要平衡這些對立的要求，就需要小心選擇和確定無源濾波器元件的特性，尤其是電感。

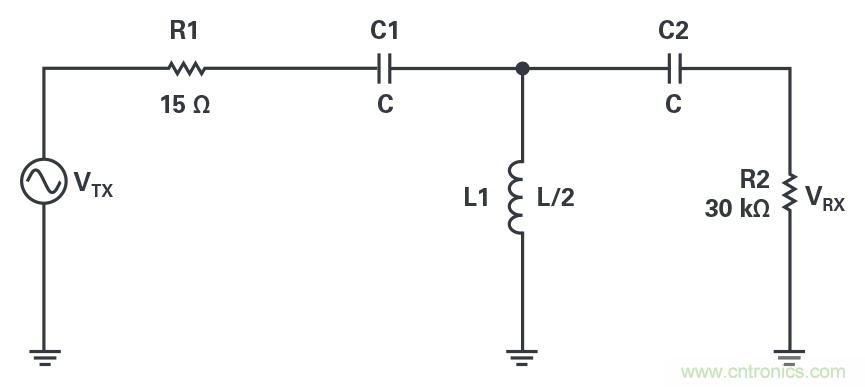

圖5.RS-422發射數據路徑和RS-485/RS-422接收數據路徑的二階高通濾波器。

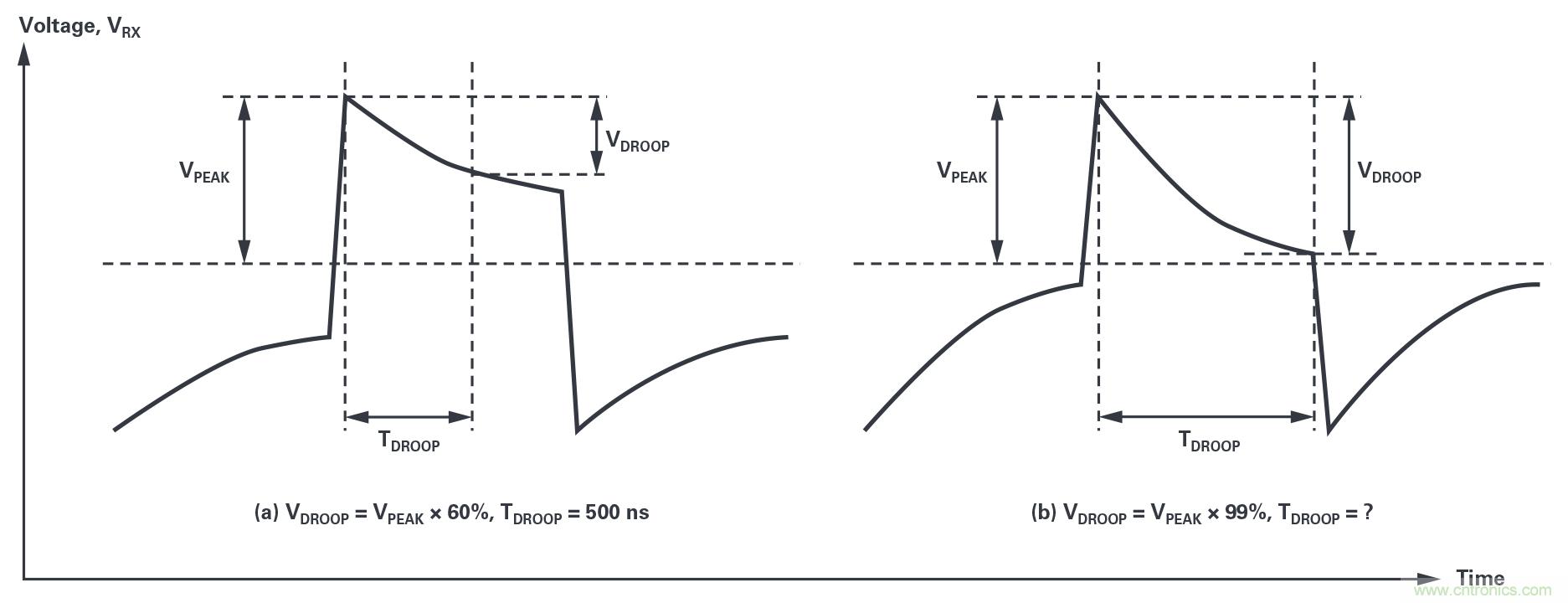

圖6.RS-422接收器的壓降和壓降時間。

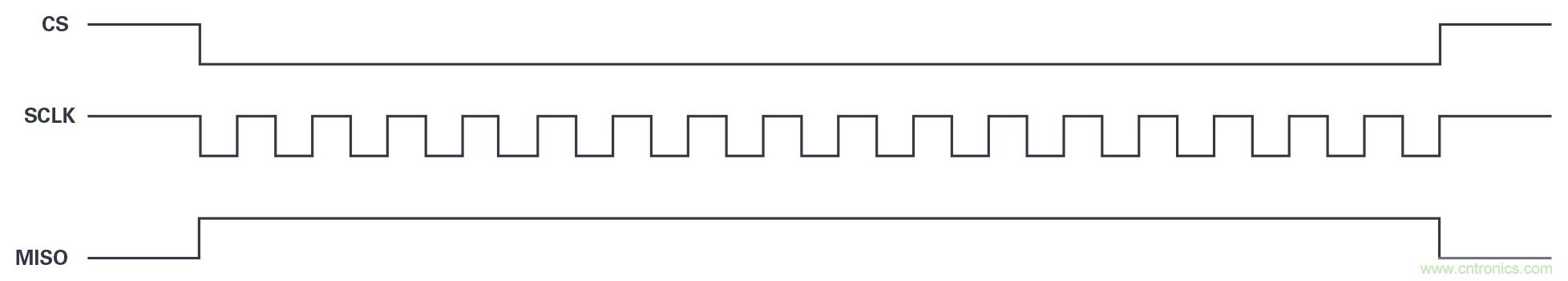

圖7.具有MISO 16位突波（所有都處于邏輯高電平）的SPI協議。



無源元件選擇



在選擇合適的功率電感時，需要考慮許多參數，包括足夠的電感、額定/飽和電流、自諧振頻率(SRF)、低直流電阻(DCR)和封裝尺寸。表1提供選擇的功率電感和參數。



額定電流需要滿足或超過遠程供電的MEMS傳感器節點的總電流要求，額定飽和電流需要更大。



此電感不會(huì )給交流數據造成高于其SRF的高阻抗，在達到某個點之后，會(huì )開始呈現電容性阻抗特性。選擇的電感SRF會(huì )限制在SPI至RS-485/RS-422物理層上使用的最大SPI SCLK，如圖1所示。在長電纜上使用時，可能不會(huì )接觸到SRF電感；例如，電纜超過10米時，可能無法達到11 MHz SPI SCLK速率（產品型號為744043101的SRF）。在其他情況下，在長電纜上運行時，電感SRF可能達到更低的SPI SCLK速率（2.4 MHz、1.2 MHz）。如前所述，在虛假電源濾波器網絡(luò )中使用時，電感也會(huì )限制可允許的最低SCLK速率。



值更大的電感可以采用12.7 mm × 12.7 mm封裝，值更小的電感可以采用4.8 mm × 4.8 mm封裝。



表2顯示在通過權衡這些對立要求，以最小化電感尺寸時，會(huì )因為物理限制（內部繞組）等受到限制。



表1.選擇的功率電感參數

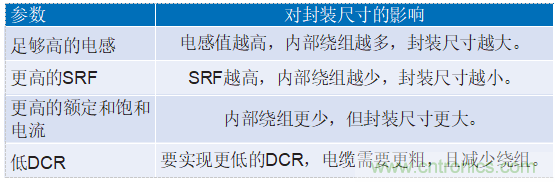

表2.功率電感——對封裝尺寸的限制



選擇合適的直流電壓隔離電容時，受限因素包括瞬態過電壓額定值和直流電壓額定值。直流電壓額定值需要超過最大的總線電壓偏置值，具體如圖3所示。電路或連接器短路時，電感電流會(huì )失衡，會(huì )被端電極阻抗消耗。出現短路時，需要設置隔直電容的額定值，以實現峰值瞬態電壓。例如，在低功率系統中，電感飽和電流約為1 A時，對應的隔直電容額定值至少為直流50 V。4



系統實現



設計窗口和元件選擇



在RS-485/RS-422長電纜上使用SPI之類的時鐘同步接口，同時在相同的雙絞線（虛假電源）上部署電源和數據時，存在多種設計限制，具體如圖8所示?？稍试S的最小SPI SCLK由虛假電源濾波器元件設置，即SPI數據線上的高通濾波器數據。最大的SPI SCLK由虛假電源電感自諧振頻率(SRF)或系統傳播延遲設置，以SPI SCLK值更低者為準。

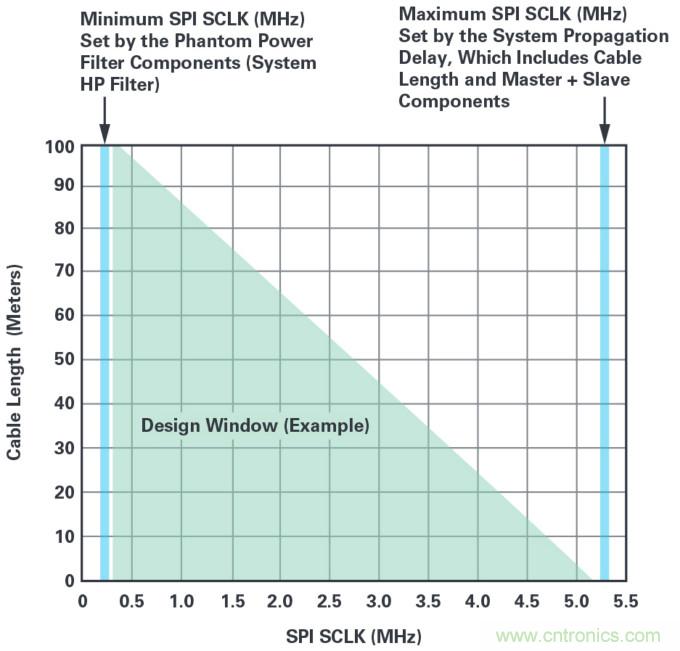

圖8.設計窗口限制。



表3提供建議使用的電感和電容值，對應的最小SPI SCLK通過模擬圖5確定，使用圖6和公式1作為指導。其中，假設VDROOP為VPEAK的99%。最小的SPI SCLK也會(huì )考慮最糟糕的場景，如圖7所示，其中所有數據突波位都處于邏輯高電平。對應的電纜長度根據圖2預估。最大SPI SCLK由系統傳播延遲或電感SRF值設置。



下面是一個計算示例。



要確定最大SPI SCLK：



●  指明系統所需的電纜長度。在本例中，我們選擇使用10米長的RS-485/RS-422電纜。

●  使用圖2確定系統可允許的最大SPI SCLK。電纜10米長時，約采用2.6 MHz SPI SCLK。將最大SPI SCLK降低10%，以獲取LC元件容差，從而提供2.3 MHz SPI SCLK?？稍试S的最大SPI SCLK也可能受選擇的電感的SRF限制。



要確定最小SPI SCLK：



●  考慮SPI協議，其中MISO線路上的所有位都處于邏輯高電平。在本例中，我們選擇使用16位SPI協議，其中會(huì )在32 SCLK瞬態期間對16位SPI MISO數據采樣。如果所有16位都處于邏輯高電平，那么有效位的速率為2.3 MHz / 32 = 72 kHz。



●  按照圖5，在VTX上的方波為72 kHz時，可以使用多個L和C值來模擬電纜VRX遠端上的電壓波形。在電纜長度增加時，電感值和電感封裝尺寸會(huì )增加。電容值也會(huì )增加。



●  L和C值的選擇可變，具體由所需的壓降設置決定，如圖6所示。在本例中，假設VDROOP = VPEAK × 99%。



●  在VTX上使用100 µH電感、3.3 µF電容和72 kHz方波時，會(huì )產生7 µs TDROOP，其中VDROOP = VPEAK × 99%。



●  6 µs至7 µs TDROOP相當于2.3 MHz至2.6 MHz SPI SCLK。



●  如果選擇100 µH (744043101)電感，2.6 MHz SPI SCLK低于11 MHz電感SRF。



如果使用100 µH電感和3.3 µF電容，可以最大限度減小元件的PCB面積。使用更大的電感時，例如1000 µH或2200 µH，元件的PCB面積可能增大3倍。最大的SPI SCLK理論值由電感SRF設置，這實際上是不可能的，例如，在11 MHz時在沒有時鐘補償的系統中使用100 µH (744043101)。

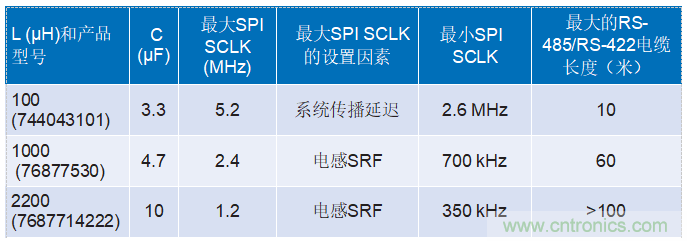

表3.各種虛假電源濾波器元件



如果使用更大的電感，例如2200 µH，網絡(luò )需要更多電容和電阻來衰減系統諧振。額外的元件用藍色表示，在圖9中標記為RDAMP (1 kΩ)和CDAMP (47 µF)。

實驗設置



圖10所示為ADI公司的有線CbM評估平臺，因此被稱為Pioneer 1。此系統使用第一部分所示的SPI至RS-485/RS-422設計解決方案。Pioneer 1也包括ADcmXL3021寬帶寬、低噪聲、三軸MEMS加速度計，將高性能和多種信號處理功能結合到一起，以簡化CbM系統中的智能傳感器節點開發。SPI至RS-485/RS-422從機將ADcmXL3021 SPI輸出通過10米電纜返回到主機控制器，以實施振動數據分析。SPI至RS-485設計使用虛假電源100 µH電感和3.3 µF電容來最小化從機接口解決方案的尺寸，該方案的大小為26 mm × 28 mm（不包括接口連接器）。

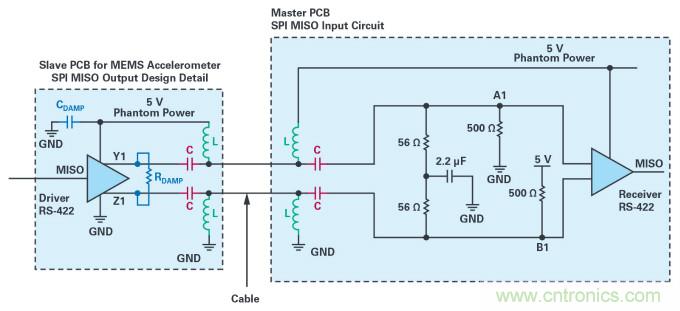

圖9.增加更多系統衰減，以支持更大的電感和電容濾波器。

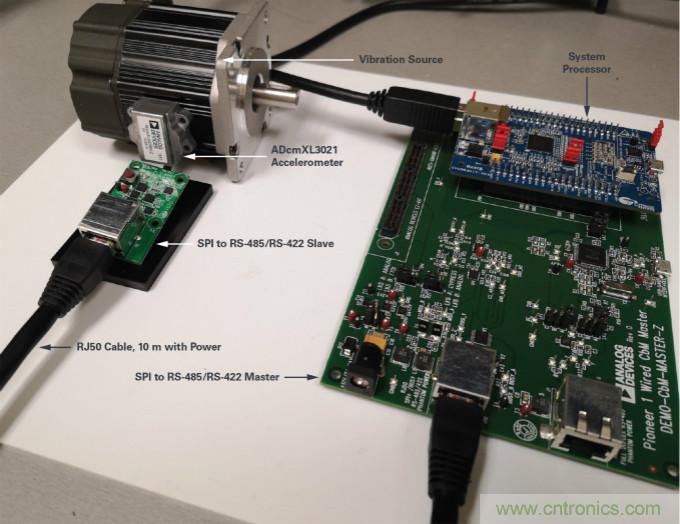

圖10.Pioneer 1基于狀態監控的有線評估系統。



虛假電源線上的交流數據波形



圖11和表4顯示在SPI主機和從機上，以及在RS-485/RS-422差分電壓總線上測量的電壓。這些電壓使用圖10中的示例應用設置測量。模擬信號1（黃色）和2（藍色）是表示MISO信號（紫色）的總線壓差，在SPI從機輸出端測量。數字信號4（黃色）顯示在主機控制器上采樣的MISO。SPI主機上的MISO信號與SPI從機上的MISO的極性和相位匹配，且無傳播延遲。

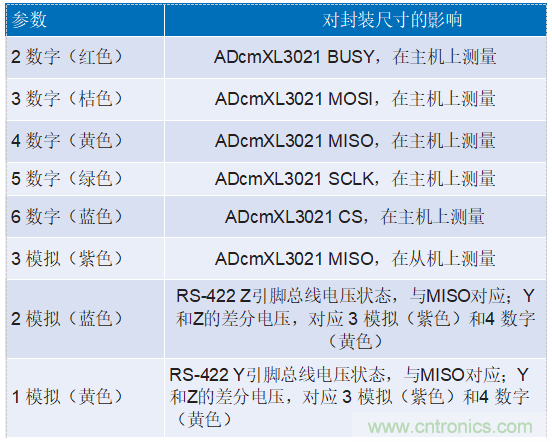

表4.測量的示波器通道和信號



圖11.在SPI主機和從機上，以及在RS-422差分電壓總線上測量的電壓。



虛假電源線上的直流正確性



圖12表示ADcmXL3021正常模式，其中包括SPI協議，該協議在MISO上發送16位數據突波，之后空閑一段時間（最短16 µs），然后再發送另一個16位數據突波。



在虛假電源網絡(luò )中，使用100 µH電感和3.3 µF電容：



●  在幀末尾(EOF)，RS-485/RS-422總線電壓衰減回到穩定的直流狀態。

●  空閑期直流穩定狀態要求差分電壓RS-422 B-A > 500 mV，用于反映ADcmXL3021 MISO高阻狀態，以及確保ADM4168E收發器輸出上提供邏輯0。如圖4中的濾波器電路所示，如果使用500 Ω電阻，即可確保這個空閑狀態的正確性。

●  下一個幀起始(SOF)將從低電平正確瞬變到高電平，或者保持低電平，具體由ADcmXL3021的MISO數據輸出決定。

●  空閑期RS-485/RS-422總線穩定狀態不與SPI SCLK邊緣對應，所以隨機噪聲不會(huì )影響這段時間內的SPI MISO數據采樣。



在虛假電源網絡(luò )中，使用1000 µH電感和4.7 µF電容：



uADcmXL3021 MISO輸出之后依次出現EOF、空閑期和SOF，在空閑期，總線電壓電平不會(huì )衰減回到500 mV最低直流穩定狀態?？赡艹霈F一定的電壓電平衰減，但不會(huì )衰減到500 mV。

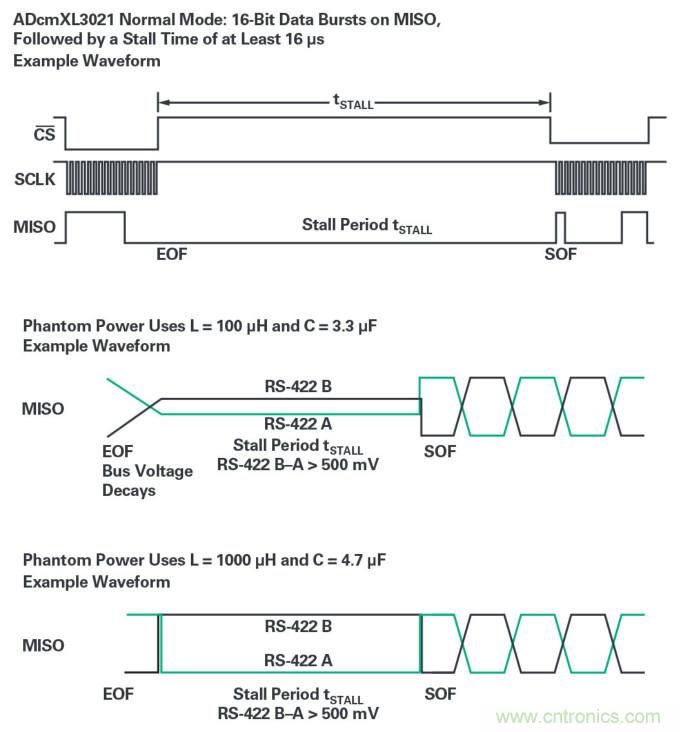

圖12.虛假電源線上的直流正確性。



有線評估解決方案



ADI公司開發出Pioneer 1有線系統評估解決方案，以支持ADcmXL3021三軸MEMS加速度計。如維基百科指南所述，Pioneer 1評估套件也可以利用擴展板，支持表5所示的MEMS器件。



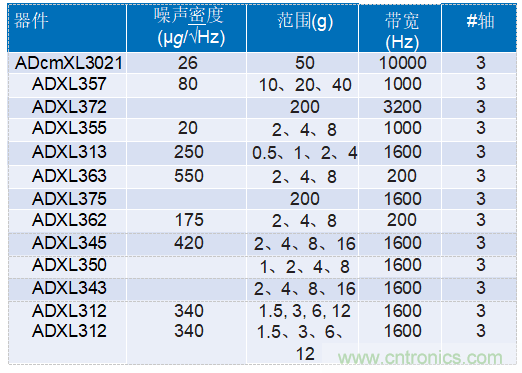

表5.適用于MEMS傳感器的有線評估解決方案



參考資料



1 Richard Anslow和Dara O’Sullivan。“為工業4.0啟用可靠的基于狀態的有線監控——第1部分。”ADI公司，2019年7月。

2 “IEEE 802.3bu-2016——IEEE以太網標準——修正案8：?jiǎn)胃胶怆p絞線以太網由數據線供電(PoDL)的電線的物理層和管理參數。”IEEE，2017年2月。

3 Andy Gardner。“PoDL：去耦網絡(luò )演示。”凌力爾特，2014年5月。

4 Andy Gardner。“PoDL瞬時連接器和電纜短路。”凌力爾特，2014年9月。



作者簡介



Richard Anslow是ADI公司自動化與能源業務部互連運動和機器人團隊的系統應用工程師。他的專長領域是基于狀態的監測和工業通信設計。他擁有愛爾蘭利默里克大學頒發的工程學士學位和工程碩士學位。聯系方式：richard.anslow@analog.com。

Dara O’Sullivan是ADI公司自動化與能源業務部互連運動和機器人團隊的系統應用經理。他的專長領域是工業運動控制應用的功率轉換、控制和監測。Dara擁有愛爾蘭科克大學工程學士、工程碩士和博士學位。自2001年起，Dara便從事研究、咨詢和工業領域的工業與可再生能源應用方面的工作。聯系方式：dara.osullivan@analog.com
