你的位置:首頁 > 傳感技術 > 正文

真蘋果還是假蘋果?揭秘高仿iPhone 6背后的真相

發布時間:2014-12-26 責任編輯:sherryyu

【導讀】隨著蘋果iPhone 6和iPhone 6plus的火熱,各種山寨和高仿機也出來了,這就給很多小伙伴們增加了麻煩事,如何去判別自己花這么多錢買的是真蘋果還是假蘋果呢?今天小編就來揭秘下高仿iPhone 6背后的真相。

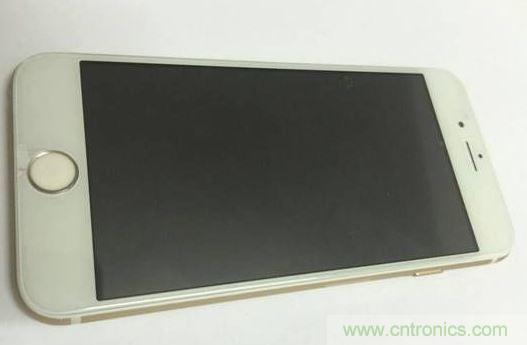

真蘋果還是假蘋果?擺在我面前的iPhone6,看起來與真蘋果沒太大區別,幾乎算是惟妙惟肖,連指紋識別功能都那么逼真。一個月以前就聽說有人在高仿iPhone6,今天算是見到真機了。
iPhone 6
江湖傳聞它的指紋識別,是由國內一家芯片公司邁瑞微電子做的,正好昌旭上半年的指紋識別專題曾經采訪過他的創(chuàng )始人郭小川。于是我約他出來坐坐。

喝了一口咖啡,他既不確認也不否認這款iPhone6plus是否是他的“成功之作”。他笑著說:“目前加入的模組合作伙伴比較多,他們可能會(huì )做各種各樣的客戶,有高大上,也有白牌,白牌的手機沒有帶安全支付,只有解鎖功能,而大牌要做安全軟件,所以白牌量產動作快。”
iPhone 6
不過他很高興的承認,他們的產品已經開始量產了,這幾個月進步很快,原因是他們的技術在芯片封裝與模組制造方面具有絕對的優勢。“相比其他的指紋識別技術,我們的芯片封裝,和模組組裝都要簡單很多,生產良率可以迅速提升,這也是我們能夠快速量產的原因。并且我們的方案門檻低,對模組廠家沒有太大的要求,這對于指紋識別的普及是最大的優勢,因為可以避免獨家供貨。”并且他表示,由于采用了與蘋果完全不同的實現方式,也不存在侵權的隱患。盡管他沒有承認山寨iPhone6是他們的方案,但是他透露,目前國內已有三到五個頂級的手機公司在和他們談合作,正在測試芯片方案,準備開案。進展順利的話明年三四月份就可以面市。

于是技術控的我迫不及待地,請求他講更多的細節。他居然分享了一些他的寶貝ppt,征得他的同意,我和大家分享。
[page]

封裝與模組制造門檻大大降低

我們都知道蘋果iphone5s,iphone6的很大一部分know how在芯片的封裝與模組組裝上。去年晶材與晶方科技由于參與了這個神秘的封裝,股價也被爆棚。但是,正是因為這樣,它的門檻較高,一般廠商很難參與,也會(huì )導致產能的隱患。國內目前唯一宣布量產的芯片公司,匯頂與碩貝德(凱爾)聯合給魅族mx4pro做的方案,據說工藝也較復雜,良率爬坡慢。郭小川稱,邁瑞微的技術使得封裝與組裝都十分方便。如下圖:

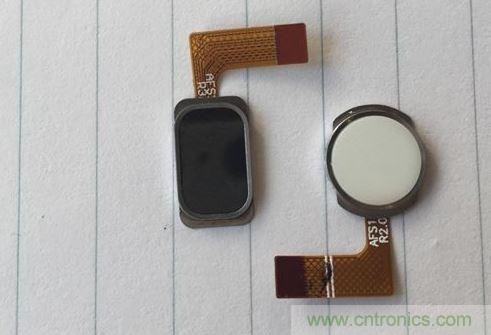

先看看他們的模組外型與尺寸
模組外型與尺寸
TSV封裝方便,五層模組結構
TSV封裝方便,五層模組結構
郭小川解釋?zhuān)号c蘋果等廠商的WLCSP和WIRE-BONDING封裝不同,他們另辟蹊徑采用了TSV封裝指紋芯片,TSV封裝對指紋模組性能和成本帶來革命性?xún)?yōu)勢,比WLCSP和WIRE-BONDING封裝更適合手機工業的需求。“TSV封裝在工藝上可以有效防止Particle進入,簡化生產流程,大幅度提高模組良率,同時減小了模組尺寸。”他解釋。另外,AFS120芯片自帶DFT設計,晶圓和模組階段只需要電連接測試機即可完成測試,不需要建立測試外部環境。

更重要的是,對于蘋果專利中的“金屬環”問題,他表示邁瑞是業內首家提出無驅動電極的高靈敏度技術方案,去掉金屬環,不僅避免了專利隱患,而且可以減少封裝的復雜度,改善最終產品外觀。至于蓋板,可選陶瓷或藍寶石。圖片中的陶瓷蓋板,非常便宜。“我們可以提供TSV、WLCSP和塑封三合一可選封裝,靈活面向不同需求市場。”他稱。
[page]

幾大指紋技術門派,邁瑞微獨辟蹊徑

郭小川從最開始與我見面時就一直強調,他們的芯片采用了與蘋果完全不一樣的技術,沒有專利問題。我們先看看目前市場上幾個主流的指紋識別門派。

滑動式:美國Snaptics(收購Vaidity),挪威idex(可能與敦泰合作),這兩家都通過技術避開了蘋果的專利,比如Synaptics通過軟板來實現。FPC也有滑動式,本土的思立微也提供。

按壓式,又分為主動按壓式與被動按壓式:

1:主動按壓式:蘋果(AuthenTec) ,FPC,本土匯頂,邁瑞微電子等。又分為射頻與脈沖兩種觸發方式,蘋果擁有兩個的專利,FPC只擁有脈沖方式的專利。

2:被動按壓式:沒有觸發機制,靈敏度低,上面不能覆蓋厚的玻璃,更不能覆蓋藍寶石。所以,接觸面積大,不太適用于移動終端產品。被動的鼻祖是上世紀80年代日系(三洋電子,富士通),90年代傳到臺灣,現在臺灣三家最大:神盾、印智、君茂。后來,印智由于管理問題出來很多人創(chuàng )業,或者通過授權給了大陸十幾家公司。

郭小川表示,他們獨創(chuàng )了一種創(chuàng )新專利技術“C-Q-T”,既繞開技術壁壘又受益驅動電平的提升。
幾大指紋技術門
幾大指紋技術門

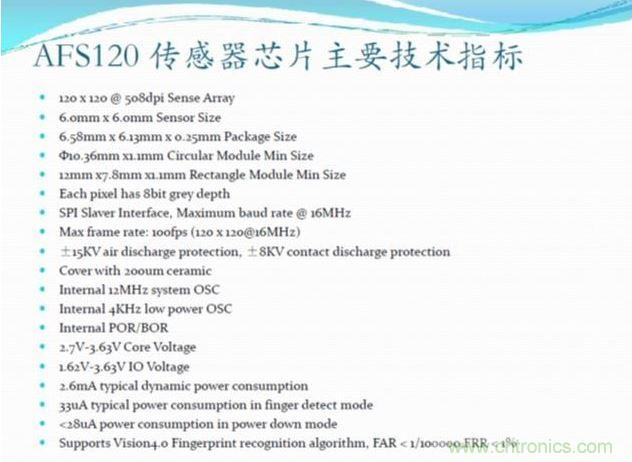

以下是邁瑞微電子AFS120芯片的技術參數。郭小川解釋?zhuān)珹FS120擁有指紋芯片中最高的傳感器面積利用率,是Touch ID的180%;同等的芯片Size和508DPI基礎上,Touch ID的分辨率是88X88,而AFS120是120X120。“換句話講,如果做到AFS120同等傳感器有效面積,其他廠商的指紋芯片Die Size都遠遠超過AFS120。”他分析道。此外,他表示創(chuàng )新的技術體系可以采用低至同行60%成本的晶圓,也即同樣8英寸晶圓,比同等分辨率規格指紋芯片多出30%的Die。他透露目前SMIC正全力支持他們的芯片代工。

做到現在,郭小川對于指紋識別的普及,產業鏈的井噴一點也不懷疑,他充滿信心。他說此產業鏈很類似目前的攝像產業鏈,所以只要降低門檻,推動起來還是很迅速的。他的目標是明年月出貨量能上kk級,而2016年年出貨量可達1億顆以上。
幾大指紋技術門
