我們將使用增強型高電子遷移率晶體管(HEMT)器件的設計與硅基器件設計進行比較，旨在確定品質因素(FOM)優勢(如更低的Qg和Qoss，以及接近于零的Qrr)在多大程度上有助于實現效率和功率密度目標。其關鍵參數的比較數據見圖1-3。



圖1：連續三代超結器件的輸出電容特性曲線與增強型GaN的比較

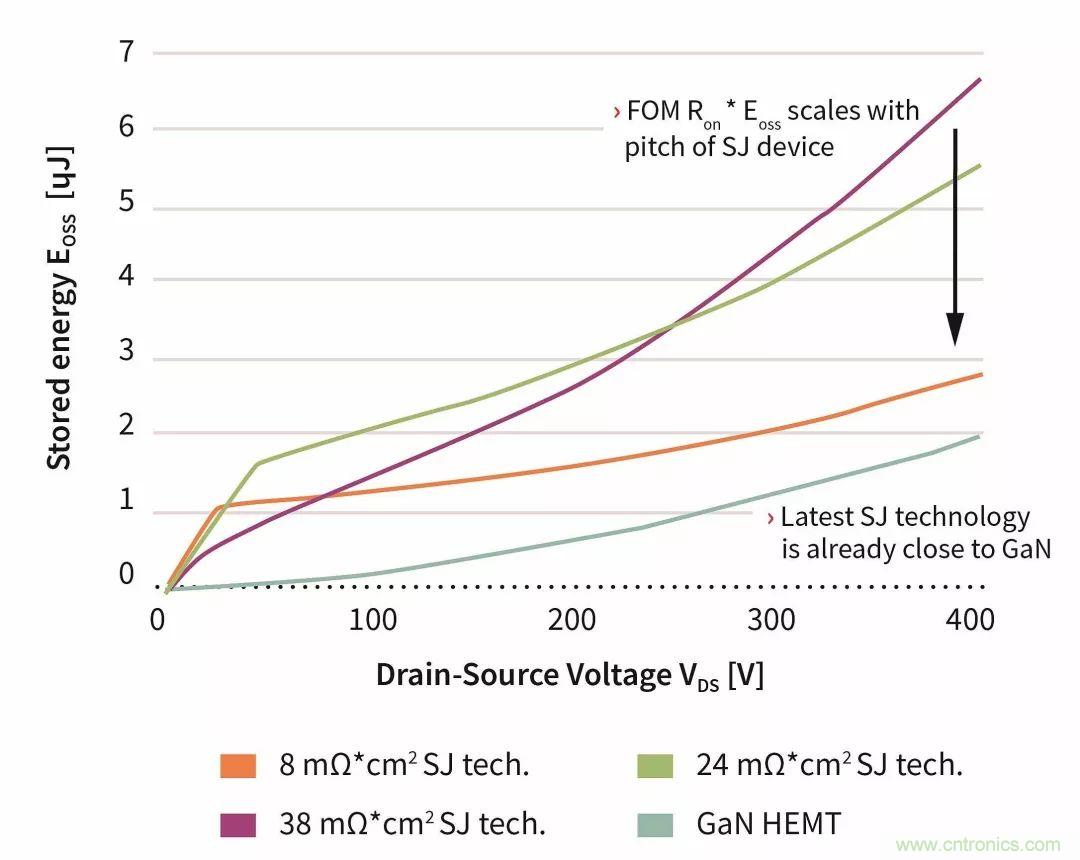

圖2: 連續三代超結器件的輸出電容儲能趨勢與GaN的比較



圖3：增強型GaN(左)與CoolMOS C7(右)的QOSS vs Vds關系比較



更緊湊、更高效的服務器電源



首先，我們使用GaN替代服務器電源中的Si MOSFET，并對其效果進行了評估。對數據中心進行電源管理，提高系統效率，可在不增加電路板尺寸的前提下，提高計算性能，降低設備的冷卻成本。典型的高效電源(見圖4和表1)采用的是圖騰柱AC-DC整流器和兩個交錯的高頻橋臂，以及LLC架構配合中心抽頭變壓器(12V系統)或全橋整流(48V系統)



圖4 服務器電源采用了一個圖騰柱AC-DC整流器和兩個交錯的高頻橋臂，以及一個帶中心抽頭變壓器的LLC DC-DC轉換器

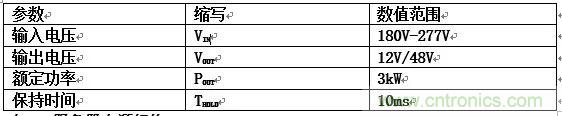

表1. 服務器電源規格



在無橋拓撲中使用超結器件(SuperJunction MOSFET)，必須在三角波電流模式(TCM)下工作。而采用GaN開關則支持三種工作模式：TCM、連續電流模式(CCM)或最優頻率調制(OFM)模式。采用GaN的設計，PFC(整流)級的效率可在功率密度為 170 W/inch3時提高0.2 – 0.3%，功率密度超過200 W/inch3時，提高達到0.4%及以上。對于DC-DC這一級，功率密度達200 W/inch3時，效率可提高0.2% - 0.4%。比如對于鉑金服務器電源，采用GaN的方案與Si器件方案相比，不僅其效率平均提高了4%左右，而且在相同外形尺寸下可以支持的最大功率也從1600W增加到3kW。



如今，越來越多的計算架構開始使用GPU并行處理，這使得每個機架的功耗成倍增加，達到20kW及以上。這時12V電源架構的配電損失過大，因此具有更高系統效率的機架式48V電源架構越來越受歡迎。



我們對一個3KW的 48V整流器進行了優化。該電源使用Si MOSFET器件，峰值 效率97.1%@50%載，功率密度33W/inch3。首先，將AC-DC級改為一個帶高頻和低頻橋臂的圖騰柱整流器，高頻橋臂采用GaN開關，低頻橋臂采用超結MOSFET，這樣效率就可達到97.5%。為進一步提高效率，還增加了第二條高頻橋臂，在騰圖柱上與第一個交錯布置。



在DC-DC級，在原邊采用35 m?的GaN器件做為半橋，可以進一步提升效率。得益于GaN器件較低的Qoss優勢，以及相應地調整諧振頻率和激磁電感，可將系統效率提高約0.3%。若將變壓器改為矩陣結構，即采用串聯的初級繞組和并聯的次級繞組，還可將系統效率再提高0.3%。



總而言之，將PFC和LLC級的改進相結合，可在功率密度為30- 35 W/inch3的條件下提高峰值效率，系統效率達98.5%(圖5)。

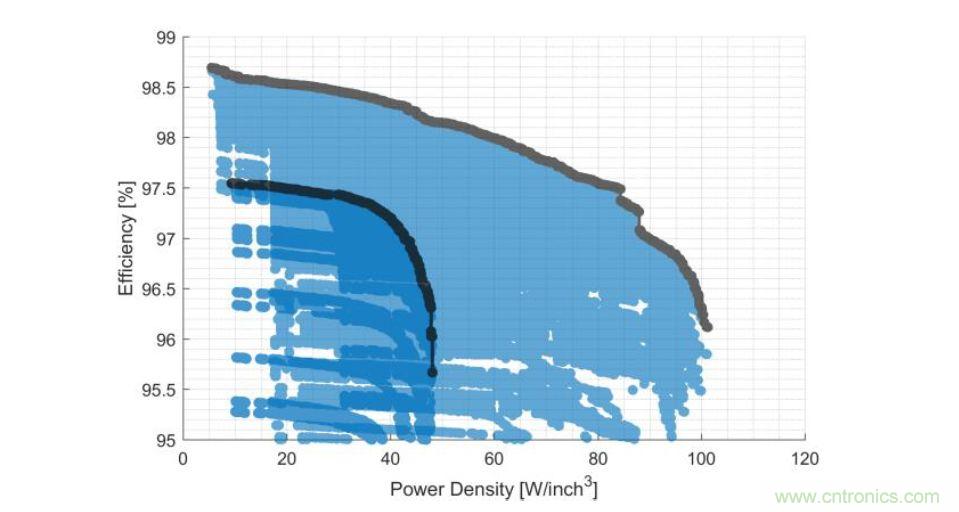

圖5. 圖騰柱PFC級改進結果(包括EMI濾波器)：采用GaN和Si基功率器件的系統效率與功率密度比較



無線基礎設施的電源要求



如今我們正朝向5G無線通信轉型，通信基站的配電和整體功耗對運營商建設成本(CAPEX 和OPEX)愈發重要。通信基站的負載特性和輸出電壓變化范圍與數據中心不同，因此，盡管基站電源和數據中心電源的拓撲架構相似，但我們在做設計優化時針對的負載范圍側重點不同(基站電源30~50% vs 數據中心50~70%)。



與48V服務器電源一樣，設計優化工作也會(huì )用到GaN(用于高壓開關)與低頻超結MOSFET組合，如用于圖騰柱PFC的返回路徑開關和LLC的次級側。研究中針對優化而改變的其它參數包括PFC級高頻橋臂的數量、LLC的級數和并聯數量，變壓器的串并聯方式以及開關頻率的改變：GaN設計的LLC振諧頻率的最佳值通常在150kHz左右，而超結 MOSFET設計為100kHz。



結果(圖6)發現，在常用的30 - 40 W/inch3 功率密度下，GaN解決方案能夠實現更高的效率(約0.3%效率增加)。在此功率密度下，若在PFC級中使用GaN器件，則還能通過使用單個高頻圖騰柱橋臂來降低成本。



圖6.LLC級的改進結果：采用Si和GaN功率器件的效率與功率密度比較



通過上述應用研究，我們發現增強型(e-mode)GaN能夠在大功率電源設計中實現更高效率和功率密度，且不會(huì )增加系統成本。通過全面考慮系統設計問題，利用寬禁帶相比傳統材料的參數優勢，有助于降低客戶的資本支出和運營成本。
