因此，電磁場的特性變化取決于與天線的距離?？勺兊碾姶艌?chǎng)經常劃分為兩部分——近場和遠場。要清楚了解二者的區別，就必須了解無線電波的傳播。



電磁波



圖1展示了典型的半波偶極子天線是如何產生電場和磁場的。轉發后的信號被調制為正弦波，電壓呈極性變化，因此在天線的各元件間生成了電場，極性每半個周期變換一次。天線元件的電流產生磁場，方向每半個周期變換一次。電磁場互為直角正交。

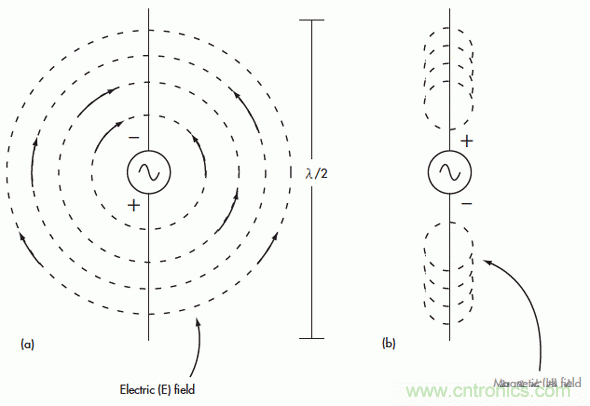

1.圍繞著半波偶極子的電磁場包括一個電場(a)和一個磁場(b)。電磁場均為球形且互成直角。



天線旁邊的磁場呈球形或弧形，特別是距離天線近的磁場。這些電磁場從天線向外發出，越向外越不明顯，特性也逐漸趨向平面。接收天線通常接收平面波。



雖然電磁場存在于天線周?chē)?，但他們?huì )向外擴張(圖2)，超出天線以外后，電磁場就會(huì )自動脫離為能量包獨立傳播出去。實際上電場和磁場互相產生，這樣的“獨立”波就是無線電波。

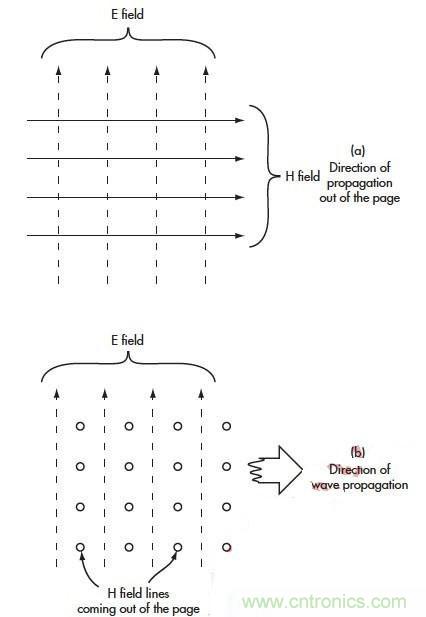

2.距離天線一定范圍內，電場和磁場基本為平面并以直角相交。注意傳播方向和電磁場均成直角。在圖中，傳播方向和電磁場線方向成正交，即垂直紙面向內或向外。在圖中，磁場線垂直紙面向外，如圖中圓圈所示。



近場



對近場似乎還沒有正式的定義——它取決于應用本身和天線。通常，近場是指從天線開始到1個波長(λ)的距離。波長單位為米，公式如下：



λ = 300/fMHz



因此，從天線到近場的距離計算方法如下：



λ/2π = 0.159λ



圖3標出了輻射出的正弦波和近場、遠場。近場通常分為兩個區域，反應區和輻射區。在反應區里，電場和磁場是最強的，并且可以單獨測量。根據天線的種類，某一種場會(huì )成為主導。例如環形天線主要是磁場，環形天線就如同變壓器的初級，因為它產生的磁場很大。



　

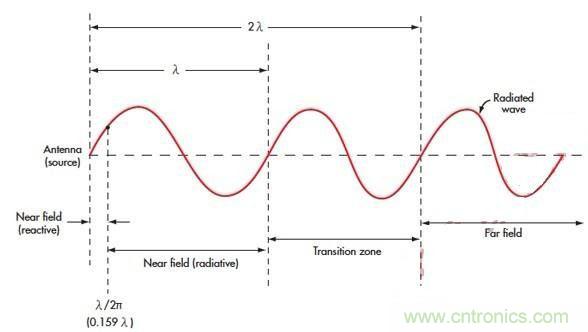

3.近場和遠場的邊界、運行頻段的波長如圖所示。天線應位于正弦波左側起始的位置。



輻射區內，電磁場開始輻射，標志著遠場的開始。場的強度和天線的距離成反比(1/ r3)。



圖3所示的過渡區是指近場和遠場之間的部分(有些模型沒有定義過渡區)。圖中，遠場開始于距離為2λ的地方。



遠場



和近場類似，遠場的起始也沒有統一的定義。有認為是2λ，有堅持說是距離天線3 λ或10 λ以外。還有一種說法是5λ/2π，另有人認為應該根據天線的最大尺寸D，距離為 50D2/λ。



還有人認為近場遠場的交界始于2D2/λ。也有人說遠場起始于近場消失的地方，就是前文提到的λ/2π。



遠場是真正的無線電波。它在大氣中以3億米/秒的速度，即接近18.64萬英里/秒的速度傳播，相當于光速。電場和磁場互相支持并互相產生，信號強度和距離平方成反比(1/r2)。麥克斯韋在其著名的公式中描述了這一現象。



麥克斯韋方程組



19世紀70年代末，在無線電波發明之前，蘇格蘭物理學家詹姆斯?克拉克?麥克斯韋預測出了電磁波的存在。他綜合了安培、法拉第和歐姆等人的定律，制定了一套方程表達電磁場是如何相互產生和傳播的，并斷定電場和磁場互相依存、互相支持。19世紀80年代末，德國物理學家海因里希?赫茲證明了麥克斯韋的電磁場理論。



麥克斯韋創(chuàng )造了四個基本方程，表達電場、磁場和時間之間的關系。電場隨時間推移產生移動電荷，也就是電流，從而產生磁場。另一組方式是說，變化的磁場可以產生電場。天線發出的電磁波在空間中自行傳播。本文沒有列出這些方程組，但你應該記得包含一些不同的方程。



應用



遠場在空間中傳播的強度變化由Friis公式?jīng)Q定：



Pr = PtGrGtλ2/16π2r2



公式中，Pr =接收功率;Pt =發射功率;Gr = 接收天線增益(功率比);Gt =發射天線增益(功率比);r=到天線的距離。公式在視線所及的無障礙開闊空間中適用。



這里有兩個問題需要討論。接收功率和距離r的平方成反比，和波長的平方成正比，也就是說，波長較長、頻率較低的電磁波傳的更遠。例如，同等的功率和天線增益下，900MHz的信號會(huì )比2.4GHz的信號傳播得更遠。這一公式也常常用它來分析現代無線應用的信號強度。



為了準確測量信號的傳播，還必須了解天線在遠場的輻射模式。在近場的反應區里，接收天線可能會(huì )和發射天線會(huì )由于電容和電感的耦合作用互相干擾，造成錯誤的結果。另一方面，如果有特定的測量?jì)x器，近場的輻射模式就可以準確測量。



近場在通信領域也很有用。近場模式可以用于射頻識別(RFID)和近場通信(NFC)。



RFID是條形碼的電子版，它是一個內部有芯片的很薄的標簽，其中芯片集成了存儲和特定的電子代碼，可以用作識別、最總或其他用途。標簽還包含一個被動收發器，在接近“閱讀器”的時候，由閱讀器發出的很強的RF信號就會(huì )被標簽識別。閱讀器和標簽的天線都是環形天線，相當于變壓器的初級和次級。



由標簽識別的信號經過整流濾波轉換成直流，為標簽存儲和轉發供能。發射器將代碼發送到閱讀器上，用于識別和處理。主動標簽有時會(huì )用到電池，將感應距離延長到近場以外的地方。RIFD標簽的頻率范圍各不相同，有125kHz、13.56MHz和900MHz。



在900MHz，波長為：



λ = 300/fMHz



λ = 300/900 = 0.333 米或 33.33 cm



因此根據近場距離計算公式：



λ/2π = 0.159λ = 0.159(0.333) = 0.053 米 (約2英寸)



感應距離通常超過這一數字，所以這一頻率下距離實際上也延伸到了遠場。



NFC也采用了存儲和類似于信用卡的特定代碼。電池驅動的內部轉發器可以把代碼發射到閱讀器上。NFC也使用近場，范圍一般為幾英寸。NFC的頻率為13.56MHz，因此波長為：



λ = 300/fMHz



300/13.56 = 22.1 米或 72.6 英尺



近場距離為不超過：



λ/2π = 0.159λ = 0.148(72.6) = 11.5 英尺



因為電量消耗低，實際的感應距離很少超過1英尺。



NFC是部署“電子錢包”所使用的技術。通過電子錢包，消費者可以無需信用卡，而用支持NFC的智能手機進行付款。



電磁場的遠場和近場劃分



電磁輻射源產生的交變電磁場可分為性質不同的兩個部分，其中一部分電磁場能量在輻射源周?chē)臻g及輻射源之間周期性地來回流動，不向外發射，稱為感應場;另一部分電磁場能量脫離輻射體，以電磁波的形式向外發射，稱為輻射場。



一般情況下，電磁輻射場根據感應場和輻射場的不同而區分為近區場(感應場)和遠區場(輻射場)。由于遠場和近場的劃分相對復雜，要具體根據不同的工作環境和測量目的進行劃分，一般而言，以場源為中心，在三個波長范圍內的區域，通常稱為近區場，也可稱為感應場;在以場源為中心，半徑為三個波長之外的空間范圍稱為遠區場，也可稱為輻射場。



近區場通常具有如下特點：



近區場內，電場強度與磁場強度的大小沒有確定的比例關系。即：E¹377H。一般情況下，對于電壓高電流小的場源(如發射天線、饋線等)，電場要比磁場強得多，對于電壓低電流大的場源(如某些感應加熱設備的模具)，磁場要比電場大得多。



近區場的電磁場強度比遠區場大得多。從這個角度上說，電磁防護的重點應該在近區場。



近區場的電磁場強度隨距離的變化比較快，在此空間內的不均勻度較大。



遠區場的主要特點如下：



在遠區場中，所有的電磁能量基本上均以電磁波形式輻射傳播，這種場輻射強度的衰減要比感應場慢得多。



在遠區場，電場強度與磁場強度有如下關系：在國際單位制中，E=377H，電場與磁場的運行方向互相垂直，并都垂直于電磁波的傳播方向。



遠區場為弱場，其電磁場強度均較小



近區場與遠區場劃分的意義：



通常，對于一個固定的可以產生一定強度的電磁輻射源來說，近區場輻射的電磁場強度較大，所以，應該格外注意對電磁輻射近區場的防護。對電磁輻射近區場的防護，首先是對作業人員及處在近區場環境內的人員的防護，其次是對位于近區場內的各種電子、電氣設備的防護。而對于遠區場，由于電磁場強較小，通常對人的危害較小。



對我們最經常接觸的從短波段30MHz到微波段的3000MHz的頻段范圍，其波長范圍從10米到0.1米。





場區的具體劃分



場強與距離的關系



以r表示測量點到輻射源的距離，則在該點的感應場強度與r2至r3成反比，輻射場強度與r成反比(因此，輻射場強度與距離r的乘積與r無關，稱為場強距離乘積)。在靠近輻射源的地方，隨著距離r的減小，感應場強度急劇增加。



近場與遠場的劃分



當測量距離r=λ/2π≈λ/6時，感應場強度與輻射場強度相當。在距離輻射源比較近(r<λ/6)的地方，感應場強度大于輻射場強度，稱為近場(區)或感應場區，較遠的地方(r>λ/6)則相反，輻射場占優勢，稱為遠場(區)或輻射場區。近場區和遠場區的提法被廣為使用，但在不同的應用領域，其劃分界限不統一。也稱為近區場和遠區場。



一般當r大于3λ時，可忽略感應場的成份，認為處于遠場(區)。



當輻射源尺度與波長可比擬時，還可將輻射場區分為輻射近場區和輻射遠場區。輻射遠場區的定義是，“輻射場強度角分布基本上與距天線的距離無關的場區”，在輻射遠場區，將天線上各點到測量點的連線當作是平行的，所引入的誤差小于一定的限度。如天線尺寸為D，則遠場區距離應大于2D2/λ。當輻射源尺寸D的數量級小于波長λ時(2D2/λ<λ/6，D<λ/3.5)，輻射近場區范圍小于感應場區，輻射場區全部是輻射遠場區。



如果測量天線為微波段的面天線，而且尺寸較大，所測輻射源與測量天線的距離大于2D2/λ認為是輻射遠場區。



由以上公式可見，近場與遠場的劃分界限與輻射源頻率(波長)有關。
