【導讀】電路中采用四個二極管，互相接成橋式結構。利用二極管的電流導向作用，在交流輸入電壓U2的正半周內，二極管D1、D3導通，D2、D4截止，在負載RL上得到上正下負的輸出電壓；在負半周內，正好相反，D1、D3截止，D2、D4導通，流過負載RL的電流方向與正半周一致。
單相橋式整流器電路的工作原理：
電路中采用四個二極管，互相接成橋式結構。利用二極管的電流導向作用，在交流輸入電壓U2的正半周內，二極管D1、D3導通，D2、D4截止，在負載RL上得到上正下負的輸出電壓；在負半周內，正好相反，D1、D3截止，D2、D4導通，流過負載RL的電流方向與正半周一致。因此，利用變壓器的一個副邊繞組和四個二極管，使得在交流電源的正、負半周內，整流電路的負載上都有方向不變的脈動直流電壓和電流。橋式整流的名稱只是說明電路連接方法是橋式的接法，橋式整流二極管：大家常用的一般是由4只單個二極管封裝在一起的元件，取名橋式整流二極管，整流橋或全橋二極管。
二極管單相橋式整流濾波電路講解：

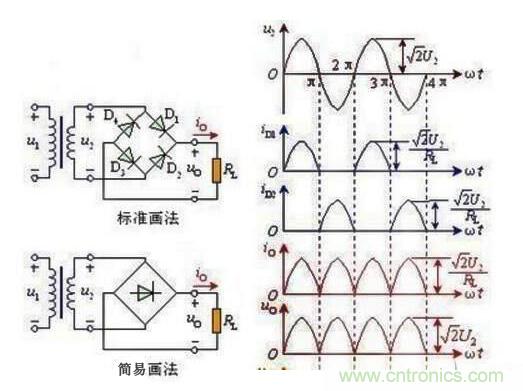

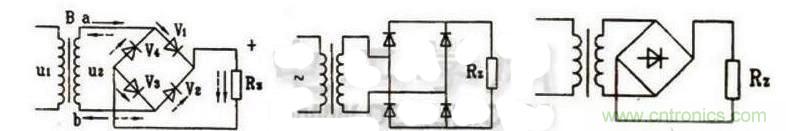

本節所學習的二極管單相橋式整流電路，是較為常見的一種全波整流電路，它由四個二極管結成電橋的形式，所以稱為橋式整流電路。如下圖所示，給出了單相橋式整流電路的三種畫法。
鼠標點擊下面的整流電路仿真演示課件（電源和K1、K2）直觀的了解單相橋式整流濾波電路。
橋式整流電路原理
上圖所示，當變壓器B次級電壓u2為正半周時，即a端電壓為正，b端電壓為負，二極管V1、V3承受正向電壓而導通，二極管V2、V4承受反向電壓截止，電流通道為：a→V1→R2→V3→b完成回路，于是負載Rz上得到一組半波電壓。當U2電壓為負半周時，變壓器次級的a端電位為負，b端電位為正，二極管V2、V4承受正向電壓而導通，而V1、V3承受反向電壓截止，電流通道為b→V2→Rz→V4→a完成回路，負載上又得到一個與上半周相同方向的半波電壓。這樣，在一個周期內，負載Rz上得到了兩個半波。如下右圖所示為單相橋式整流的電壓電流波形圖。
負載電壓Uz的平均值為：Uz=0.9U2

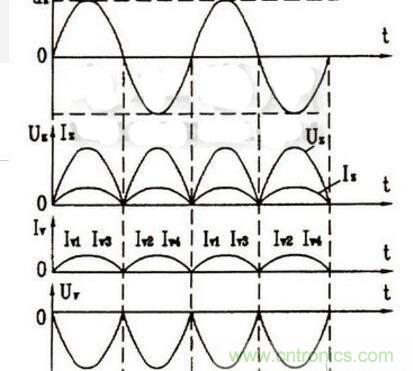

單相橋式整流電壓，電流波形圖
橋式整流與全波整流的區別
橋式整流電路與前面的全波整流電路比較，在同樣負載或同樣輸出電壓、電流時，橋式電路的變壓器不用中心抽頭，利用率高，且副邊電壓可低一半；整流管中流過的電流相同，但每只二極管所承受的反向電壓卻低了一倍。只是橋式整流電路中要相對多使用兩只二極管。
