此近場通信（NFC）參考設計提供實現NFC對等模式（P2P）應用的固件示例。其目的是向應用開發者展示以有源和無源模式使用TRF7970A實現穩定的對等模式項目的正確方法。對等模式協議的復雜性和需要查閱的NFC文檔的龐大數量一向是開發者創(chuàng )建NFC應用時所面臨的障礙。該參考設計通過提供少量（一共五個）易于使用的應用編程接口（API）解決了該問題。隨附的文檔、硬件和示例代碼允許設計人員使用MSP430或其他精心挑選的MCU快速實現NFC P2P功能。

特性

（1）與最常見的支持NFC功能的移動設備之間實現了業經證實的互操作性；
（2）支持簡單NDEF交換協議（SNEP）和邏輯鏈路控制協議（LLCP）；
（3）無源和有源模式作為引發器和目標（106kbps、212kbps 和 424kbps）；
（4）包含可輕松配置的允許選擇單個模式的GUI軟件；
（5）GUI軟件具有吞吐量測量功能和負載存儲，用于進行驗證；
（6）隨GUI一起提供獨立模式，允許發送和接收NDEF消息。

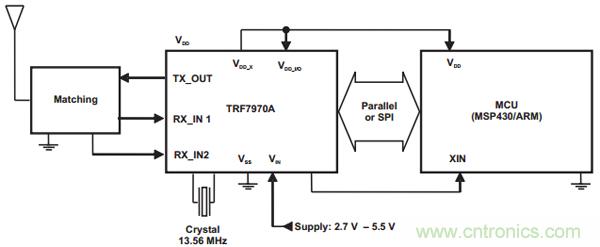

原理框圖

相關器件

1.MSP430F5529 16 位超低功耗微處理器，具有128KB閃存、8KB RAM、USB 接口、12 位 ADC、2 個 USCI、32位HW MPY
[page]

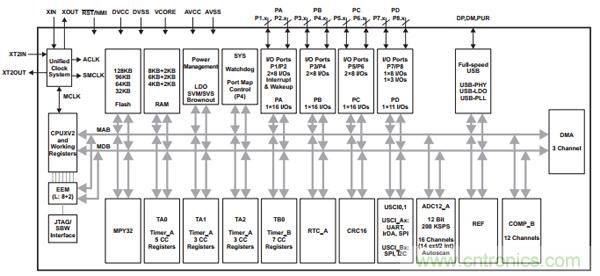

功能框圖

2.TRF7970A 完全集成的多協議13.56MHz RFID/NFC收發器IC。TRF7970A是一款用于13.56MHz RFID/近場通信系統的集成模擬前端和數據組幀器件。內置編程選項使得此器件適合于廣泛的相鄰或者附近識別系統的應用。

功能框圖

應用框圖
