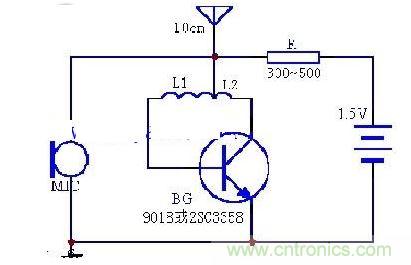

簡易調頻話筒電路如圖，電路只用了4只的元件，就組成了一只微型無線調頻話筒，工作頻率較穩定，發射距離大于10米，1.5V供電時,電流小于0.5mA，這樣節能的話筒還少見，3V供電時距離可達30米。這套電路能在走廊這頭通向另一頭，足足有20米遠，實現了一群愛好者的調頻夢。



BG與L及三極管結電容組成高頻振蕩電路三極管的結電容約有2~3P，要使頻率落在FM范圍內，線圈應在直徑5mm芯一繞7圈，電容話筒受話時的振動調制著高頻信號產生頻偏，實現調頻。其發射距離與發射管工作電流大小有關，電阻不能先得太大也不能太小，在300~500歐之間，功率不足1毫瓦。



選擇BG時，管子的fT必須大于300MHz，如用2SC3357高頻管，則頻率更為穩定，距離也會(huì )更遠些。電感L分作兩個線圈來繞制，但繞向必須相同，L1用直徑0.5mm漆包線在直徑5mm骨架上繞4匝，L2繞3匝。天線可用10cm長的軟導線，使用時手摸天線會(huì )影響頻率為變化。在固定地點用時則非常穩定。愛好者按圖制作時請一定選好三極管，因為每只三極管的bc結的結電容都不一樣，按圖做好的無線話筒發射頻率會(huì )在一個大的頻率范圍內，要隨時調動線圈的間距，或在bc結并上5 -15P的小電容來調試，效果更好，更易調好。如果你的參數選得好，這個話筒一裝好就可以正常工作。

本電路可裝入小瓶蓋內，還可以裝在筆套內，電池用A13號電池或更小號的，但注意用小容量電池時加一開關。
