2007年11月，3GPPRAN151會(huì )議通過了27家公司聯署的LTETDD融合幀結構的建議，統一了LTE TDD的兩種幀結構。融合后的LTE TDD幀結構是以TD-SCDMA的幀結構為基礎的，這就為T(mén)D-SCDMA成功演進到LTE乃至4G標準奠定了基礎。

TDD-LTE技術特點

LTE系統支持FDD和TDD兩種雙工方式。在這兩種雙工方式下，系統的大部分設計，尤其是高層協議方面是一致的。另一方面，在系統底層設計，尤其是物理層的設計上，由于FDD和TDD兩種雙工方式在物理特性上所固有的不同，LTE系統為T(mén)DD的工作方式進行了一系列專門的設計，這些設計在一定程度上參考和繼承了TD-SCDMA的設計思想，下面我們對這些設計進行簡要的描述與討論。

無線幀結構

因為T(mén)DD采用時間來區分上、下行，資源在時間上是不連續的，需要保護時間間隔來避免上下行之間的收發干擾，所以L(fǎng)TE分別為FDD和TDD設計了各自的幀結構，即Type1和Type2，其中Type1用于FDD，而Type2用于TDD。

在FDD Type1中，10ms的無線幀分為10個長度為1ms的子幀，每個子幀由兩個長度為0.5ms的slot組成。 在TDD Type2中，10ms的無線幀由兩個長度為5ms的半幀組成，每個半幀由5個長度為1ms的子幀組成，其中有4個普通的子幀和1個特殊子幀。普通子幀由兩個0.5ms的slot組成，特殊子幀由3個特殊時隙（UpPTS，GP和DwPTS）組成。


在LTE中TDD與FDD幀結構最顯著的區別在于：在TDDType2幀結構中存在1ms的特殊子幀，該子幀由三個特殊時隙組成：DwPTS，GP和UpPTS，其含義和功能與TD-SCDMA系統相類似，其中DwPTS始終用于下行發送，UpPTS始終用于上行發送，而GP作為T(mén)DD中下行至上行轉換的保護時間間隔。，三個特殊時隙的總長度固定為1ms，而其各自的長度可以根據網絡(luò )的實際需要進行配置。

上下行的時間分配

TDD另外一個顯著區別于FDD的物理特征是，FDD依靠頻率區分上下行，因此其單方向的資源在時間上是連續的；而TDD依靠時間來區分上下行，所以其單方向的資源在時間上是不連續的，時間資源在兩個方向上進行了分配。
[page]

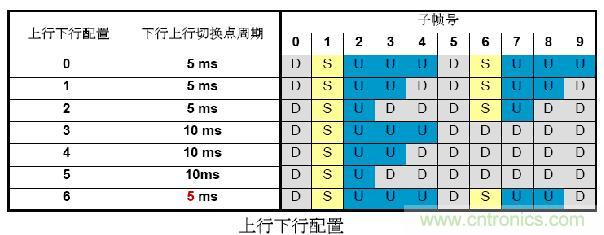

下圖是LTE TDD中支持的7種不同的上、下行時間配比，從將大部分資源分配給下行的“9:1”到上行占用資源較多的“2:3”，在實際使用時，網絡(luò )可以根據業務量的特性靈活的選擇配置。這樣，在資源組成上TDD與FDD所固有的不同，成為了LTE中另一部分為T(mén)DD所進行的專門設計的原因。這一部分設計主要包括“物理層HARQ的相關機制”，以及“采用頻分的隨機接入信道”。

允許同一時間上存在多個隨機接入信道（頻分）是TDD上下行時分的結構形成的又一設計結果。在LTEFDD的設計中，同一時刻只允許一個隨機接入信道的存在，即僅在時間域上改變隨機接入信道的數量。而在TDD中，時間資源已經在上下行進行了分配，同時由于不同的上下行配比的存在，可能存在上行子幀數目很少的情況（如DL:UL=9:1），因此在TDD中需要支持頻分的隨機接入信道，即在同一時間位置上采用不同頻率的區分提供多個隨機接入信道，以為系統提供足夠的隨機接入的容量。

在FDD的情況下，上、下行的資源在單方向上都是連續的，而且子幀數目相等。因此，以下行為例，在進行物理層的HARQ時，下行數據與上行的ACK/NAK之間可以建立一對一的對應關系。與此不同的是，在TDD的情況下，單方向的資源不是連續的，因此可能無法獲得對應的時間上的資源。另外，上下行配比的設置可能使得上下行的子幀數目不相等，因此無法建立一一對應的關系，所以這些都需要進行針對性的設計。在LTETDD，為了解決以上問題，引入了MultipleACK/NAK的概念，即使用一個ACK/NAK完成對前續若干個下行數據的反饋，這樣就解決了上下行時隙不對稱帶來的反饋問題。在另一個方面，同時還減小了數據的傳輸時延，數據無需再等待到下一個上行時隙以進行反饋了。當然，該方案可能引起的不必要的過多重傳也需要引起注意。


同步信道

同步信道是另一項體現不同雙工方式的設計。LTE中用于小區搜索的同步信道包括“主同步信號”和“輔同步信號”。在兩種幀結構中，同步信號具有不同的位置：在FDDType1中兩個同步信號連接在一起，位于子幀0和5的中間位置；而TDDType2中，輔同步信號位于子幀0的末尾，主同步信號位于特殊子幀，即DwPTS的第三個符號。在兩種幀結構中，同步信號在無線幀中的絕對位置不相同，更為重要的是，主、輔同步信號的相對位置不同：在FDD中兩個信號連接在一起，而在TDD中兩個信號之間有兩個符號的時間間隔。由于同步信號是終端進行小區搜索時最先檢測的信號，這樣不同的相對位置的設計使得終端在接入網絡(luò )的最開始階段就可以檢測出網絡(luò )的雙工方式，即FDD或者TDD。


隨機接入前導

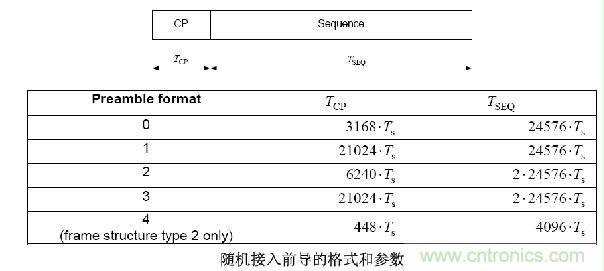

隨機接入前導（Random Access preamble）的設計是LTE對TDD的另一項特殊設計。在LTE中，隨機接入序列采用如下圖所示的5種隨機接入序列格式。其中最后一種隨機接入序列格式是TDD所特有的，由于其長度明顯短于其它的4種格式，因此又稱為“短RACH”。采用短RACH的原因也是與TDD關于特殊時隙的設計相關的，如同圖中所描述的，短RACH在特殊時隙的最后部分（即UpPTS）進行發送，這樣利用這一部分的資源完成上行隨機接入的操作，避免占用正常子幀的資源。采用短RACH時，需要注意的一個主要問題是其鏈路預算所能夠支持的覆蓋半徑，由于其長度要大大的小于其它格式的RACH序列，因此其鏈路預算相對較低，相應的適用于覆蓋半徑較小的場景（根據網絡(luò )環境的不同，約700m～2km）。

[page]

R&S LTE TDD測試方案

3GPP LTE和之前的系統在空中接口上存在很大的不同，所以對于測試就提出了新的要求?；谠?G測試領域的豐富經驗和領先地位，Rohde & Schwarz 對于UMTS LTE從早期的研發階段就開始跟蹤研究，積累了豐富的經驗成果，目前不僅可以為L(cháng)TE FDD，而且也可以為L(cháng)TE TDD無線設備研發提供了完整的測試產品線。這些產品包括功率計，頻譜分析儀，信號源，無線綜測儀，協議測試儀和射頻一致性測試系統。設備制造商自始自終都可以依賴于Rohde& Schwarz 公司的產品和專家級的支持。Rohde& Schwarz 全球的支持網絡(luò )擁有經過專業培訓的應用工程師，從而可以提供全方位的客戶支持。

由于3GPP LTE標準的發展還未最終完成， R & S公司在開發LTE選件時保持了高度的靈活性，軟件會(huì )定期更新，確保測試儀表依據的標準和最新發展保持一致，使它們滿足3GPP LTE 未來開發的要求。下面針對在LTE早期的研發中一些重要的測試項目進行介紹：

如何靈活地對LTE射頻和基帶信號進行模擬產生和分析，

如何對不同的MIMO模式進行進行測試，

如何在協議棧開發的早期就進行測試，使之符合一致性的要求。

LTE信號產生

LTE的測試首先需要模擬LTE射頻信號，并且研究其統計特性。對于LTE下行，研究人員可以從WiMAX和WLAN等技術中參考得到OFDMA的射頻特性。但是對于上行，LTE上行使用的SC-FDMA技術在其他標準中并沒有使用。因此上行信號特性需要進行特別的研究。LTE信號模擬中的一些通常設置包括頻率、帶寬、LTE信號包含資源塊的數目、天線配置、參考信號序列配置、下行同步信道配置、循環前綴長度、用戶數據和調制方式的分配和L1/L2控制信道的配置的等參數。

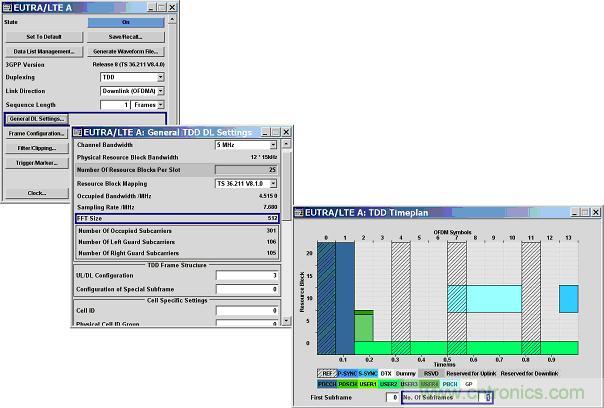

選件R&S SMx-K55用于R & S公司的信號源，諸如R&S SMU200A, R&S SMJ100A 和 R&S SMATE200A就可以按照TS36.211標準規定產生LTE FDD 和 LTE TDD 上下行射頻信號，用于元器件性能測試以及基站和移動終端的接收機測試。下圖顯示了LTE TDD信號的設置以及圖形顯示資源分配圖。

此外R&S還提供了高性能的雙通道基帶信號源AMU200A以及AFQ100A，加上AMU-K55或者AFQ-K255選件后，就可以模擬LTE的基帶信號，用于LTE研發早期基帶信號的模擬。而通過一款R&S提供的EX-IQ-BOX，用戶可以產生適應自己需要的數字基帶信號格式。

這些儀表及其選件可提供信道編碼，多達四路發射天線的 MIMO 預編碼以及2x2 MIMO 的實時衰落模擬等功能。該軟件選件直接安裝在儀器上，給用戶提供了多種配置的可能性，用戶不僅可調用預先定義好的測試場景，快速的進行測試設置；而且還可以按照自己的需要靈活設置各種參數進行定制測試：例如參考符號，控制信道，同步信道及數據信道的參數，此外，也可獨立配置各個子幀。

目前R&S的LTE信號模擬方案完全符合3GPP V8.40標準，包括PRACH、探測參考信號、上行鏈路的PUCCH編碼，下行鏈路的PHICH和PCFICH編碼，同時包含36.141標準規定的E-Test模型信道。

LTE信號分析

其次在LTE信號的射頻分析方面，由于LTE信號采用了新的接入方式OFDMA，信號帶寬最高可達20MHZ，這些對于信號的頻域分析和調制域分析都提出了更高的要求。R&S FSQ 和 R&S FSG 信號分析儀能分析3GPP LTE 基站或者移動電話的發射機模塊。信號分析選件 R&S FSQ-K101 和R&S FSQ-K105支持LTE FDD和TDD射頻調制信號的測量，并以圖形或表格顯示結果：諸如 EVM、頻率誤差、頻譜平坦度、I/Q 偏移、眼圖、星座圖及群時延等測量結果。選件 R&S FSQ-K100和R&S FSQ-K104可用于分析 3GPP LTE下行信號， 跟上行信號選件類似，該選件能在頻域，時域及調制域對標準規定的所有信道帶寬的3GPP LTE FDD和TDD信號進行測量。
[page]

如需測量LTE基帶信號，不管是平衡還是非平衡的，都可使用R&S FSQ 的模擬(R&S FSQ-B71)和數字 (R&S FSQ-B17) 基帶輸入選件來完成。同時R&S也提供了一款EX-IQ-BOX可以適應用戶自己的數字基帶格式，通過和FSQ上的B17接口一起使用，可以分析LTE數字基帶信號。


此外如果想對OFDM信號進行分析的話，R&S在高端信號分析儀FSQ上開發了FSQ-K96選件，這可以滿足LTE早期研發和對任意OFDM信號進行分析的需求。

LTE MIMO測試

R&S公司的射頻信號發生器SMU200A，或基帶信號發生器AMU200A，都可以使用單臺儀表進行MIMO接收機測試。這兩款信號發生器都配置兩個信號源，加裝R&S SMU-K74或者AMU-K74選件后，就可以實時模擬2×2MIMO系統所需的4個衰落信道，從而對2×2 的MIMO接收機進行測試。這兩款儀表解決方案都支持ITU 為3GPP LTE 定義的、包含衰落路徑之間的相關特性的各種衰落模式。

通過把兩臺或四臺R&S的信號分析儀FSQ或FSG連接起來，R&S可以提供2x2和4x4的MIMO信號分析，此時只需在一臺主控FSQ/G上配置K100（或者K104）和K102選件，就可以支持LTE FDD和LTE TDD中的三種MIMO模式：發射分集，空間復用和循環延遲分集。

LTE 協議測試

LTE協議棧的測試用來驗證一些信令功能，例如呼叫建立和釋放，呼叫重配置，狀態處理和移動性等。和2G，3G系統的互操作性測試是對LTE的另外一個需求。此外為了保證終端的協議棧和應用可以處理高數據率的數據，需要測試驗證終端吞吐量的要求。在LTE實現的早期，研發部門需要包含各個參數配置的多種測試場景來進行LTE協議棧的測試。此外LTE物理層具有很多重要功能，這包括小區搜索、HARQ協議、調度安排、鏈路自適應、上行時間控制和功率控制等。而且這些過程有著很?chē)栏竦亩〞r(shí)要求。因此也需要對物理層進行完全測試來保證LTE的性能。

基于Rohde & Schwarz 在UMTS LTE協議棧測試領域的領先地位，R&S 推出了LTE協議測試儀CMW500，它的功能強大的硬件方案可以提供的頻率高達6GHz，帶寬為40MHz。它不僅可以用于一致性測試，性能測試和互操作測試，而且還把它的優點擴展到產品生命周期的后續階段，從而可以給芯片和無線設備制造商在UMTS LTE 協議一致性研發的各個階段中帶來多重好處。而且它還有一個可供選擇的用于PC機上的軟件方案，可以支持個人開發者在早期就進行協議開發的工作，從而有效降低UMTS LTE 無線設備整個研發過程中的成本。所以使用CMW500可以并行進行軟件和硬件的協同開發、測試和優化，從而加快產品的上市時間。

通過在CMW500上配置CMW-KP500 MLAPI和CMW-KP501 LLAPI，R&S提供了協議棧測試所需的底層和高層兩種不同編程接口，這樣開發者在早期就可以對協議棧進行靈活測試，而且這樣的測試是和后期的一致性測試完全兼容的，可以節省后期測試的時間和成本。
