【導讀】電源適配器（Power adapter）被廣泛應用于日常生活中常見的電器電源中，如筆記本充電器、電動車充電器等。但由于高壓的存在，作為核心部分的AC-DC控制器對器件的可靠性與能效比有著較高的要求，所以合理的選擇器件能有效降低損耗，提高可靠性，降低EMC。
一、超結MOS在電源適配器的作用
電源適配器（Power adapter）被廣泛應用于日常生活中常見的電器電源中，如筆記本充電器、電動車充電器等。但由于高壓的存在，作為核心部分的AC-DC控制器對器件的可靠性與能效比有著較高的要求，所以合理的選擇器件能有效降低損耗，提高可靠性，降低EMC。
針對現代適配器的需要，超結MOS采用多層外延工藝技術同時實現了更大電流和高壓能力，使開關響應更迅速，能效更高，發熱更低，可用于高達150KHZ的以上的開關應用。
二、產品應用及特點
超結MOS器件的適配器主要廣泛應用于筆記本、機頂盒、安防攝像頭、路由器、空氣凈化器、廣告屏、電動單車等設備中。
產品特點：
● 由原深溝槽工藝革新成多層外延工藝；
● 更快的開關速度，更低的導通損耗，優異的EMI性能；
● 極低的柵極電荷（Qg）有助于提高系統效率；
● 可對標英飛凌C3、 P6、 P7系列產品；
● 器件參數一致性較好。

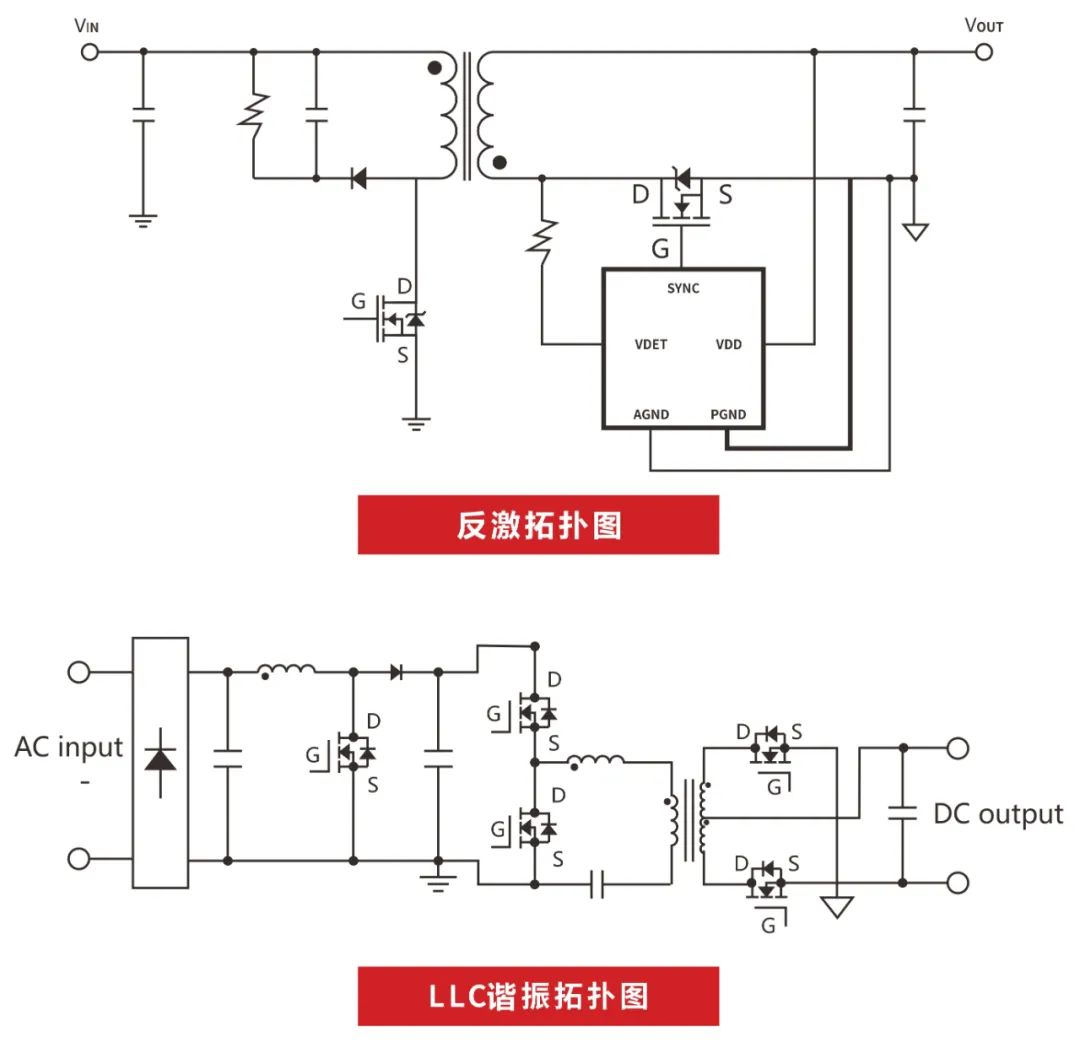

三、典型應用拓撲圖
四、典型應用及產品選型
1、高效率的45W會(huì )選用超結MOS：RS65R600F /RSU7N65F;
2、60W會(huì )選用超結MOS：RS65R380F/RSU12N65F;
3、72W會(huì )選用超結MOS：RS65R280F;
4、90W在PFC位置用RS18N50F，PWM用超結MOS：RS65R190F/RSF65R190F;
5、120W在PFC位置用超結MOS：RS65R190F/RSF65R190F，PWM用超結MOS：RS65R280F*2;
6、200W在PFC位置用超結MOS：RSF60R090F，PWM用超結MOS：RS65R190F/RSF65R190F*2，碳化硅肖特基二極管：RSS04065A/RSS04065B;
（備注:RSF***系列內置FRD系列）

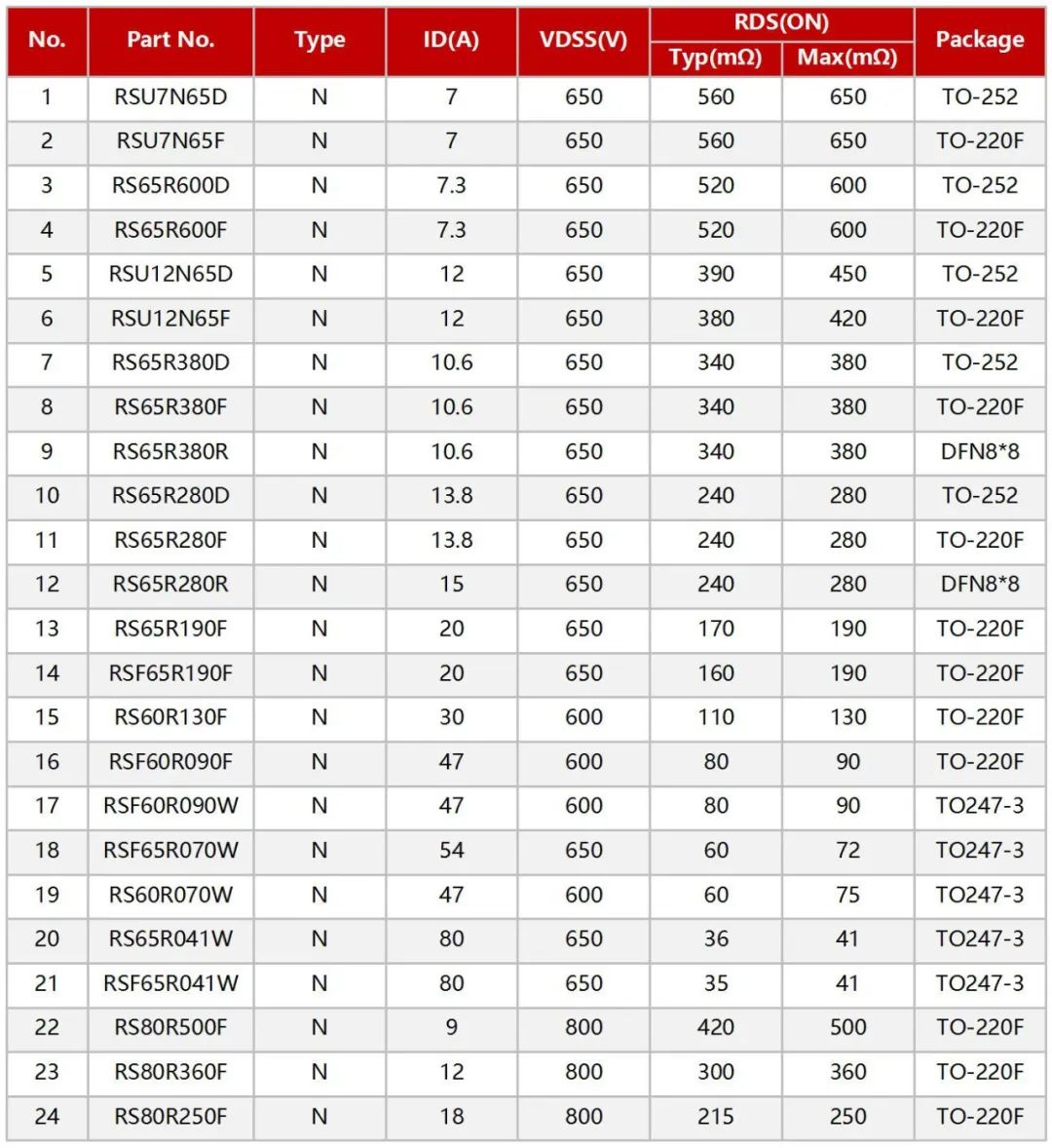

瑞森半導體超結MOS推薦如下產品選型表：
