越來越多的手機供應商決定不再為新手機提供充電器，使得市場對具有快速充電功能和附加功能的充電器的需求不斷增加。具有PD（power delivery）和無線充電功能的瑞薩電源適配器解決方案是一種多功能系統，支持最高65W的PD輸出、BC1.2快充、QI 15W無線充電，并具有兩個5V 2.1A USB-A端口，可提供總共100W的輸出功率。這款功能齊全的適配器設備能為當今市場上的大多數移動產品充電。
USB Type-C輸出端口支持可編程電源（PPS）協議和USB PD3.0協議，借助RAA489800雙向降壓升壓穩壓器和R9A02G011 PD控制器，最大輸出功率為65W（3.25A @ 20V）。此外，它還支持BC1.2專用充電端口（DCP）規范，結合PD輸出，可以為幾乎所有具備Type-C充電接口的筆記本電腦和手機充電。
無線充電單元配備了瑞薩電子的P9243-GB無線功率發射器IC，支持最高15W的傳輸，符合WPC-1.2.4規范，并兼容所有流行的無線充電協議，包括WPC BPP（baseline power profile）、EPP（extended power profile），可為iPhone、三星Fast Charge和所有其他啟用了無線充電功能的安卓手機提供最高7.5W的無線充電。
該電源適配器解決方案上還有兩個5V、2.1A USB-A端口，即使在無線充電或PD已在使用中時，也可以為其他產品充電。
該100W電源解決方案的輸入端由具有臨界導通模式的R2A20133DSP功率因數控制器（PFC）驅動，使用GND電流檢測零電流，并集成了開環檢測、過壓和過流保護功能，提供高可靠性，僅需少量外部元件。此外，iW9802準諧振（QR）反激式控制器及獲專利的自適應零電壓開關（ZVS）技術可實現超小、輕質量并且易于攜帶的交流電源（見圖1）。

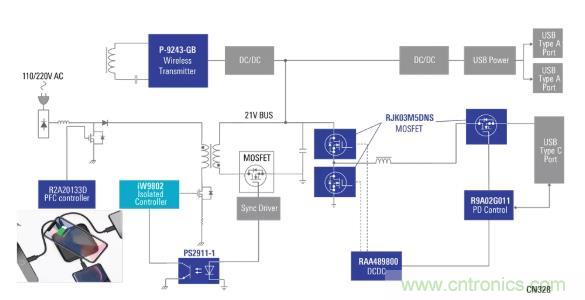

圖1：具有PD和無線充電功能的100W電源適配器解決方案
結合以上提到的IC以及MOSFET和光電耦合器等附加組件，瑞薩電子為100W電源適配器提供了極具競爭力的整體IC解決方案，使我們的客戶能夠更輕松地在這個快速增長的市場中勝出。有了這款功能齊全的充電器，用戶可以在旅行或日常生活中少帶充電器，讓生活更輕松！
