欠壓鎖定(Undervoltage lockout，UVLO)

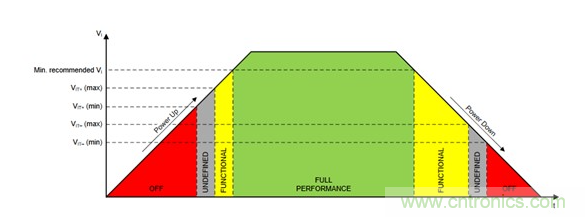

圖1：隨著電源從關閉轉向完全開啟，然后再回到關閉狀態，電源會(huì )經歷不同的模式；在此期間，如果電源的輸入電壓低于正常運作所需的  小值，那么UVLO可以確保電源不嘗試開啟而提供輸出。(圖片來源：TI)



過壓保護(overvoltage protection，OVP)



OVP會(huì )在電源內部故障導致其輸出電壓上升到超過規定的  大值時啟動，從而保護負載免受損壞。當電壓超過某個默認水平時，OVP就會(huì )關閉電源或者對輸出進行鉗位。OVP電路通常被稱為「撬棍」(crowbar)電路，大概是因為其作用與在電源輸出兩端放置一根金屬撬棍相同，而撬棍電路的設計  好是與電源本身無關。一種典型的撬棍電路是僅在



電源關閉(跳電)時才會(huì )重設。另一種類型則是，一旦清除了輸出電壓故障，它就會(huì )自動重設。后一種類型在引起撬棍跳開的情況很短暫時才有用，而非電源出現嚴重故障時。盡管現在大多數電源都內建撬棍，但許多供貨商都提供了一個小型的獨立撬棍電路，而可以在需要時將其添加到現有電源中。



熱過載保護(Thermal overload)



如果電源的冷卻方式設計不當或無法作用(例如風扇停止、氣流阻塞)，就會(huì )發生熱過載情況。這時，電源就有可能超過其額定溫度值，從而嚴重縮短其壽命，甚至可能導致故障立即發生。解決方案很簡單：在電源內部或電源附近設置一個溫度感測電路。如果電源超過了預設極限，那么就使電源進入靜態或停機模式。如果溫度下降，有部分溫度保險絲(thermal cutoffs)會(huì )自動使電源恢復運作，其他則不能。



反向連接保護(Reverse-connection)



如果負載被反向連接──正電源輸出接到負電源軌(negative load rail)，反之亦然──則反接保護就會(huì )阻止電流流動并使電壓歸零。在電池被斷開然后又重新連接的應用中，例如在汽車或者電池或其連接器未被鎖定的應用中，這種保護特別流行。其他實用的電源保護組件包括金屬氧化物變阻器(metal oxide varistor，MOV)、正溫度系數(PTC)熱敏電阻、瞬態電壓抑制(TVS)二極管、氣體放電管(gas discharge tube，GDT)，以及聚合物PTC自恢復保險絲。
