當負載電流不變時，其電流由穩壓電源部分提供，即圖1的I0，方向如圖所示。此時電容兩端電壓與負載兩端電壓一致，電流Ic為0，電容兩端存儲相當數量的電荷，其電荷數量和電容量有關。當負載瞬態電流發生變化時，由于負載芯片內部晶體管電平轉換速度極快，必須在極短的時間內為負載芯片提供足夠的電流。但是穩壓電源無法很快響應負載電流的變化，因此，電流I0不會(huì )馬上滿足負載瞬態電流要求，因此負載芯片電壓會(huì )降低。但是由于電容電壓與負載電壓相同，因此電容兩端存在電壓變化。對于電容來說電壓變化必然產生電流，此時電容對負載放電，電流Ic不再為0，為負載芯片提供電流。根據電容等式：





只要電容量C足夠大，只需很小的電壓變化，電容就可以提供足夠大的電流，滿足負載瞬態電流的要求。這樣就保證了負載芯片電壓的變化在容許的范圍內。這里，相當于電容預先存儲了一部分電能，在負載需要的時候釋放出來，即電容是儲能元件。儲能電容的存在使負載消耗的能量得到快速補充，因此保證了負載兩端電壓不至于有太大變化，此時電容擔負的是局部電源的角色。



可以從另一個層面去理解這個電容充當電源的角色。如圖2所示，從AB到電源這邊看，可以把電源和電容等效成一個電源如圖3所示的等效電路。



圖2 電源電路

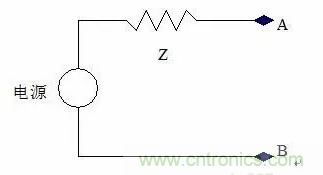

圖3 等效電路



這樣設計目標是，不論AB兩點間負載瞬態電流如何變化，都要保持AB兩點間電壓變化范圍很小，根據公式：





這個要求等效于電源系統的阻抗Z要足夠低。在圖2中，我們是通過去耦電容來達到這一要求的，因此從等效的角度出發，可以說去耦電容降低了電源系統的阻抗。



（3） 對于第三種的開關電源的噪聲，PCB板上任何電氣路徑不可避免的會(huì )存在阻抗，不論是完整的電源平面還是電源引線。對于多層板，通常提供一個完整的電源平面和地平面，穩壓電源輸出首先接入電源平面，供電電流流經電源平面，到達負載電源引腳。地路徑和電源路徑類似，只不過電流路徑變成了地平面。因此一個好的完整的地平面是非常必要的。



四、總結



雖然開關電源的應用非常廣泛，但是開關電源的EMI問題也是最主要的。本文主要分析了開關電源噪聲產生的三個原因，以及對應的措施，后續還會(huì )繼續給大家帶來更多有關于電源噪聲的文章，歡迎大家持續關注。
