你的位置:首頁 > 電源管理 > 正文

如何解決電源噪聲問題?

發布時間:2020-09-01 來源:北京迪浩 責任編輯:wenwei

【導讀】電源完整性設計的水平直接影響著系統的性能,如整機可靠性、信噪比與誤碼率及EMI/EMC等重要指標。板級電源通道阻抗過高和同步開關噪聲SSN過大會(huì )帶來嚴重的電源完整性問題,這些會(huì )給器件及系統工作穩定性帶來致命的影響。PI設計就是通過合理的平面電容、分立電容、平面分割應用確保板級電源通道阻抗滿足要求,確保板級電源質量符合器件及產品要求,確保信號質量及器件、產品穩定工作。

電源噪聲問題

隨著超大規模集成電路工藝的發展,芯片工作電壓越來越低,而工作速度越來越快,功耗越來越大,單板的密度也越來越高,因此對電源供應系統在整個工作頻帶內的穩定性提出了更高的要求。電源完整性設計的水平直接影響著系統的性能,如整機可靠性、信噪比與誤碼率及EMI/EMC等重要指標。板級電源通道阻抗過高和同步開關噪聲SSN過大會(huì )帶來嚴重的電源完整性問題,這些會(huì )給器件及系統工作穩定性帶來致命的影響。PI設計就是通過合理的平面電容、分立電容、平面分割應用確保板級電源通道阻抗滿足要求,確保板級電源質量符合器件及產品要求,確保信號質量及器件、產品穩定工作。

芯片內部有成千上萬個晶體管,這些晶體管組成內部的門電路、組合邏輯、寄存器、計數器、延遲線、狀態機、以及其他邏輯功能。隨著芯片的集成度越來越高,內部晶體管數量越來越大。芯片的外部引腳數量有限,為每一個晶體管提供單獨的供電引腳是不現實的。芯片的外部電源引腳提供給內部晶體管一個公共的供電節點,因此內部晶體管狀態的轉換必然引起電源噪聲在芯片內部的傳遞。

對內部各個晶體管的操作通常由內核時鐘或片內外設時鐘同步,但是由于內部延時的差別,各個晶體管的狀態轉換不可能是嚴格同步的,當某些晶體管已經完成了狀態轉換,另一些晶體管可能仍處于轉換過程中。芯片內部處于高電平的門電路會(huì )把電源噪聲傳遞到其他門電路的輸入部分。如果接受電源噪聲的門電路此時處于電平轉換的不定態區域,那么電源噪聲可能會(huì )被放大,并在門電路的輸出端產生矩形脈沖干擾,進而引起電路的邏輯錯誤。芯片外部電源引腳處的噪聲通過內部門電路的傳播,還可能會(huì )觸發內部寄存器產生狀態轉換。

除了對芯片本身工作狀態產生影響外,電源噪聲還會(huì )對其他部分產生影響。比如電源噪聲會(huì )影響晶振、PLL、DLL的抖動特性,AD轉換電路的轉換精度等。

電源噪聲來源

絕大多數芯片都會(huì )給出一個正常工作的電壓范圍,這個值通常是±5%。例如:對于3.3V電壓,為滿足芯片正常工作,供電電壓在3.13V到3.47V之間,或3.3V±165mV。對于1.2V電壓,為滿足芯片正常工作,供電電壓在1.14V到1.26V之間,或1.2V±60mV。這些限制可以在芯片datasheet中查到。這些限制要考慮兩個部分,第一是穩壓芯片的直流輸出誤差,第二是電源噪聲的峰值幅度。

電源系統的噪聲來源有三個方面:

第一,穩壓電源芯片本身的輸出并不是恒定的,會(huì )有一定的波紋。這是由穩壓芯片自身決定的,一旦選好了穩壓電源芯片,對這部分噪聲我們只能接受,無法控制。

第二,穩壓電源無法實時響應負載對于電流需求的快速變化。穩壓電源芯片通過感知其輸出電壓的變化,調整其輸出電流,從而把輸出電壓調整回額定輸出值。多數常用的穩壓源調整電壓的時間在毫秒到微秒量級。因此,對于負載電流變化頻率在直流到幾百KHz之間時,穩壓源可以很好的做出調整,保持輸出電壓的穩定。當負載瞬態電流變化頻率超出這一范圍時,穩壓源的電壓輸出會(huì )出現跌落,從而產生電源噪聲?,F在,微處理器的內核及外設的時鐘頻率已經超過了600兆赫茲,內部晶體管電平轉換時間下降到800皮秒以下。這要求電源分配系統必須在直流到1GHz范圍內都能快速響應負載電流的變化,但現有穩壓電源芯片不可能滿足這一苛刻要求。我們只能用其他方法補償穩壓源這一不足,這涉及到后面要講的電源去耦。

第三,負載瞬態電流在電源路徑阻抗和地路徑阻抗上產生的壓降。PCB板上任何電氣路徑不可避免的會(huì )存在阻抗,不論是完整的電源平面還是電源引線。對于多層板,通常提供一個完整的電源平面和地平面,穩壓電源輸出首先接入電源平面,供電電流流經電源平面,到達負載電源引腳。地路徑和電源路徑類似,只不過電流路徑變成了地平面。完整平面的阻抗很低,但確實存在。如果不使用平面而使用引線,那么路徑上的阻抗會(huì )更高。另外,引腳及焊盤本身也會(huì )有寄生電感存在,瞬態電流流經此路徑必然產生壓降,因此負載芯片電源引腳處的電壓會(huì )隨著瞬態電流的變化而波動,這就是阻抗產生的電源噪聲。在電源路徑表現為負載芯片電源引腳處的電壓軌道塌陷,在地路徑表現為負載芯片地引腳處的電位和參考地電位不同(注意,這和地彈不同,地彈是指芯片內部參考地電位相對于板級參考地電位的跳變)。

如何解決電源噪聲-電容去耦

采用電容去耦是解決電源噪聲問題的主要方法。這種方法對提高瞬態電流的響應速度,降低電源分配系統的阻抗都非常有效。

對于電容去耦,很多資料中都有涉及,但是闡述的角度不同。有些是從局部電荷存儲(即儲能)的角度來說明,有些是從電源分配系統的阻抗的角度來說明,還有些資料的說明更為混亂,一會(huì )提儲能,一會(huì )提阻抗,因此很多人在看資料的時候感到有些迷惑。其實,這兩種提法,本質上是相同的,只不過看待問題的視角不同而已。為了讓大家有個清楚的認識,介紹一下這兩種解釋。

(1)從儲能角度看電容去耦

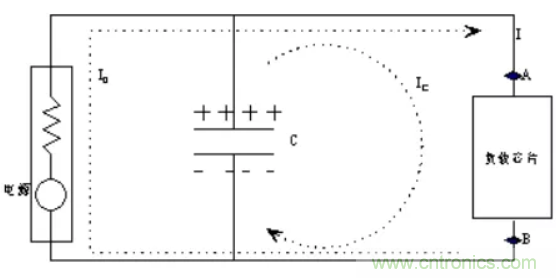

在制作電路板時,通常會(huì )在負載芯片周?chē)胖煤芏嚯娙?,這些電容就起到電源去耦作用。

如何解決電源噪聲問題?

負載電流不變時,其電流由穩壓電源部分提供,即圖中的I0,方向如圖所示。此時電容兩端電壓與負載兩端電壓一致,電流Ic為0,電容兩端存儲相當數量的電荷,其電荷數量和電容量有關。當負載瞬態電流發生變化時,由于負載芯片內部晶體管電平轉換速度極快,必須在極短的時間內為負載芯片提供足夠的電流。但是穩壓電源無法很快響應負載電流的變化,因此,電流I0不會(huì )馬上滿足負載瞬態電流要求,因此負載芯片電壓會(huì )降低。但是由于電容電壓與負載電壓相同,因此電容兩端存在電壓變化。對于電容來說電壓變化必然產生電流,此時電容對負載放電,電流Ic不再為0,為負載芯片提供電流。根據電容等式:

如何解決電源噪聲問題?

要電容量C足夠大,只需很小的電壓變化,電容就可以提供足夠大的電流,滿足負載瞬態電流的要求。這樣就保證了負載芯片電壓的變化在容許的范圍內。這里,相當于電容預先存儲了一部分電能,在負載需要的時候釋放出來,即電容是儲能元件。儲能電容的存在使負載消耗的能量得到快速補充,因此保證了負載兩端電壓不至于有太大變化,此時電容擔負的是局部電源的角色。

從儲能的角度來理解電源去耦,非常直觀易懂,但是對電路設計幫助不大。從阻抗的角度理解電容去耦,能讓我們設計電路時有章可循。實際上,在決定電源分配系統的去耦電容量的時候,用的就是阻抗的概念。

(2)從阻抗角度看電容去耦

如何解決電源噪聲問題?

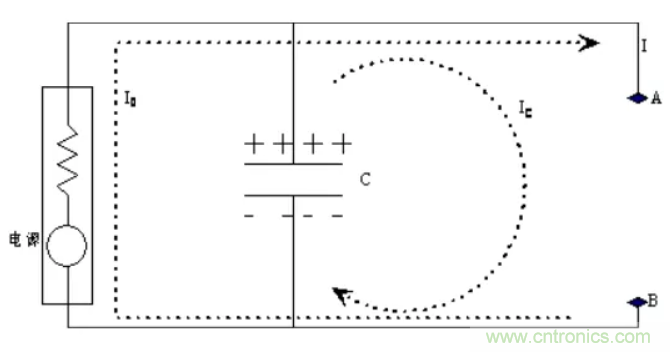

將圖中的負載芯片拿掉,從AB兩點向左看過去,穩壓電源以及電容去耦系統一起,可以看成一個復合的電源系統。這個電源系統的特點是:不論AB兩點間負載瞬態電流如何變化,都能保證AB兩點間的電壓保持穩定,即AB兩點間電壓變化很小。

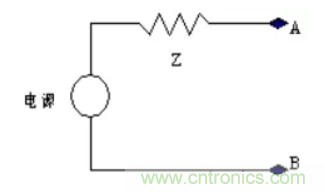

我們可以用一個等效電源模型表示上面這個復合的電源系統,如下圖所示。

如何解決電源噪聲問題?

對于這個電路可寫出如下等式;

如何解決電源噪聲問題?

總結

我們的最終設計目標是,不論AB兩點間負載瞬態電流如何變化,都要保持AB兩點間電壓變化范圍很小,根據公式,這個要求等效于電源系統的阻抗Z要足夠低。在圖中,我們是通過去耦電容來達到這一要求的,因此從等效的角度出發,可以說去耦電容降低了電源系統的阻抗。另一方面,從電路原理的角度來說,可得到同樣結論。電容對于交流信號呈現低阻抗特性,因此加入電容,實際上也確實降低了電源系統的交流阻抗。

從阻抗的角度理解電容去耦,可以給我們設計電源分配系統帶來極大的方便。實際上,電源分配系統設計的最根本的原則就是使阻抗最小。最有效的設計方法就是在這個原則指導下產生的。
