【導讀】電感器是電路中必不可少的三大基礎元器件之一，被廣泛應用在通訊領域、汽車領域、消費以及工業等各個電子領域。而且隨著全球智能化的普及、手機行業競爭的加劇、新能源汽車的崛起，電感類器件的需求將會(huì )有一個大幅度的增加。
電感都有哪些種類?
電感按照結構可分為插件和貼片式兩類，電感根據功能可分為三大類，分別為：
Power：功率電感
RF：射頻電感
EMI：磁珠和共模電感

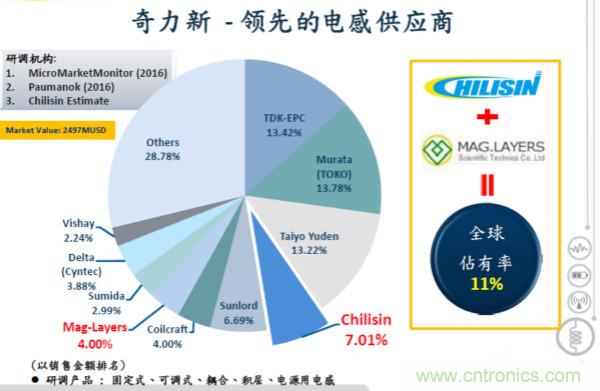

如下圖所示為2017年電感廠商的市占率比較，我司上海潤欣科技股份有限公司所代理產品線CHILISIN在收購MAGLAYERS后，市占率已高達11%，排名全球第四。
電感在電路中的重要性
隨著智能化的發展，我們希望在網絡(luò )大數據、人工智能的助力下，使事物能動的滿足我們的要求。例如，無人駕駛汽車、智能家居等的應用。我們要實現這些智能化的功能，除了軟件的智能程序控制，還是離不開硬件系統的穩定運行的。在硬件系統中，不管電源電路、射頻電路等，通通都離不開電感器件的。
電感是濾波電路和功率放大電路中最核心的器件。電源線中，起儲能、濾波、抗流的作用，在信號線中，起諧振、濾波、阻抗匹配、抗流的作用。 下圖為功率電感的基本使用原理圖。

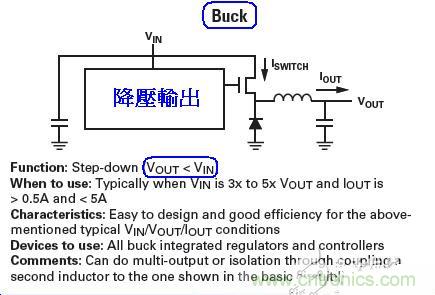

圖一：與電源管理IC 串聯，稱之為BUCK
圖二：與電源管理IC 并聯，稱之為BOOST
射頻電感是高頻電子設備的基本組成元器件之一，可以作為阻抗匹配應用，以便實現阻抗平衡，也可以作為RF扼流圈使用，達到濾波的作用。
磁珠在濾除高頻噪聲效果顯著，并且廉價、易用。電感是儲能元器件，而磁珠是能量消耗元器件，功率電感多用于電源濾波回路，側重于抑制傳導性干擾，磁珠多用于信號回路，主要應用于電磁兼容，吸收高頻信號。
由此可見，無論電源電路，射頻電路，都離不開電感類元器件的應用。
電感工藝的進步
隨著技術的進步，電感的制作工藝也呈現多樣化，目前功率電感主要為四種工藝，分別為：wire-winding、Molding、Multi-layering、Thining;其中Molding(一體成型)工藝和傳統繞線電感相比，有了電流更大、封裝更小、散熱更好的優點。射頻電感主要為三大工藝：wire-winding、Multi-layering、Thining;wire-winding的Q 值較高，RDC較小，適合大電流流過的扼流電路;Thining的可實現更小型化及Q值較高，同時精度較高;Multi-layering的特性參數和價格平衡度比較好。
由上可得出，各構造的線圈有其各自的優點，因此，電感選型的合適性非常重要。而且潤欣科技很早就意識到電感元器件的重要性，可提供電感的一站式解決方案，希望能在各行業應用開花結果。
